ESP32-S 系列
ESP32-S3 系列
32-bit MCU & 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
- Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
- 内置 512 KB SRAM、384 KB ROM 存储空间，并支持多个外部 SPI、Dual SPI、 Quad SPI、Octal SPI、QPI、OPI flash 和片外 RAM
- 额外增加用于加速神经网络计算和信号处理等工作的向量指令 (vector instructions)
- 45 个可编程 GPIO，支持常用外设接口如 SPI、I2S、I2C、PWM、RMT、ADC、DAC、UART、SD/MMC 主机控制器和 TWAI™ 控制器等
- 基于 AES-XTS 算法的 Flash 加密和基于 RSA 算法的安全启动，数字签名和 HMAC 模块，“世界控制器 (World Controller)”模块
- 通过 RF 认证以及软件协议认证
| 模组 | 技术规格书 | 描述 | 集成芯片 | 尺寸 (mm) | 管脚 | Flash (MB) | PSRAM (MB) | 天线 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|

|

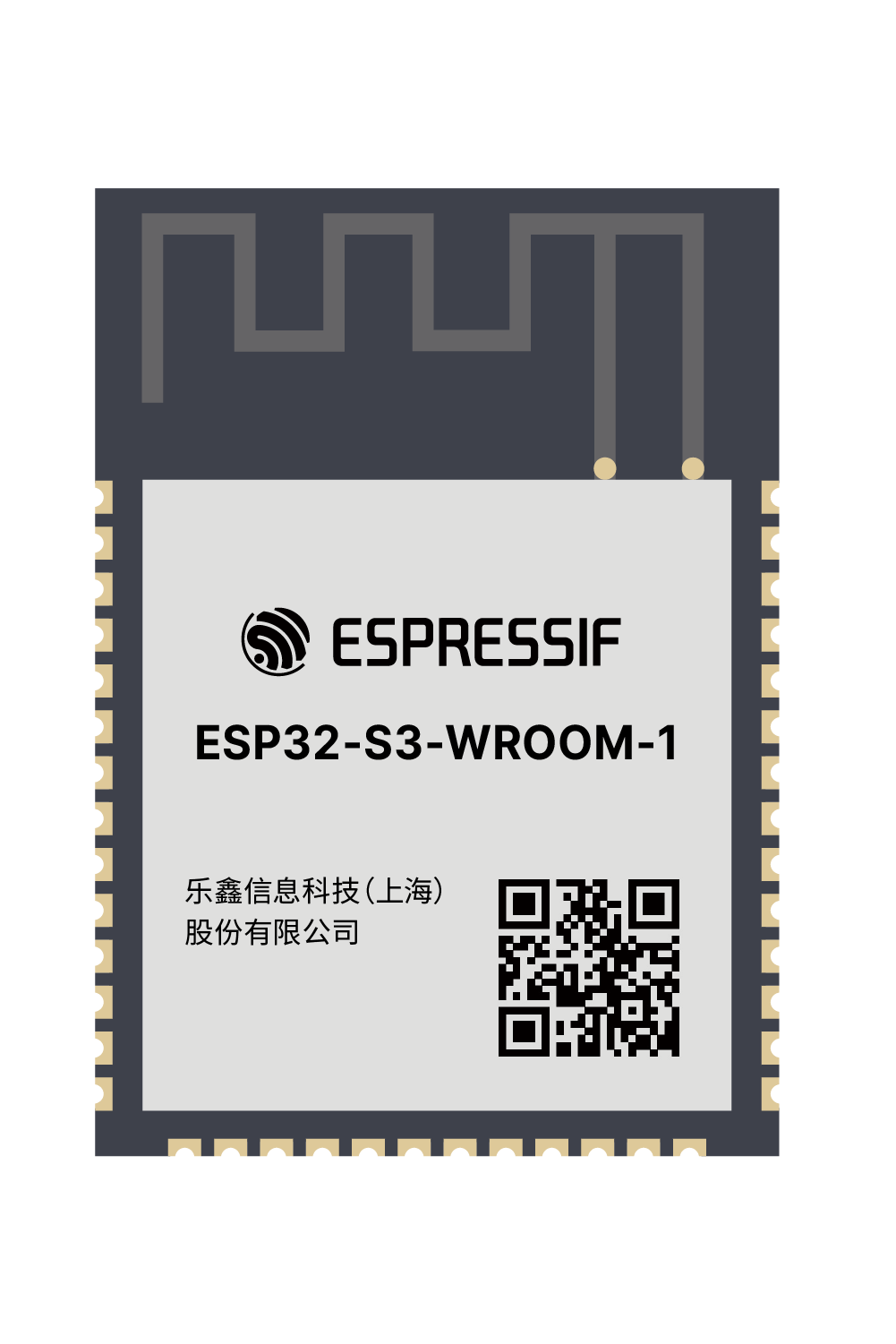

ESP32-S3-WROOM-1 是通用型 Wi-Fi + 蓝牙 MCU 模组，具有丰富的外设接口，强大的神经网络运算能力和信号处理能力，是专为人工智能和 AIoT 市场打造的两款模组，适用于多种应用场景， 例如唤醒词检测和语音命令识别、人脸检测和识别、智能家居、智能家电、智能控制面板、智能扬声器等。 |
ESP32-S3 ESP32-S3R2 ESP32-S3R8 | 18×25.5×3.1 |
41 |
4, 8, 16 | N/A 2 8 | PCB 天线 |
ESP32-S3-DevKitC-1 ESP32-S3-BOX-3 ESP32-S3-BOX ESP32-S3-EYE ESP32-S3-Korvo-1 ESP32-S3-Korvo-2 ESP32-S3-LCD-EV-Board |
 ESP32-S3-WROOM-1 PCB Footprint.dxf
|
|

|

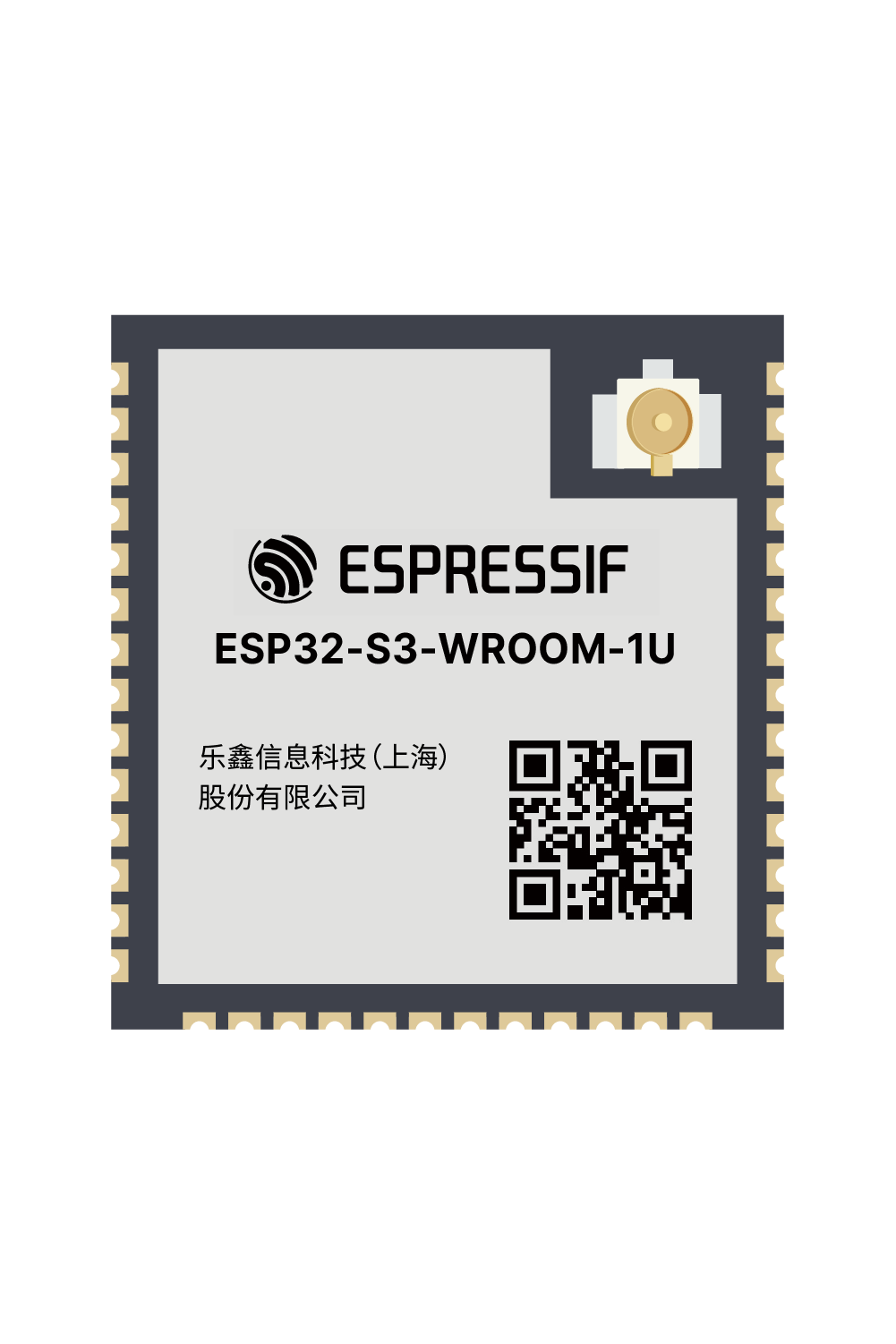

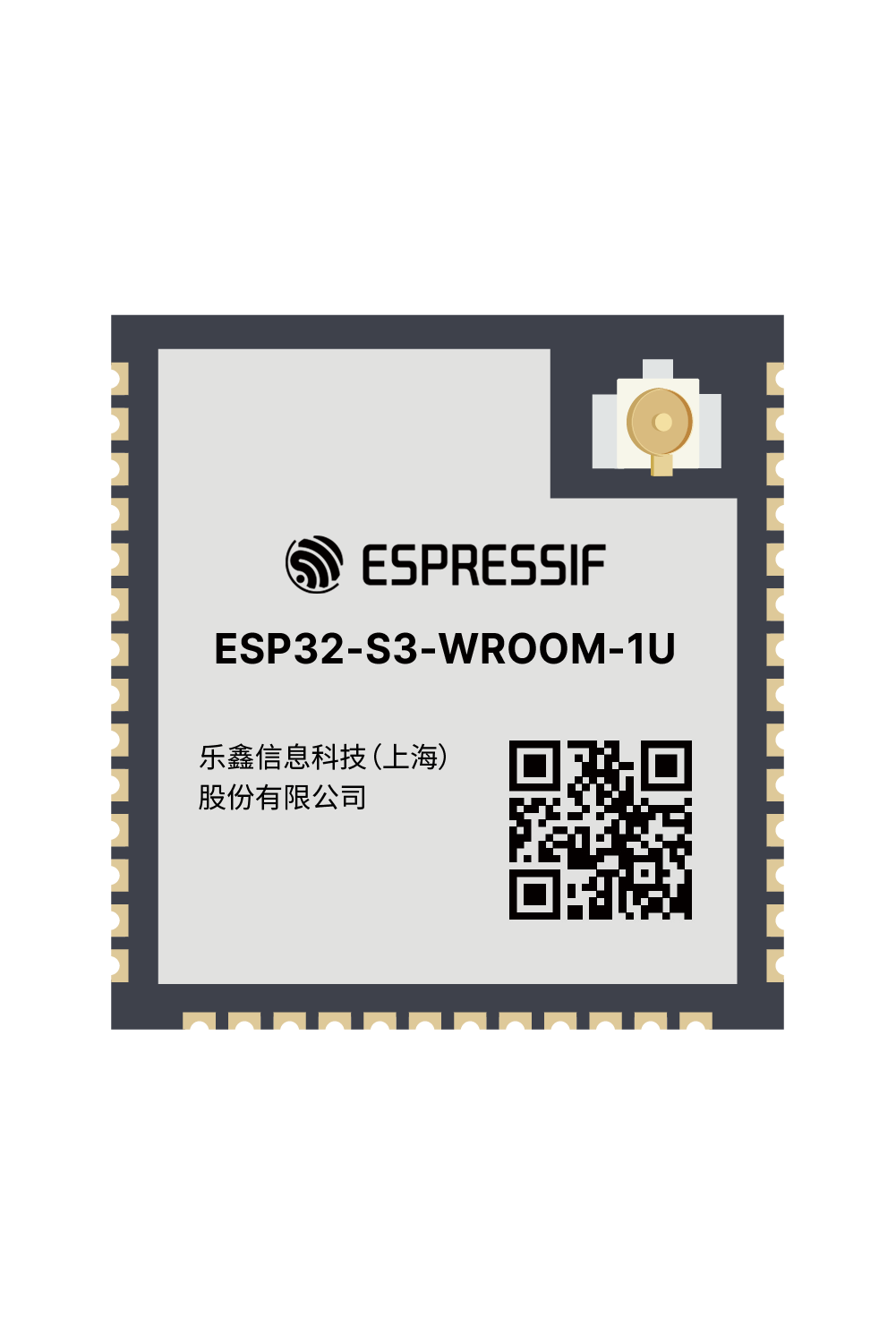

ESP32-S3-WROOM-1U 是通用型 Wi-Fi + 蓝牙 MCU 模组，具有丰富的外设接口，强大的神经网络运算能力和信号处理能力，是专为人工智能和 AIoT 市场打造的两款模组，适用于多种应用场景，例如唤醒词检测和语音命令识别、人脸检测和识别、智能家居、智能家电、智能控制面板、智能扬声器等。 |
ESP32-S3 ESP32-S3R2 ESP32-S3R8 | 18×19.2×3.2 |
41 |
4, 8, 16 | 0 2 8 | 外接天线座子 |
ESP32-S3-DevKitC-1 |
ESP32-S3-WROOM-1U PCB Footprint.dxf
|
|

|
ESP32-S3-WROOM-2 是通用型 Wi-Fi + 低功耗蓝牙 MCU 模组，配置 ESP32-S3R16V, 外挂 8线 32 MB flash, 叠封16 MB PSRAM。 该模组具有丰富的外设接口，强大的神经网络运算能力和信号处理能力，是专为人工智能和 AIoT 市场打造的模组，适用于多种应用场景，例如唤醒词检测和语音命令识别、人脸检测和识别、智能家居、智能家电、智能控制面板、智能扬声器等。 |
ESP32-S3R16V ESP32-S3R8V (EOL) | 18×25.5×3.1 |
41 |
32 | 16 | PCB 天线 |
ESP32-S3-DevKitC-1 |
ESP32-S3-WROOM-2 PCB Footprint.dxf
|
|

|

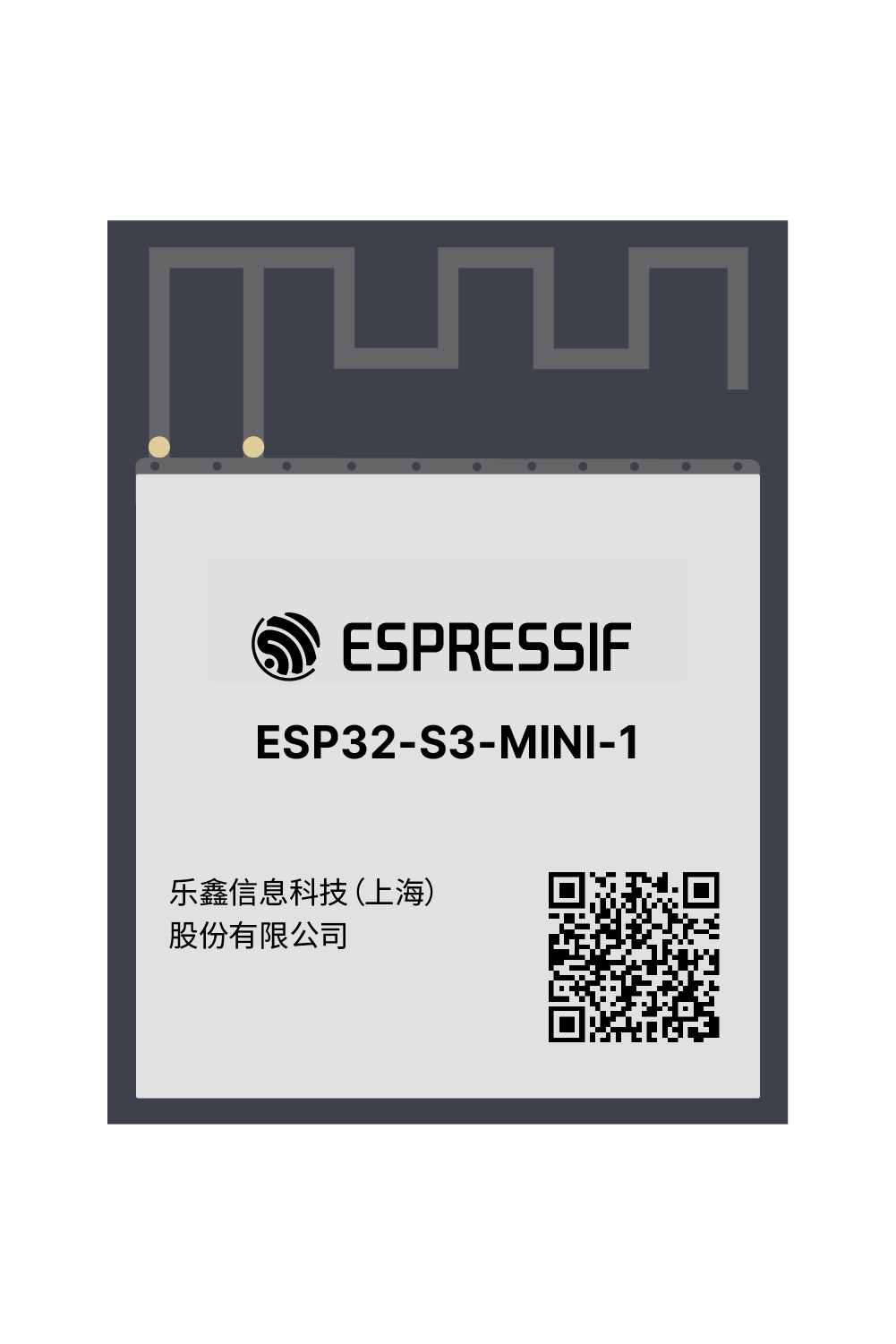

ESP32-S3-MINI-1 是双核、通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组，该模组搭载 ESP32-S3FN8 芯片，功能强大，具有丰富的外设接口、超高的集成度、精简的设计，适合于可穿戴电子设备、智能家居等应用领域。 |
ESP32-S3FN8 ESP32-S3FH4R2 | 15.4×20.5×2.4 |
65 |
内置 8 MB 4 MB 芯片 | N/A 2 | PCB 天线 |
ESP32-S3-DevKitM-1 ESP32-S3-USB-OTG ESP32-S3-USB-Bridge |
ESP32-S3-MINI-1 PCB Footprint.dxf
|
|

|

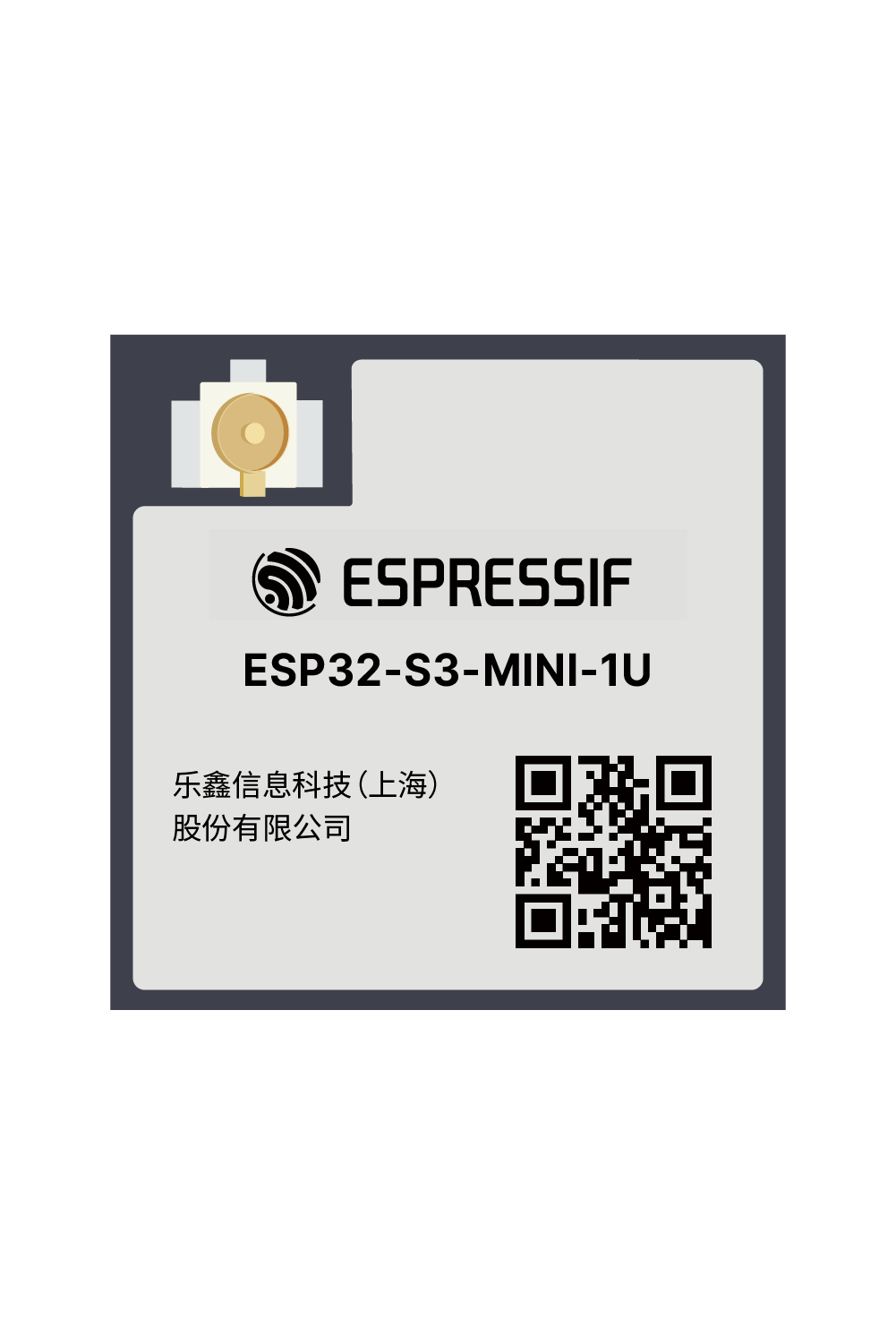

ESP32-S3-MINI-1U 是双核、通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组，该模组搭载 ESP32-S3FN8 芯片，功能强大，具有丰富的外设接口、超高的集成度、精简的设计，适用于可穿戴电子设备、智能家居等应用领域。 |
ESP32-S3FN8 ESP32-S3FH4R2 | 15.4×15.4×2.4 |
65 |
内置 8 MB 4 MB 芯片 | N/A 2 | 外接天线座子 |
ESP32-S3-DevKitM-1 |
ESP32-S3-MINI-1U PCB Footprint.dxf
|
ESP32-S2 系列
32-bit MCU & 2.4 GHz Wi-Fi
- 集成 ESP32-S2 芯片，Xtensa® 32-bit LX7 单核处理器，时钟频率高达 240 MHz
- 支持多种低功耗工作状态：精细时钟门控、动态电压时钟频率调节
- 安全机制：eFuse 存储、安全启动、Flash 加密、数字签名，支持 AES、SHA 和 RSA 算法
- 外设包括 43 个 GPIO 口，1 个全速 USB OTG 接口，SPI，I2S，UART，I2C，LED PWM，LCD 接口，Camera 接口，ADC，DAC，触摸传感器
- 可对接丰富的网络云平台、拥有通用的产品特性，极大缩短产品构建与上市时间
- 通过 RF 认证以及软件协议认证
| 模组 | 技术规格书 | 描述 | 集成芯片 | 尺寸 (mm) | 管脚 | Flash (MB) | PSRAM (MB) | 天线 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|

|

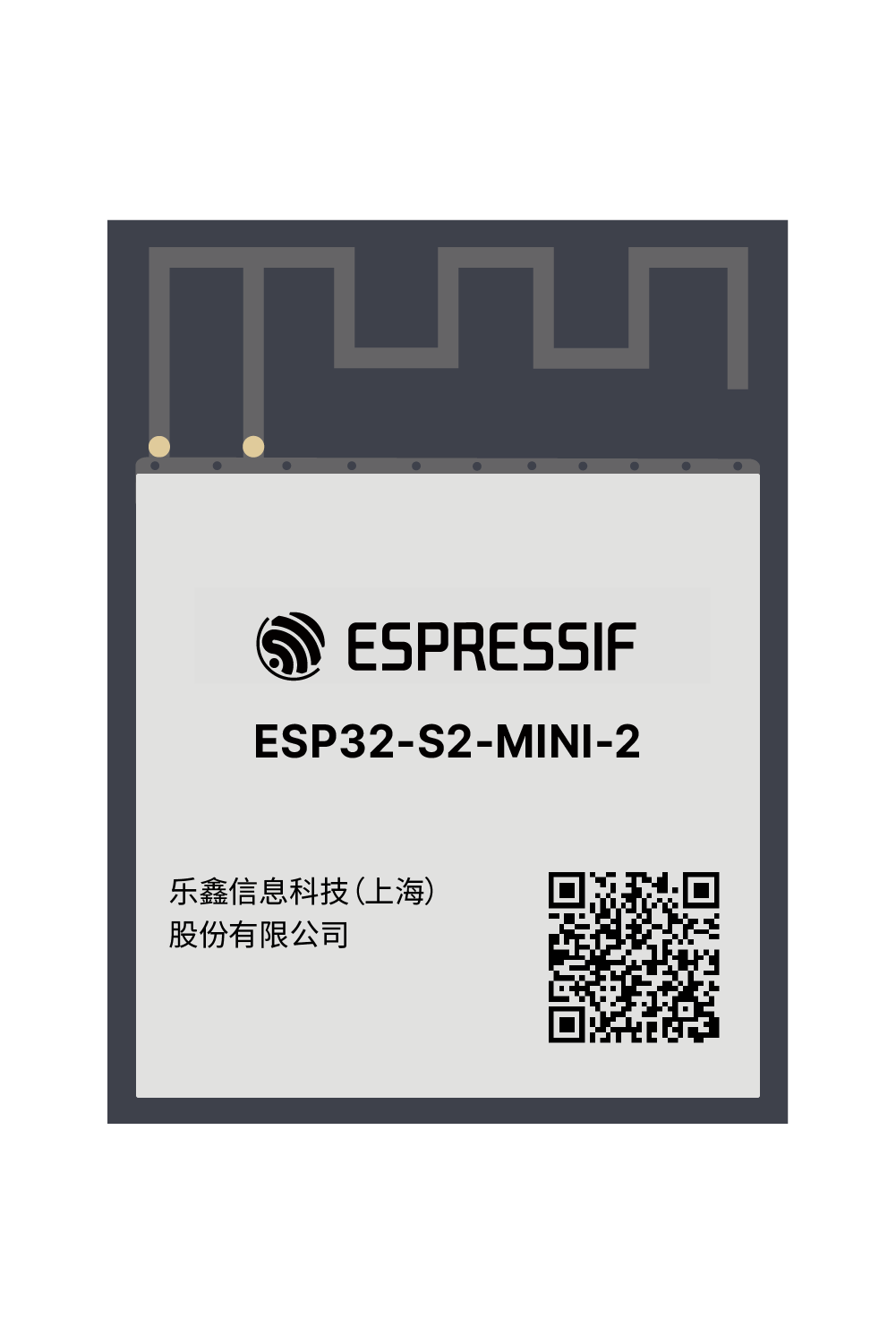

ESP32-S2-MINI-2 是通用型 Wi-Fi MCU 模组，使用 ESP32-S2 ECO1 芯片，具有更强的射频性能。 |
ESP32-S2FH4 ESP32-S2FN4R2 | 15.4 * 20.5 *2.4 |
65 |
4 MB 芯片内置 | N/A 2 | PCB 天线 |
ESP32-S2-DevKitM-1 |
ESP32-S2-MINI-2 PCB Footprint.dxf
|
|

|

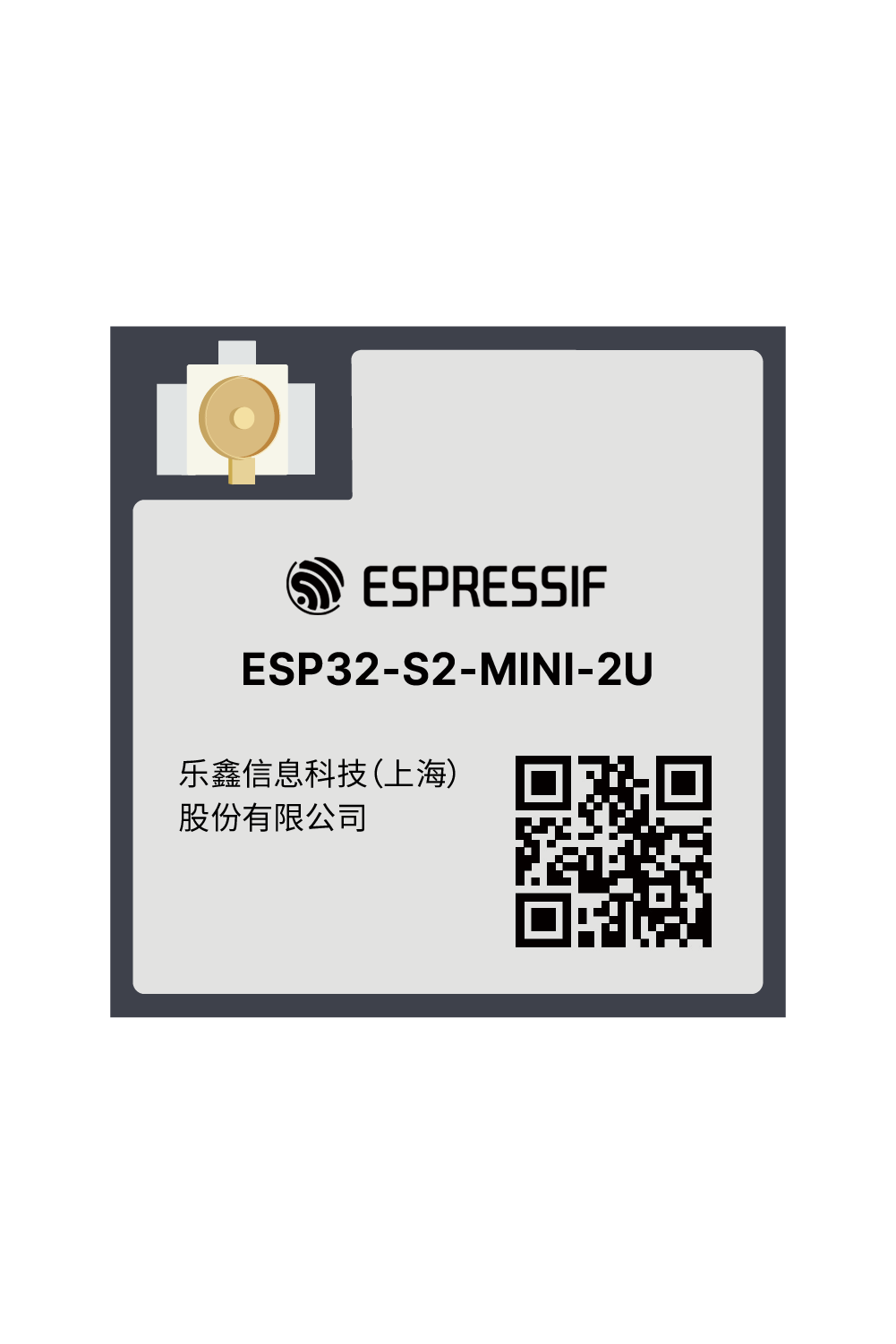

ESP32-S2-MINI-2U 是通用型 Wi-Fi MCU 模组，使用 ESP32-S2 ECO1 芯片，具有更强的射频性能。 |
ESP32-S2FH4 ESP32-S2FN4R2 | 15.4×15.4×2.4 |
65 |
4 MB 芯片内置 | N/A 2 | 外接天线座子 |
ESP32-S2-DevKitM-1 |
ESP32-S2-MINI-2U PCB Footprint.dxf
|
|

|
ESP32-S2-SOLO-2 是通用型 Wi-Fi MCU 模组，使用 ESP32-S2 ECO1 芯片，具有更强的射频性能。 |
ESP32-S2 ESP32-S2R2 | 18x25.5x3.1 |
41 |
4 | N/A 2 | PCB 天线 |
ESP32-S2-DevKitC-1 |
ESP32-S2-SOLO-2 PCB Footprint.dxf
|
|

|

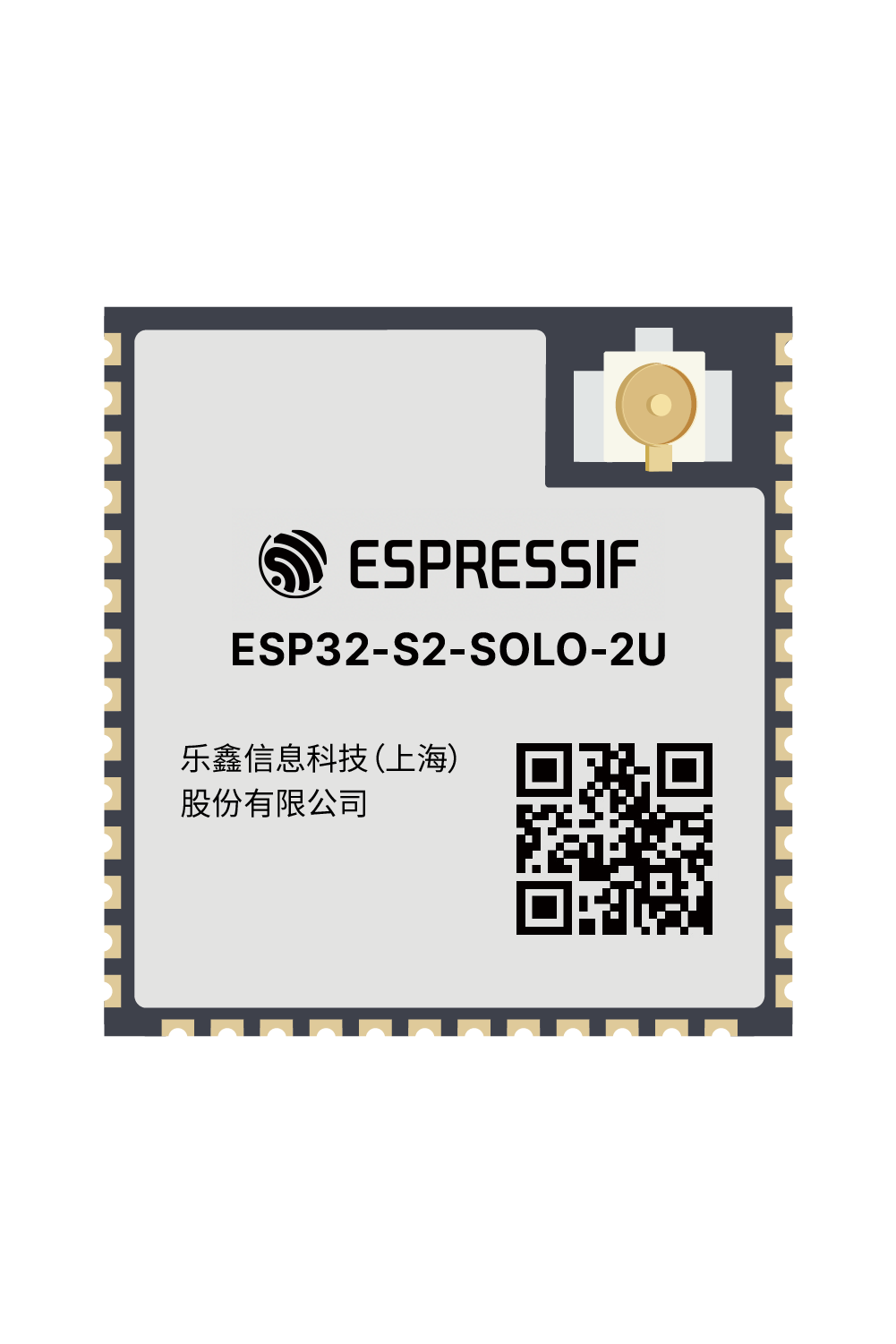

ESP32-S2-SOLO-2U 是通用型 Wi-Fi MCU 模组，使用 ESP32-S2 ECO1 芯片，具有更强的射频性能。 |
ESP32-S2 ESP32-S2R2 | 18x19.2x3.2 |
41 |
4 | N/A 2 | 外接天线座子 |
ESP32-S2-DevKitC-1 |
ESP32-S2-SOLO-2U PCB Footprint.dxf
|
|

|

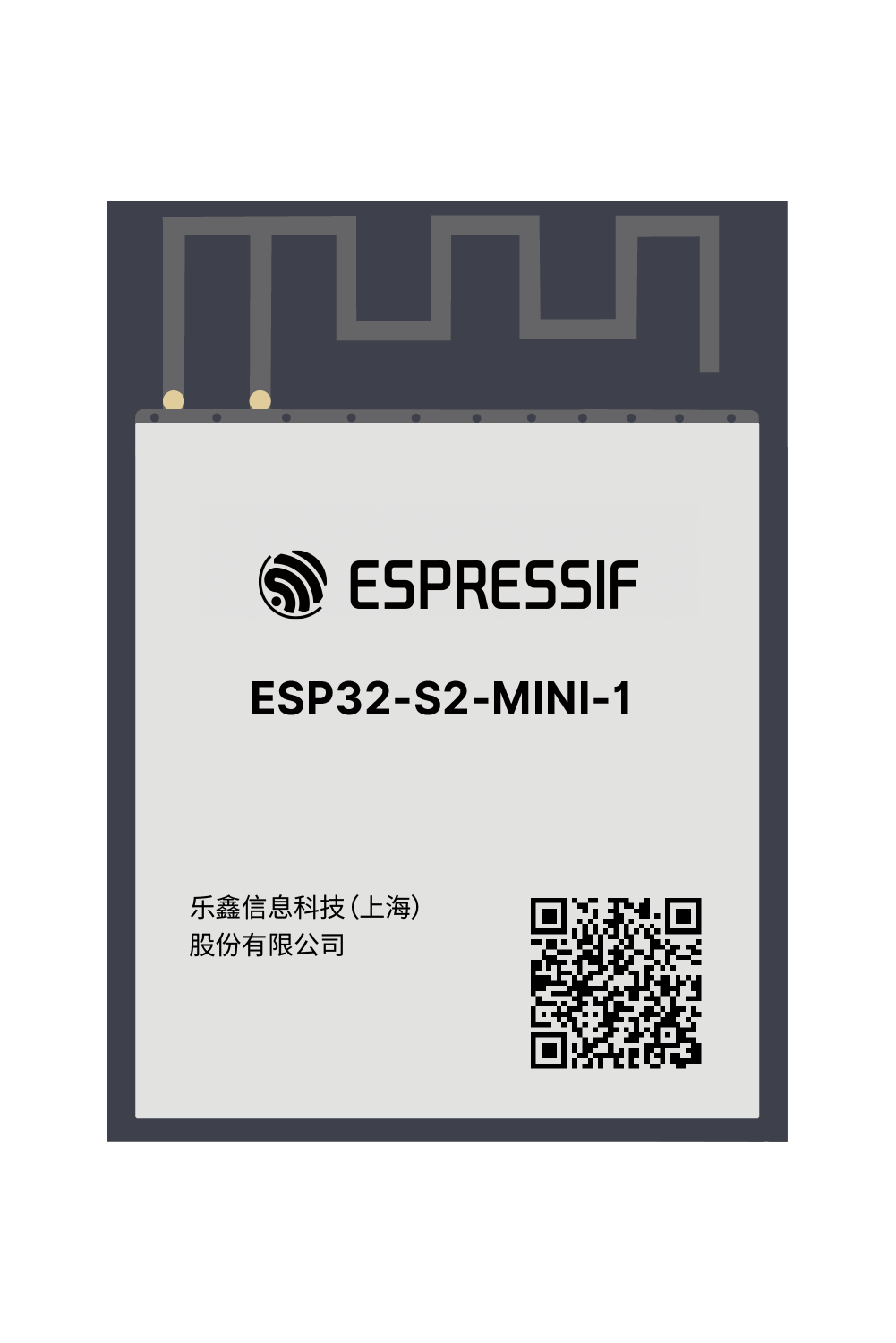

ESP32-S2-MINI-1 是通用型 Wi-Fi MCU 模组，功能强大，具有丰富的外设接口，可用于可穿戴电子设备、智能家居等场景。该模组内置 ESP32-S2FH4 / ESP32-S2FN4R2 芯片，芯片搭载 Xtensa® 32 位 LX7 单核处理器，工作频率高达 240 MHz。 |
ESP32-S2FH4 ESP32-S2FN4R2 | 15.4×20×2.4 |
65 |
4 MB 芯片内置 | N/A 2 | PCB 天线 |
ESP32-S2-DevKitM-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-S2-MINI-1%20PCB%... | |

|

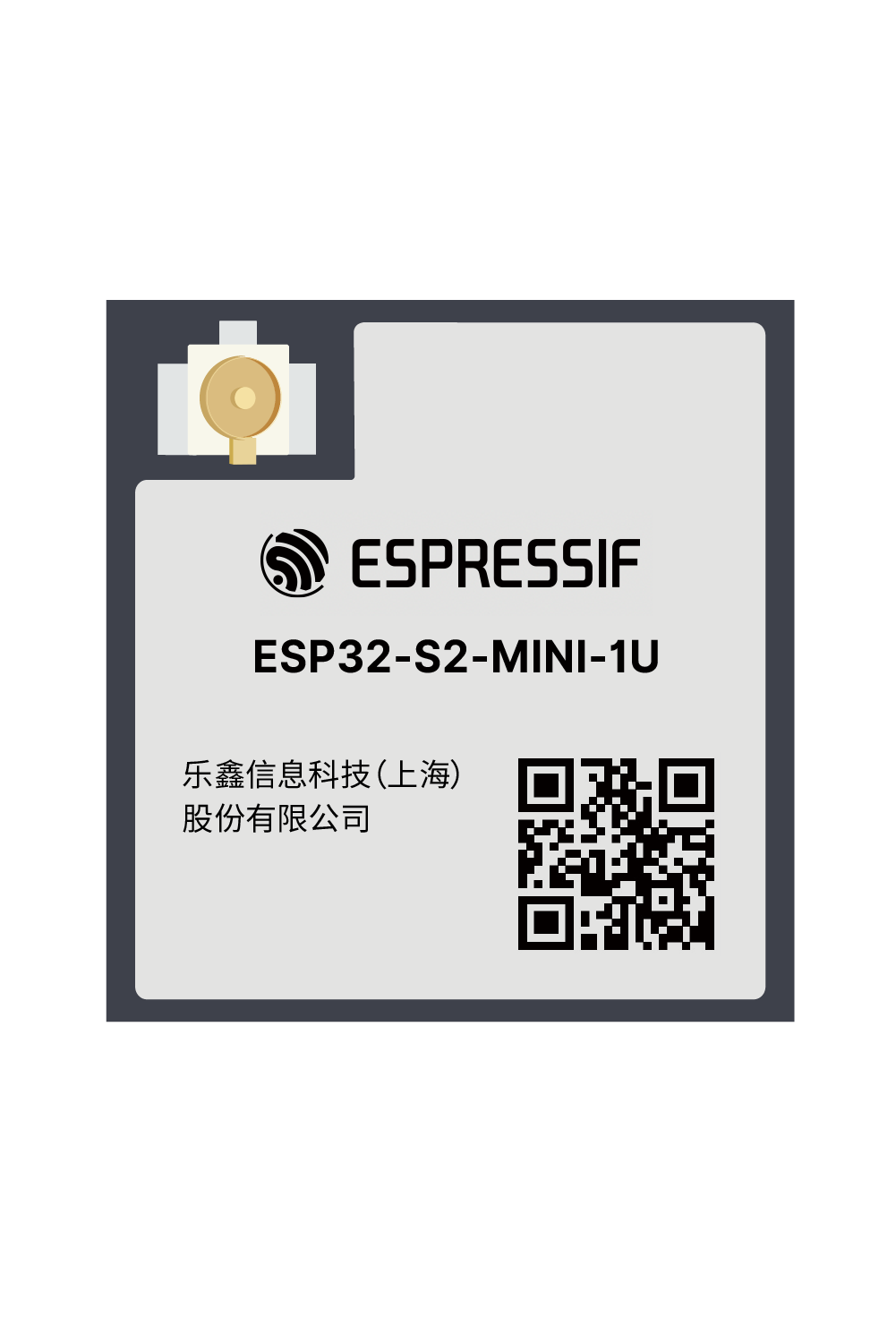

ESP32-S2-MINI-1U 是通用型 Wi-Fi MCU 模组，功能强大，具有丰富的外设接口，可用于可穿戴电子设备、智能家居等场景。该模组内置 ESP32-S2FH4 / ESP32-S2FN4R2 芯片，芯片搭载 Xtensa® 32 位 LX7 单核处理器，工作频率高达 240 MHz。 |
ESP32-S2FH4 ESP32-S2FN4R2 | 15.4×15.4×2.4 |
65 |
4 MB 芯片内置 | N/A 2 | 外接天线座子 |
ESP32-S2-DevKitM-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-S2-MINI-1U%20PCB... | |

|

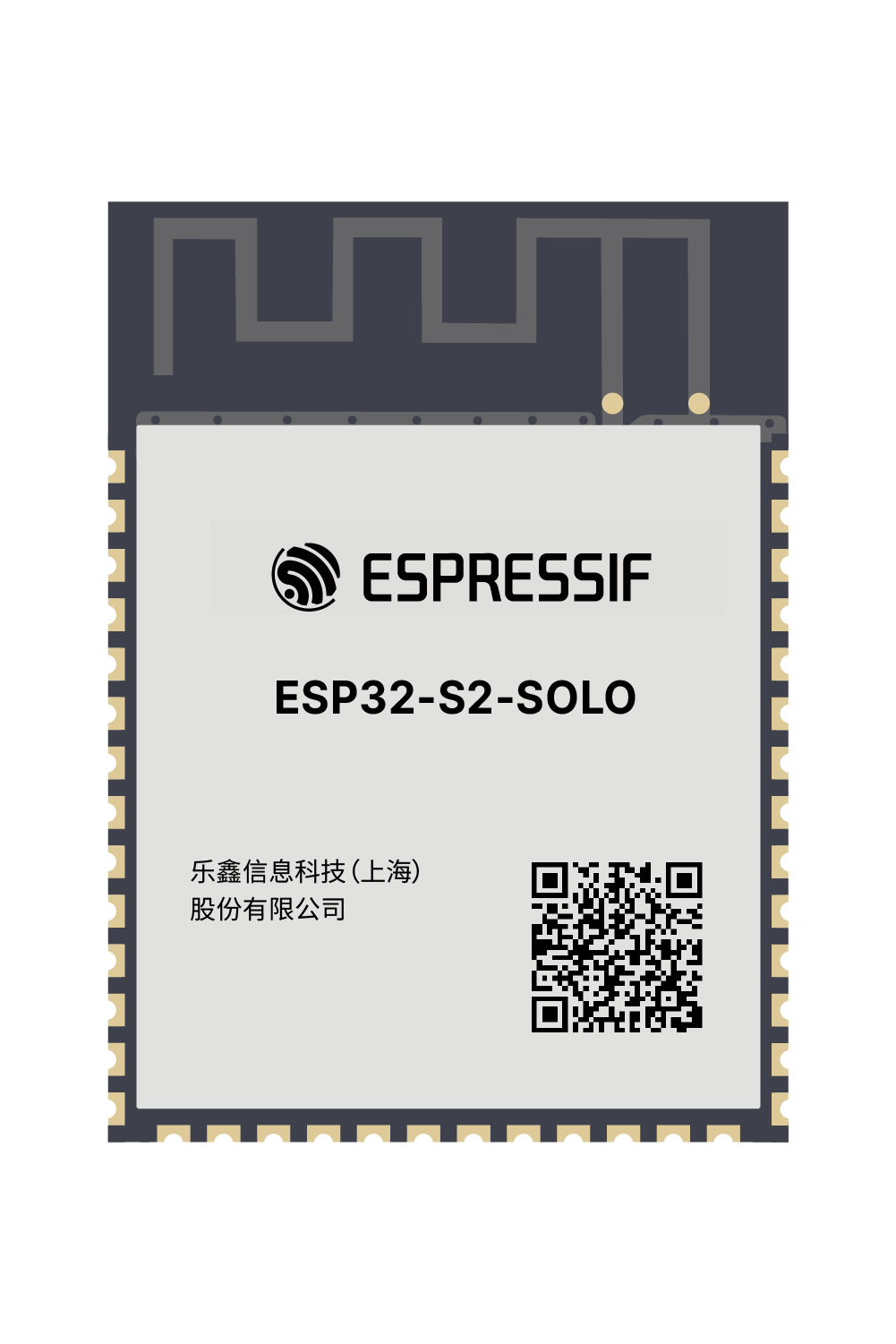

ESP32-S2-SOLO 集成 ESP32-S2，是通用型 Wi-Fi MCU 模组，功能强大，具有丰富的外设接口，与 ESP32-WROOM 系列模组 Pin 角兼容。可用于可穿戴电子设备、智能家居等场景。 |
ESP32-S2 ESP32-S2R2 | 18×25.5×3.1 |
40 |
4,8,16 | N/A 2 | PCB 天线 |
ESP32-S2-DevKitC-1 |
ESP32-S2-SOLO PCB Footprint.dxf
|
|

|

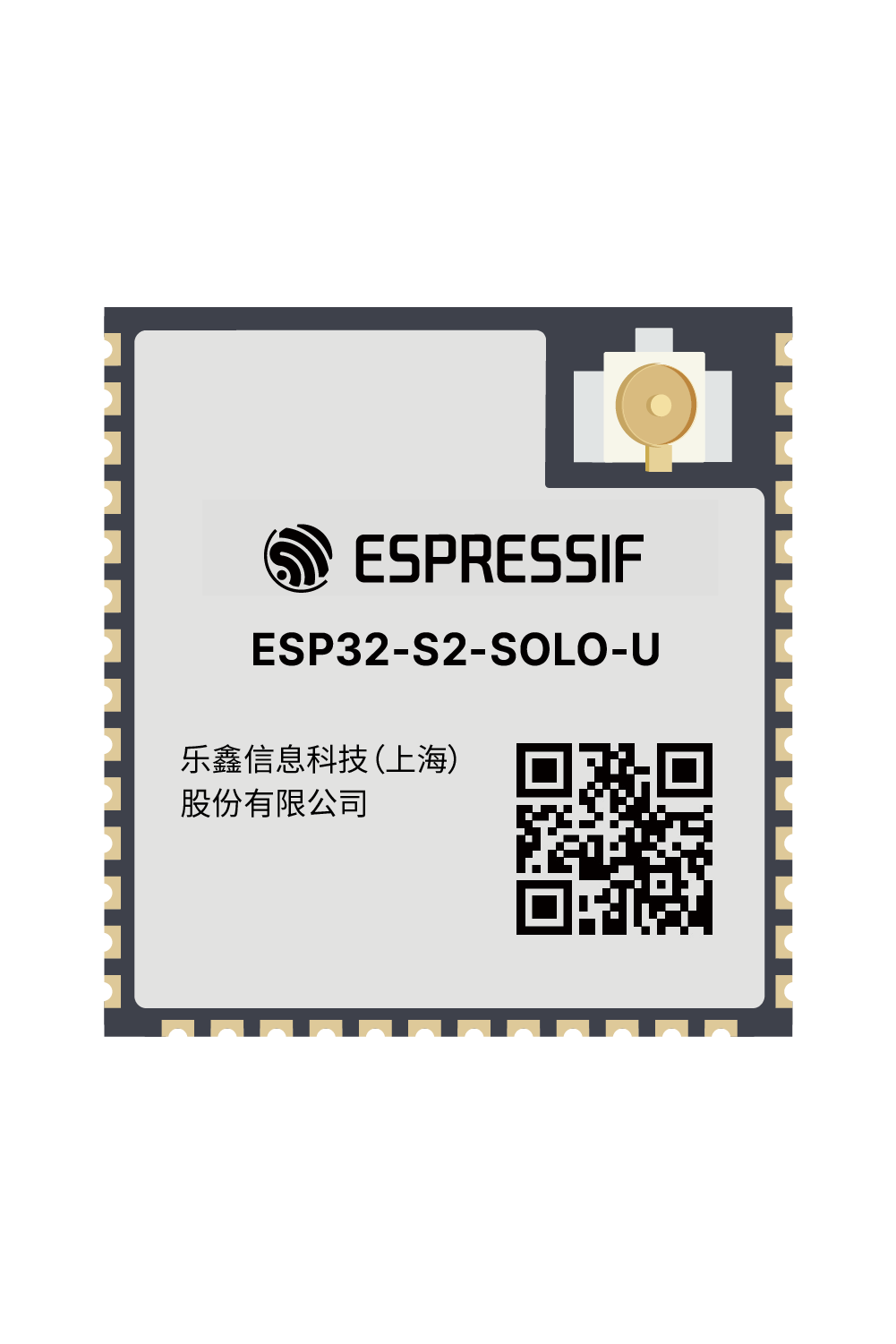

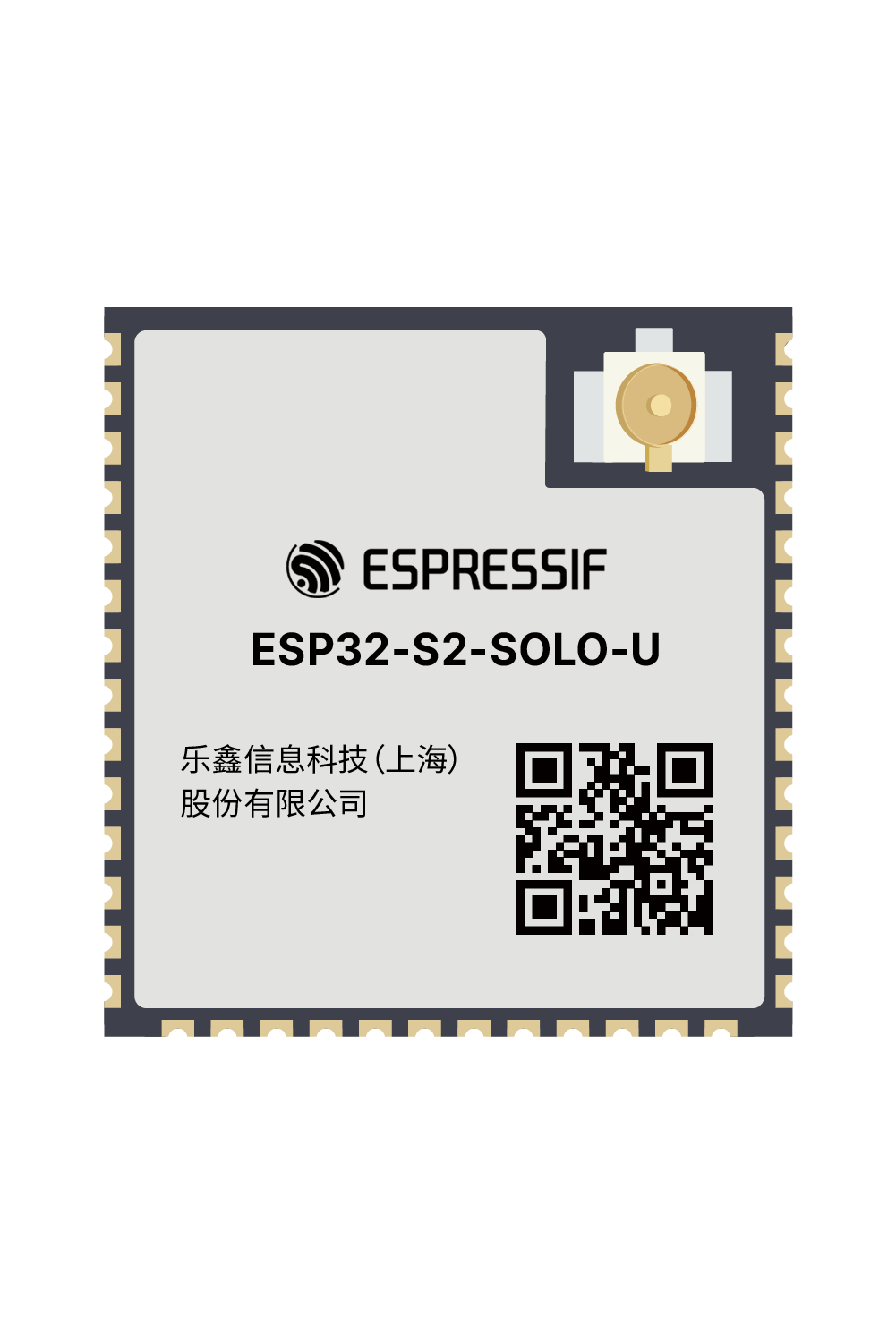

ESP32-S2-SOLO-U 集成 ESP32-S2，是通用型 Wi-Fi MCU 模组，功能强大，具有丰富的外设接口，与 ESP32-WROOM 系列模组 Pin 角兼容。可用于可穿戴电子设备、智能家居等场景。 |
ESP32-S2 ESP32-S2R2 | 18×19.2×3.2 |
40 |
4,8,16 | N/A 2 | 外接天线座子 |
ESP32-S2-DevKitC-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-S2-SOLO-U%20PCB%... | |

|
ESP32-S2-WROVER 集成 ESP32-S2，是通用型 Wi-Fi MCU 模组，功能强大，具有丰富的外设接口。 |
ESP32-S2 | 18x31x3.3 |
42 |
4,8,16 | 2 | PCB 天线 |
ESP32-S2-Kaluga-1 ESP32-S2-HMI-DevKit-1 ESP32-S2-Saola-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-S2-WROVER%26WROO... | |

|

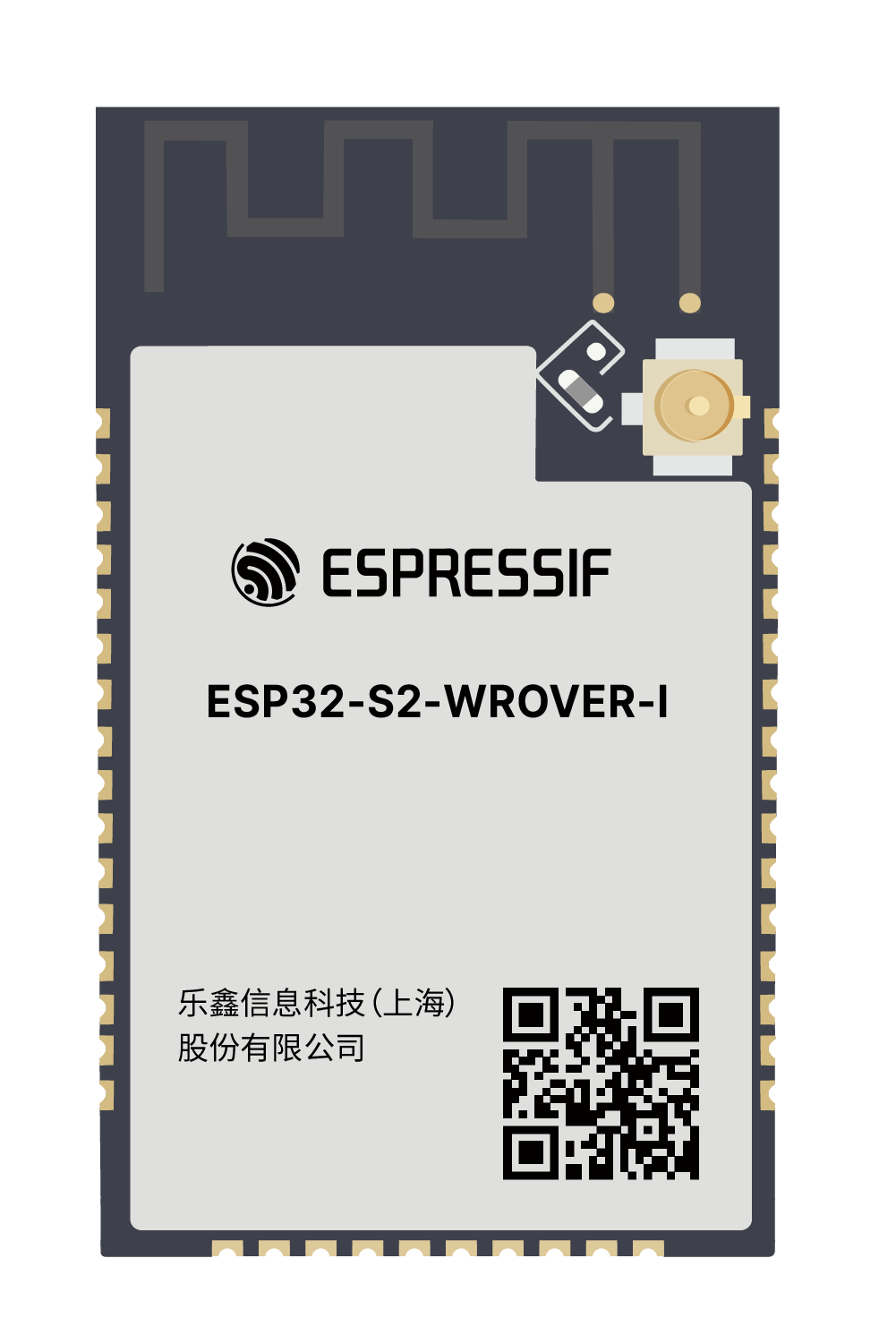

ESP32-S2-WROVER-I 集成 ESP32-S2，是通用型 Wi-Fi MCU 模组，功能强大，具有丰富的外设接口 |
ESP32-S2 | 18x31x3.3 |
42 |
4,8,16 | 2 | 外接天线座子 |
ESP32-S2-Kaluga-1 ESP32-S2-Saola-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-S2-WROVER%26WROO... | |

|

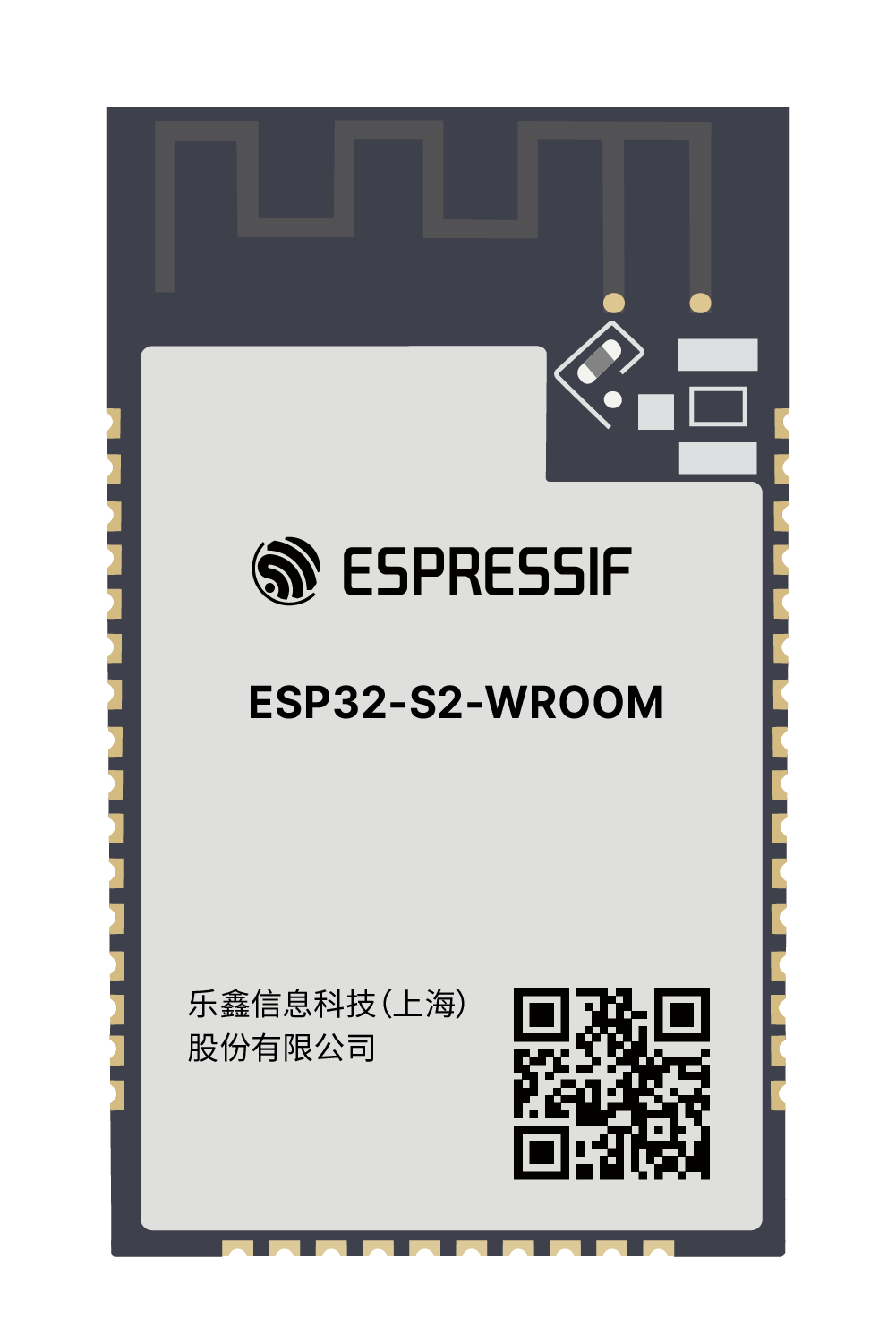

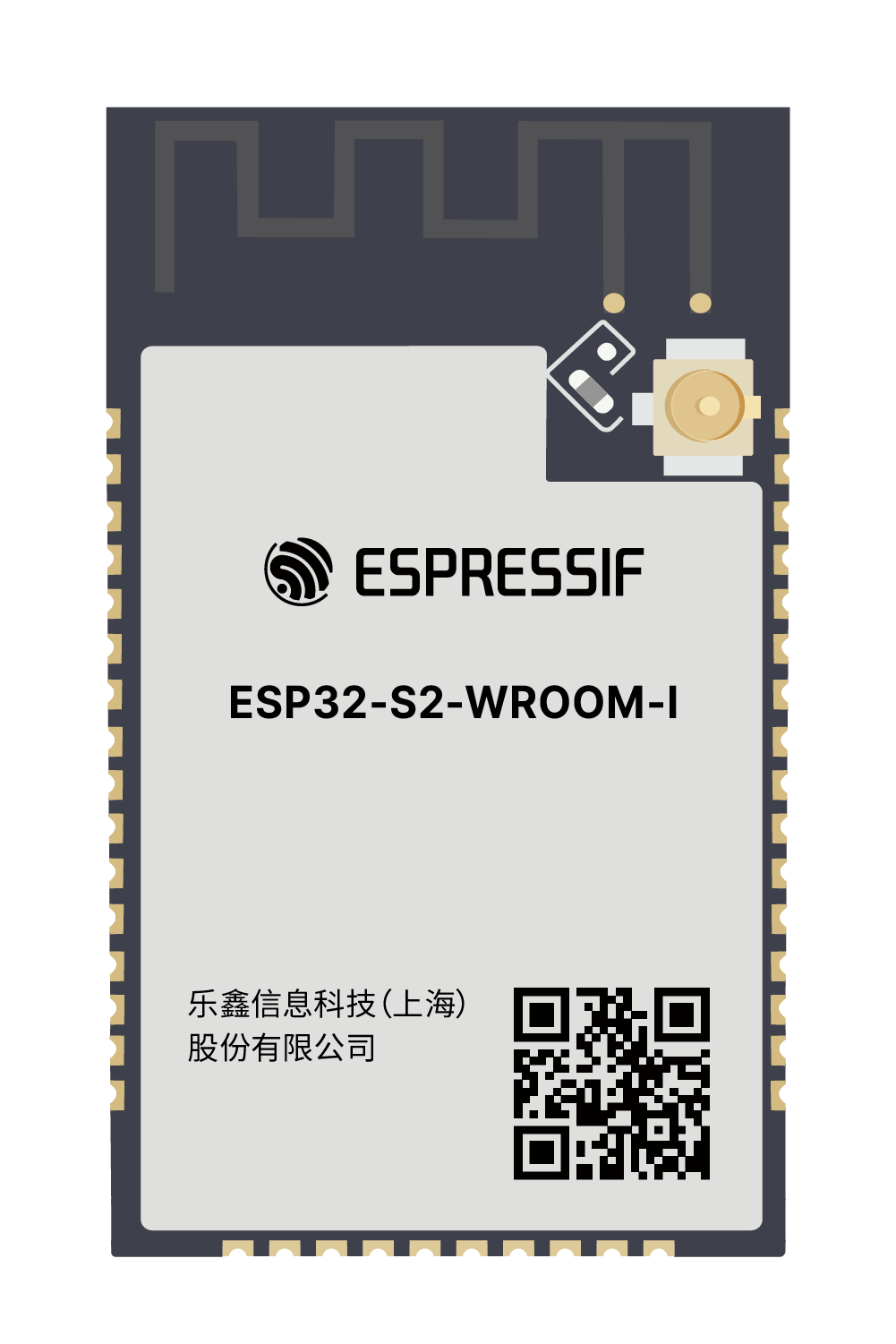

ESP32-S2-WROOM 集成 ESP32-S2，是通用型 Wi-Fi MCU 模组，功能强大，具有丰富的外设接口。 |
ESP32-S2 | 18×31×3.3 |
42 |
4,8,16 | N/A | PCB 天线 |
ESP32-S2-Saola-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-S2-WROVER%26WROO... | |

|
ESP32-S2-WROOM-I 集成 ESP32-S2，是通用型 Wi-Fi MCU 模组，功能强大，具有丰富的外设接口。 |
ESP32-S2 | 18x31x3.3 |
42 |
4,8,16 | N/A | 外接天线座子 |
ESP32-S2-Saola-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-S2-WROVER%26WROO... |
ESP32-C 系列
ESP32-C6 系列
32-bit RISC-V MCU & 2.4 GHz Wi-Fi 6 & Bluetooth 5 (LE) & IEEE 802.15.4
- RISC-V 32 位单核处理器，主频高达 160 MHz
- 行业领先的低功耗性能和射频性能
- 内置 320 KB ROM，512 KB SRAM，16 KB 低功耗 SRAM，支持外接 flash
- 30 个 (QFN40) 或 22 个 (QFN32) 可编程 GPIO 管脚，支持 SPI、UART、I2C、I2S、RMT、TWAI 和 PWM
| 模组 | 技术规格书 | 描述 | 集成芯片 | 尺寸 (mm) | 管脚 | Flash (MB) | PSRAM (MB) | 天线 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|

|

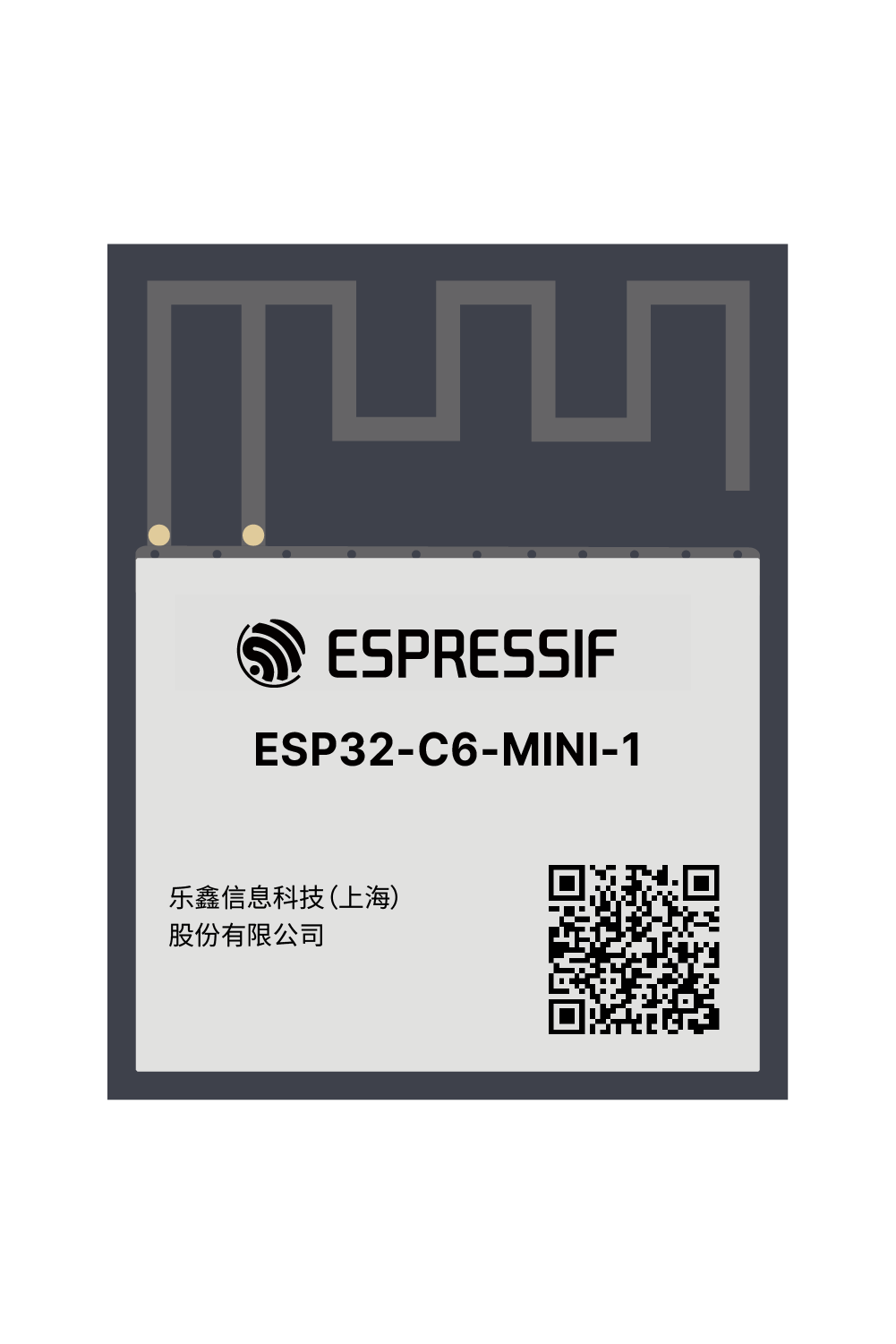

ESP32-C6-MINI-1 基于 ESP32-C6 系列芯片，是一款支持 2.4 GHz Wi-Fi 6、Bluetooth 5、Zigbee 3.0 及 Thread 的模组，具有超低功耗，体积小巧，管脚兼容 ESP32-C3-MINI 系列模组，适用各类物联网场景。 |
ESP32-C6FH4 ESP32-C6FH8 | 13.2×16.6×2.4 |
53 |
4, 8 | N/A | PCB 天线 |
ESP32-C6-DevKitM-1 |
ESP32-C6-MINI-1 PCB Footprint.dxf
|
|

|
ESP32-C6-MINI-1U 基于 ESP32-C6 系列芯片，是一款支持 2.4 GHz Wi-Fi 6、Bluetooth 5、Zigbee 3.0 及 Thread 的模组，具有超低功耗，体积小巧，主要管脚兼容 ESP32-C3-MINI 系列模组，适用各类物联网场景。 |
ESP32-C6FH4 | 13.2×12.5×2.4 |
53 |
4 | N/A | 外接天线座子 |
ESP32-C6-DevKitM-1 |
ESP32-C6-MINI-1U PCB Footprint.dxf
|
|

|
ESP32-C6-WROOM-1 基于 ESP32-C6 系列芯片，是一款支持 2.4 GHz Wi-Fi 6、Bluetooth 5、Zigbee 3.0 及 Thread 的模组，具有超低功耗，管脚兼容 ESP32-WROOM 系列模组，适用各类物联网场景。 |
ESP32-C6 | 18×25.5×3.2 |
28 |
4, 8, 16 | N/A | PCB 天线 |
ESP32-C6-DevKitC-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-C6-WROOM-1%20PCB... | |

|

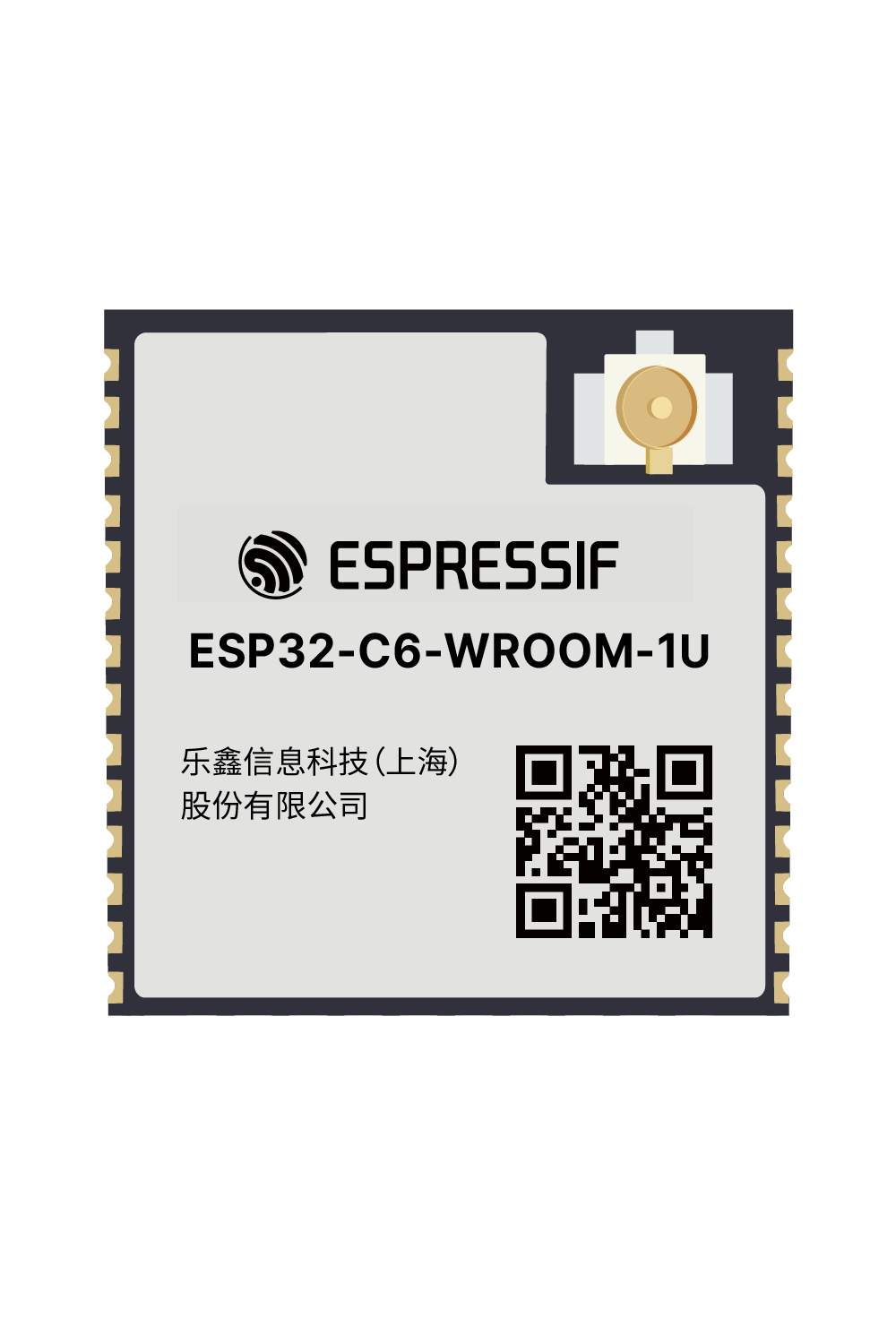

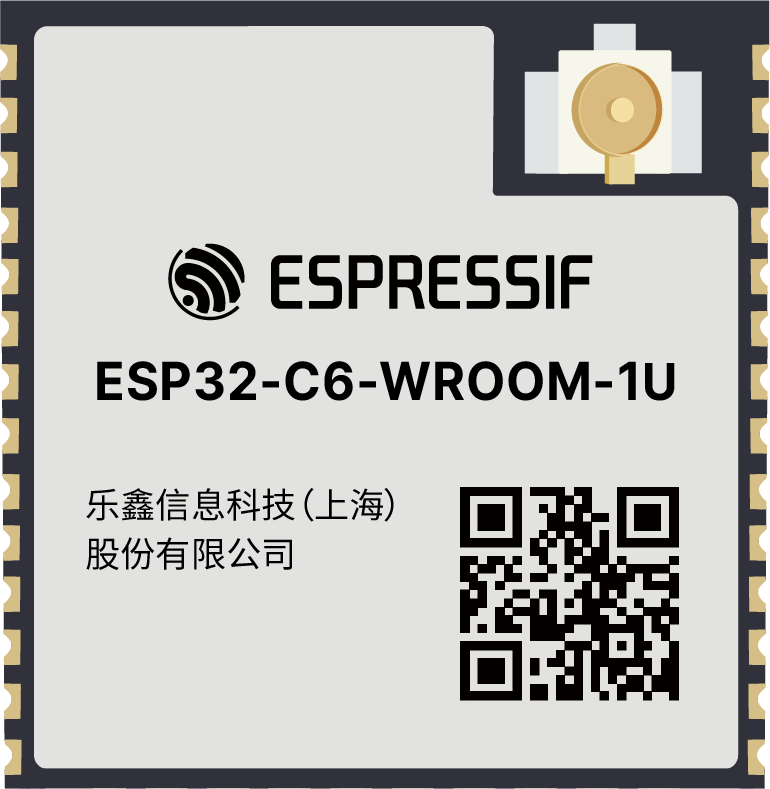

ESP32-C6-WROOM-1U 基于 ESP32-C6 系列芯片，是一款支持 2.4 GHz Wi-Fi 6、Bluetooth 5、Zigbee 3.0 及 Thread 的模组，具有超低功耗，主要管脚兼容 ESP32-WROOM 系列模组，适用各类物联网场景。 |
ESP32-C6 | 18x19.2x3.2 |
28 |
4, 8, 16 | N/A | 外接天线座子 |
ESP32-C6-DevKitC-1 |
ESP32-C6-WROOM-1U PCB Footprint.dxf
|

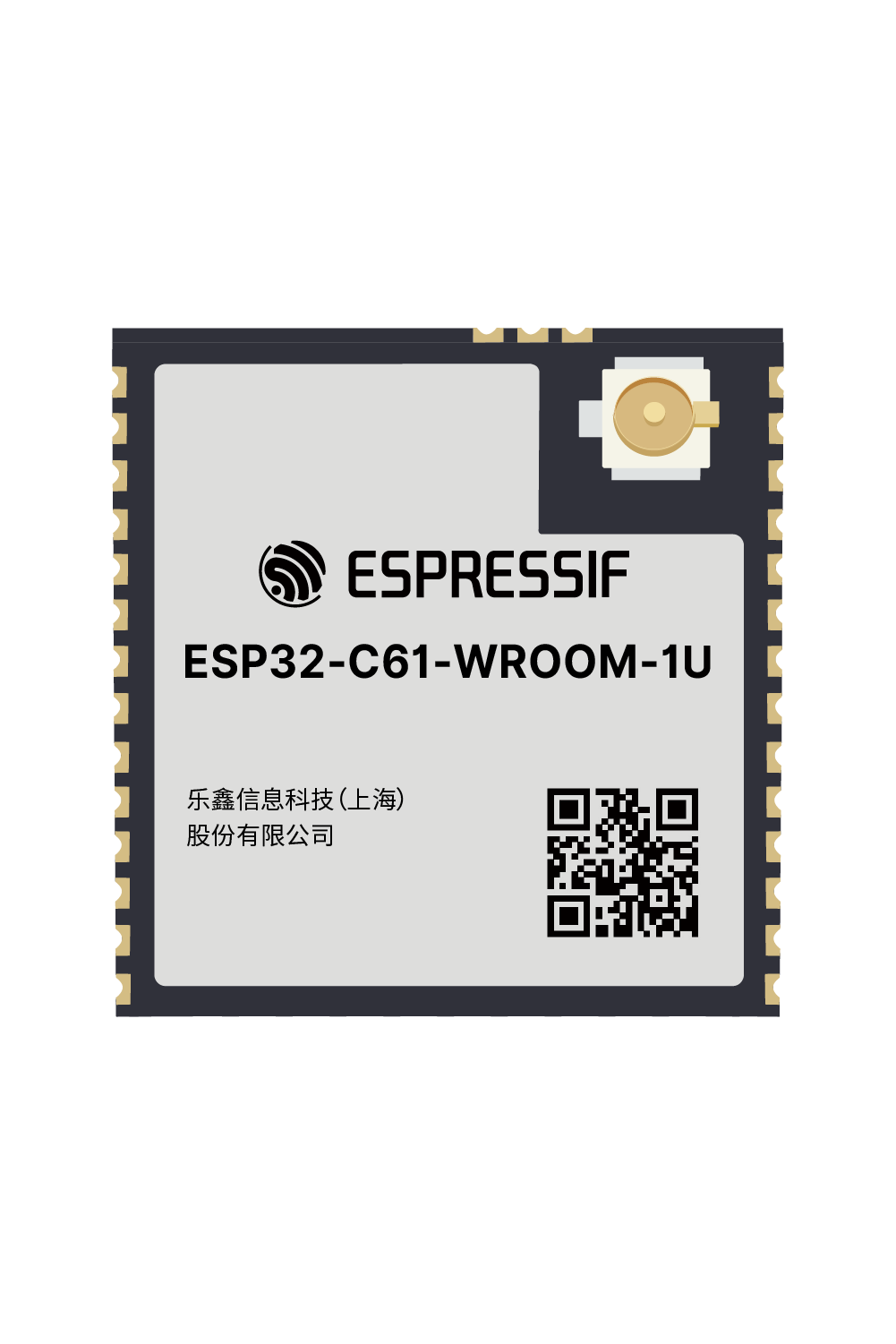

ESP32-C61 系列
32-bit RISC-V MCU & 2.4 GHz Wi-Fi 6 & Bluetooth 5 (LE)
- 搭载 RISC-V 32 位单核处理器的极低功耗 MCU
- 2.4 GHz Wi-Fi 6 (802.11ax)、Bluetooth® 5 (LE)
- 芯片封装内可叠封 3.3 V flash 或 PSRAM
- 25 个 GPIO
- 安全机制： 安全启动、flash 和 PSRAM 加密、硬件加密加速器、可信执行环境 (TEE) 控制、支持基于 ECDSA 的数字签名外设
| 模组 | 技术规格书 | 描述 | 集成芯片 | 尺寸 (mm) | 管脚 | Flash (MB) | PSRAM (MB) | 天线 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|

|

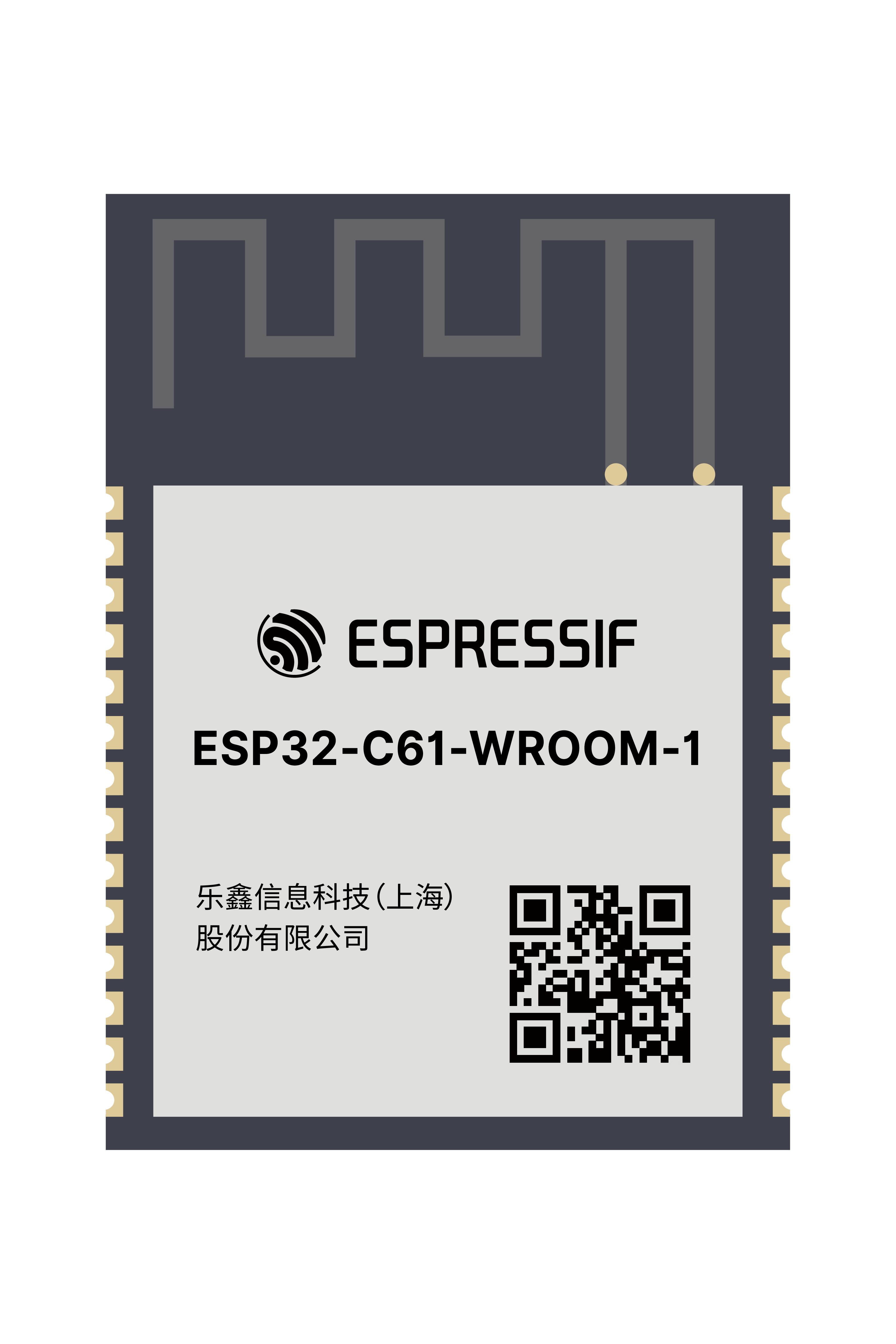

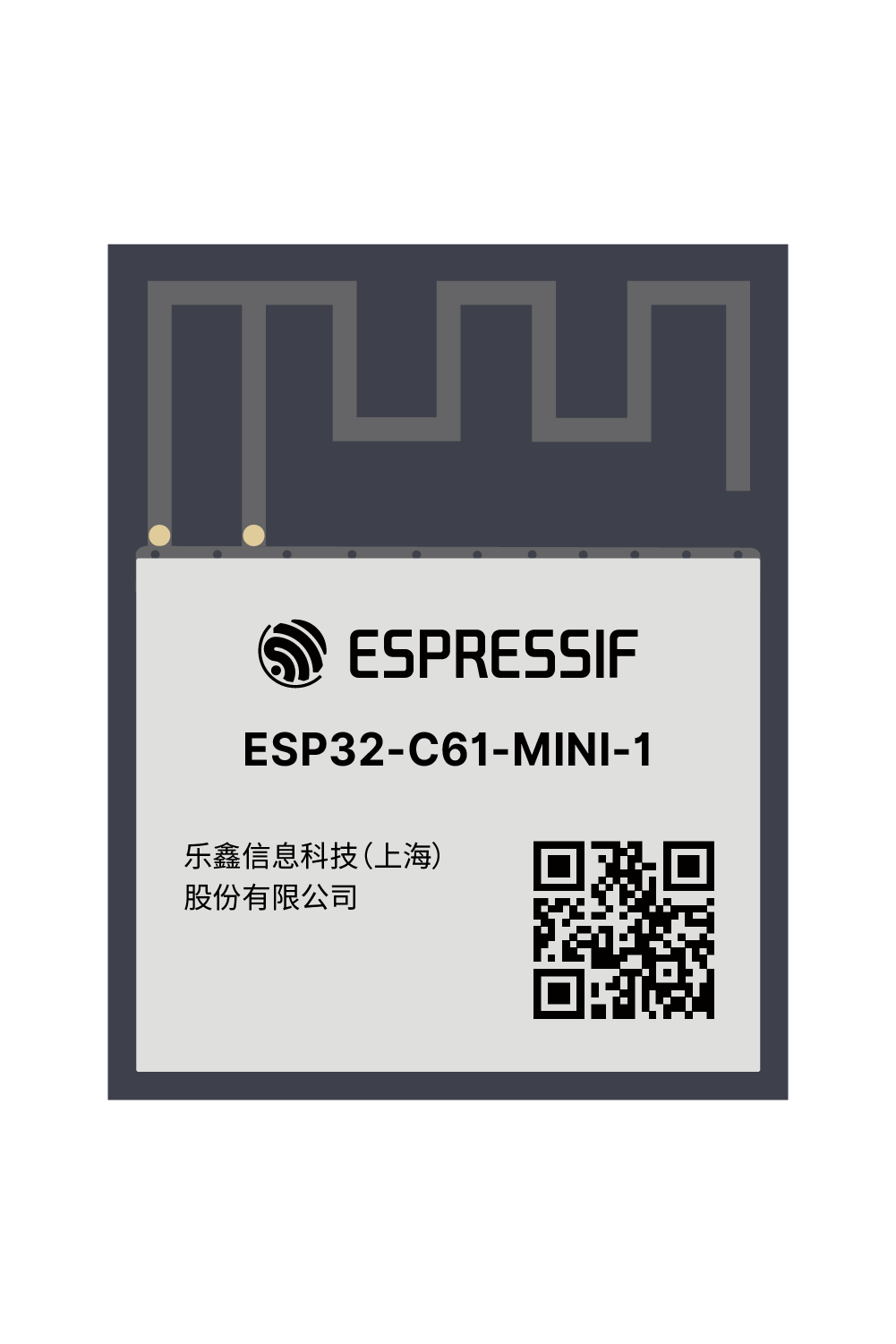

通用型 2.4G Wi-Fi 6 和低功耗蓝牙 (Bluetooth LE) 模组，功能强大，具有丰富的外设接口，用于智能家居、工业自动化、医疗保健、消费电子产品等领域。 |
ESP32-C61HR2 | 18.0 × 25.5 × 3.1 |
29 |
2，8 | 2 | PCB 天线 |
ESP32-C61-DevKitC-1-N8R2 |
N/A |

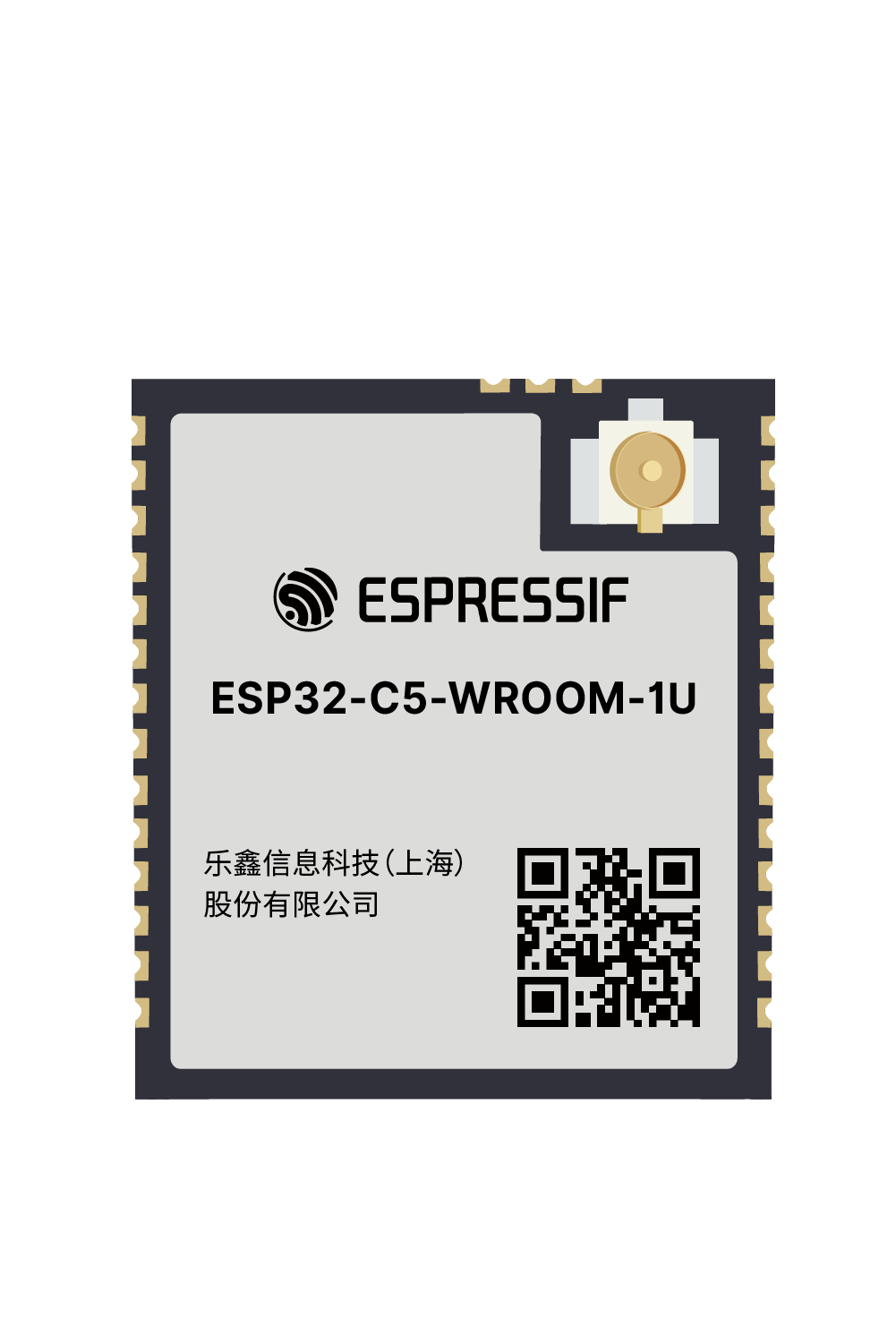

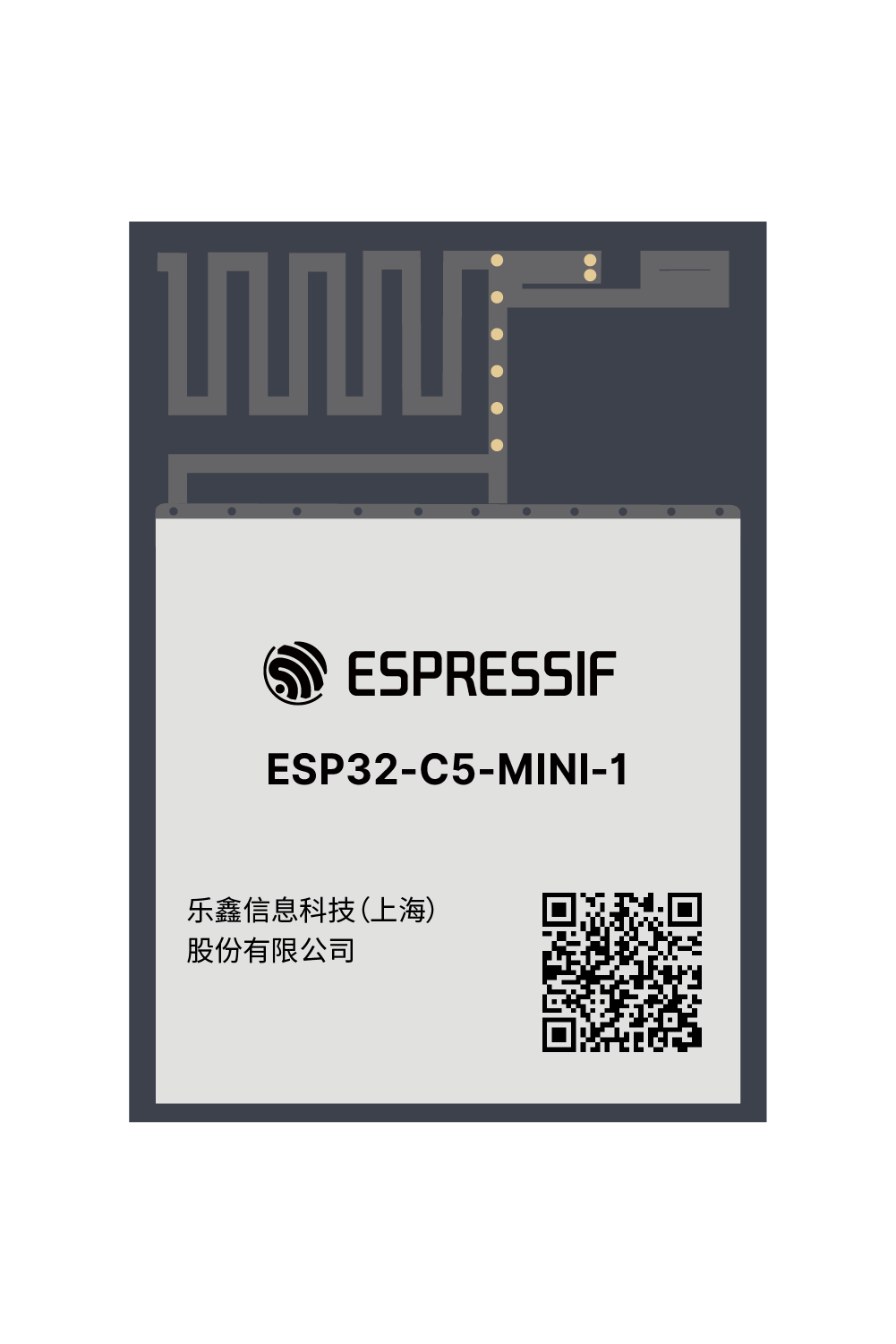

ESP32-C5 系列
32-bit RISC-V MCU & 2.4 and 5 GHz Wi-Fi 6 & Bluetooth 5 (LE) & IEEE 802.15.4
- 搭载 RISC-V 32 位单核处理器的极低功耗 MCU
- 2.4 & 5 GHz 双频 Wi-Fi 6 (802.11ax)、Bluetooth® 5 (LE)、Zigbee 及 Thread (802.15.4)
- 支持连接外部 flash 和 PSRAM
- 29 个 GPIO，丰富的外设
- 安全机制： 安全启动、flash 和 PSRAM 加密、硬件加密加速器、可信执行环境 (TEE) 控制器、访问权限管理（APM）硬件模块和物理内存保护（PMP）
| 模组 | 技术规格书 | 描述 | 集成芯片 | 尺寸 (mm) | 管脚 | Flash (MB) | PSRAM (MB) | 天线 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|

|

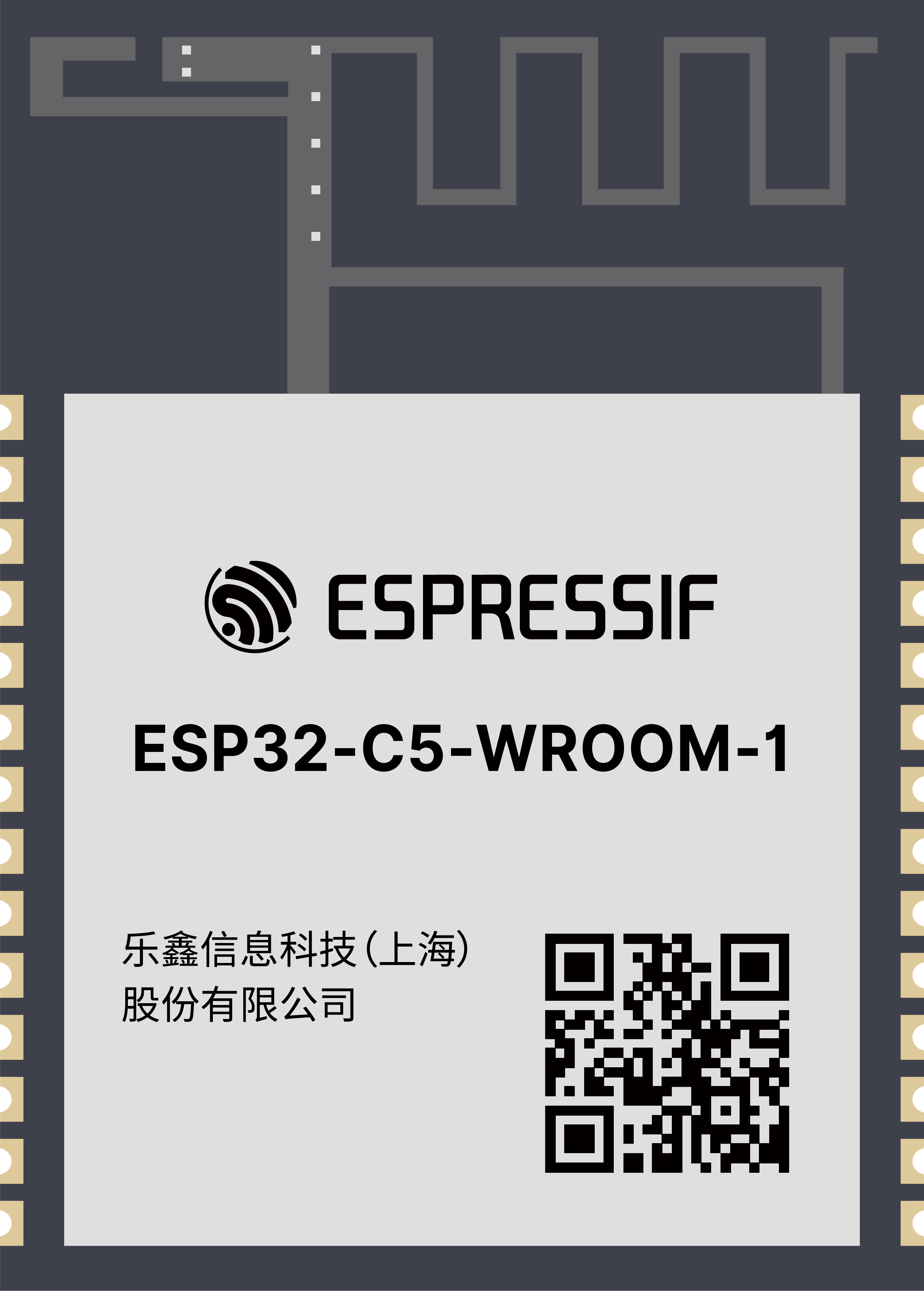

通用型 2.4 & 5 GHz 双频 Wi-Fi 6 (802.11ax)、Bluetooth® 5 (LE)、Zigbee 及 Thread (802.15.4) 模组，外设接口丰富，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。 |
ESP32-C5NR4 ESP32-C5NF4 | 18×27.5×3.3 |
29 |
4， 8 ，16 | 4 N/A | PCB 天线 |
ESP32-C5-DevKitC-1 |
N/A |
ESP32-C3 系列
32-bit RISC-V MCU & 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
- 集成 ESP32-C3 芯片，RISC-V 32 位单核处理器，时钟频率高达 160 MHz
- 行业领先的低功耗性能和射频性能
- 内置 400 KB SRAM、384 KB ROM 存储空间，并支持多个外部 SPI、Dual SPI、Quad SPI、QPI flash
- 完善的安全机制：基于 RSA-3072 算法的安全启动、基于 AES-128-XTS 算法的 flash 加密、创新的数字签名和 HMAC 模块、支持加密算法的硬件加速器
- 丰富的通信接口及 GPIO 管脚，可支持多种场景及复杂的应用
- 通过 RF 认证以及软件协议认证
| 模组 | 技术规格书 | 描述 | 集成芯片 | 尺寸 (mm) | 管脚 | Flash (MB) | PSRAM (MB) | 天线 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|

|

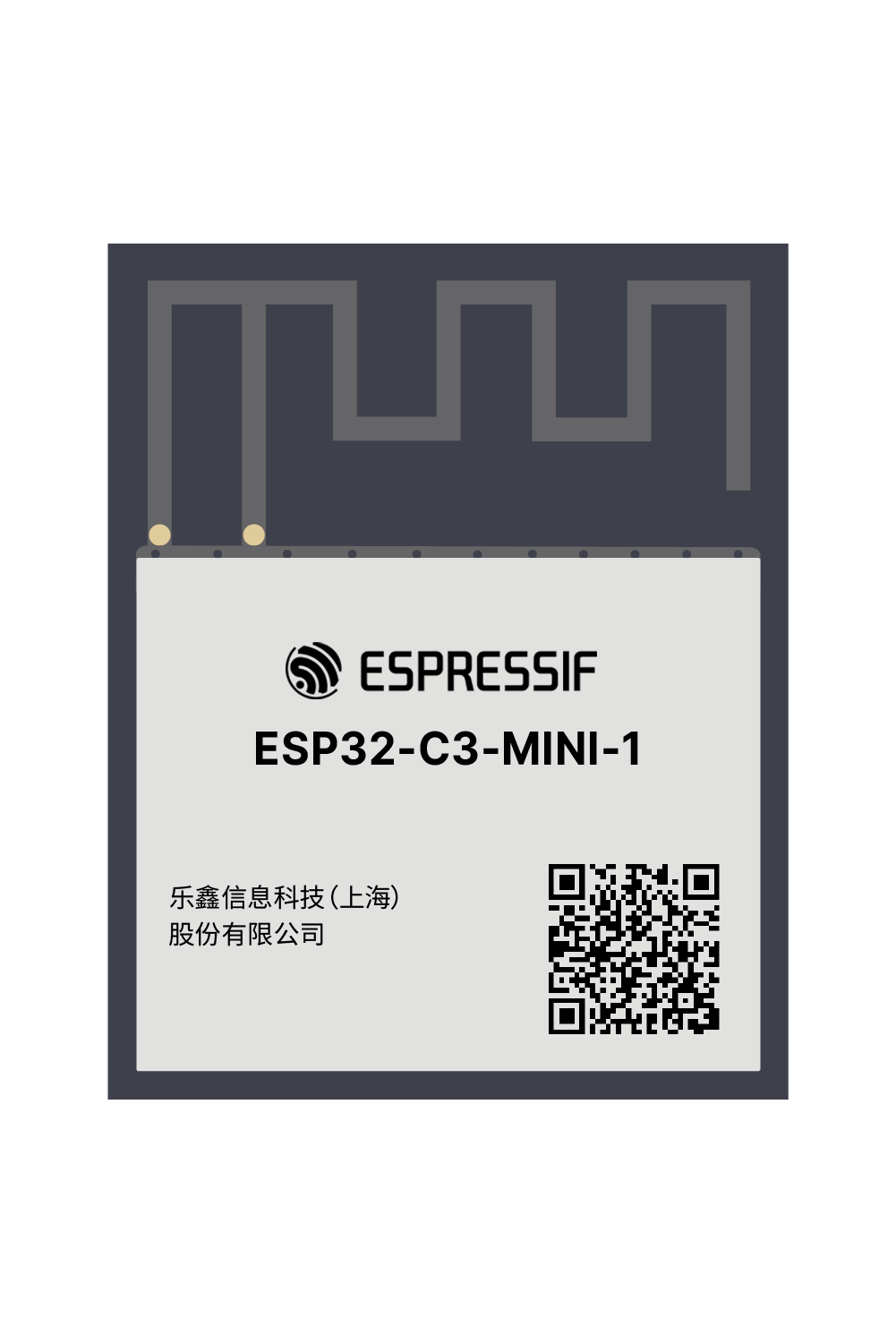

ESP32-C3-MINI-1 是一款通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组，体积小，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。 |
ESP32-C3FH4 ESP32-C3FH4X | 13.2×16.6×2.4 |
53 |
4 MB 芯片内置 | N/A | PCB 天线 |
ESP32-C3-DevKitM-1 ESP32-C3-AWS-ExpressLink-DevKit ESP32-C3-DevKit-RUST-1 |
ESP32-C3-MINI-1 PCB Footprint.dxf
|
|

|

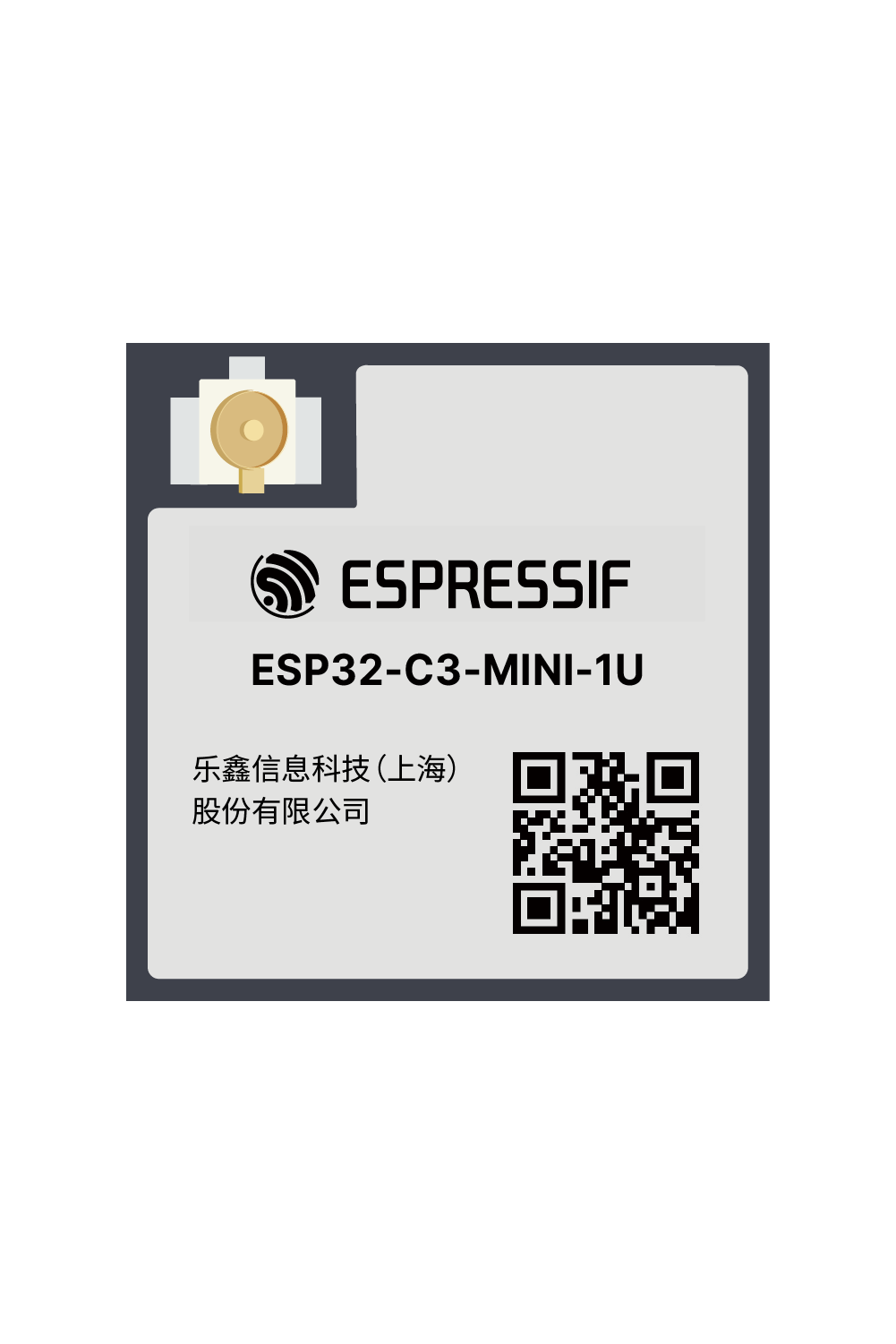

ESP32-C3-MINI-1U 是一款通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组，采用 U.FL 座子连接外部 IPEX 天线， 体积小，具有丰富的外设接口。根据搭载芯片的不同，ESP32-C3-MINI-1U 有两种变型，可工作在不同环境温度中，广泛应用于智能家居、工业自动化、医疗保健、消费电子产品等领域。 |
ESP32-C3FH4X ESP32-C3FH4 | 13.2×12.5×2.4 |
53 |
4 MB 芯片内置 | N/A | 外接天线座子 |
ESP32-C3-DevKitM-1 |
ESP32-C3-MINI-1U PCB Footprint.dxf
|
|

|

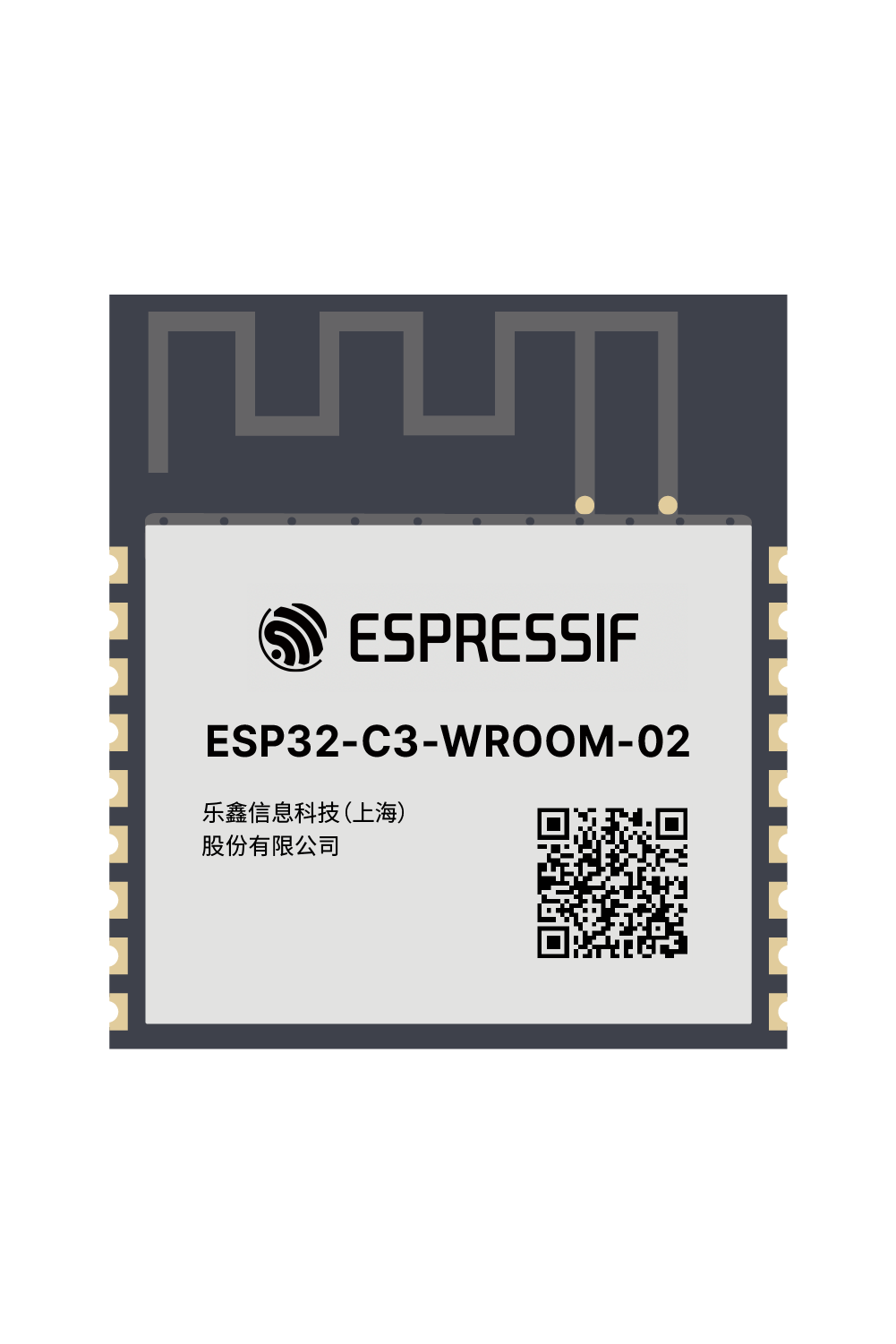

ESP32-C3-WROOM-02 是一款通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组，功能强大，具有丰富的外设接口，与 ESP-WROOM-02/02D 模组 Pin 脚兼容。可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。 |
ESP32-C3 | 18×20×3.2 |
19 |
4 | N/A | PCB 天线 |
ESP32-C3-DevKitC-02 ESP32-C3-Lyra |
ESP32-C3-WROOM-02 PCB Footprint.dxf
|
|

|

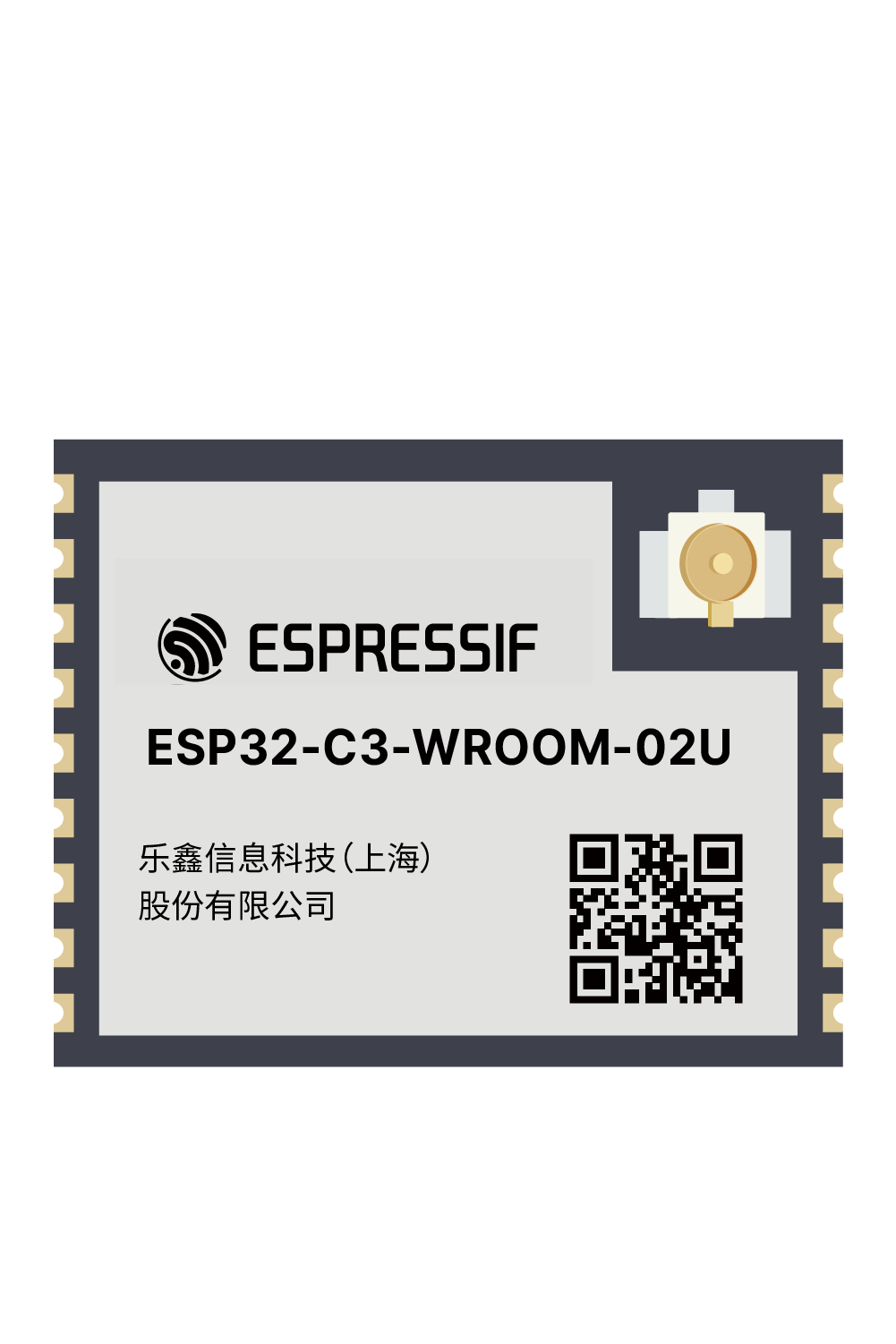

ESP32-C3-WROOM-02U 是一款单核、通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组，采用 U.FL 座子连接外部 IPEX 天线， 体积小，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。 |
ESP32-C3 | 18×14.3×3.2 |
19 |
4 | N/A | 外接天线座子 |
ESP32-C3-DevKitC-02 |
ESP32-C3-WROOM-02U PCB Footprint.dxf
|
|

|

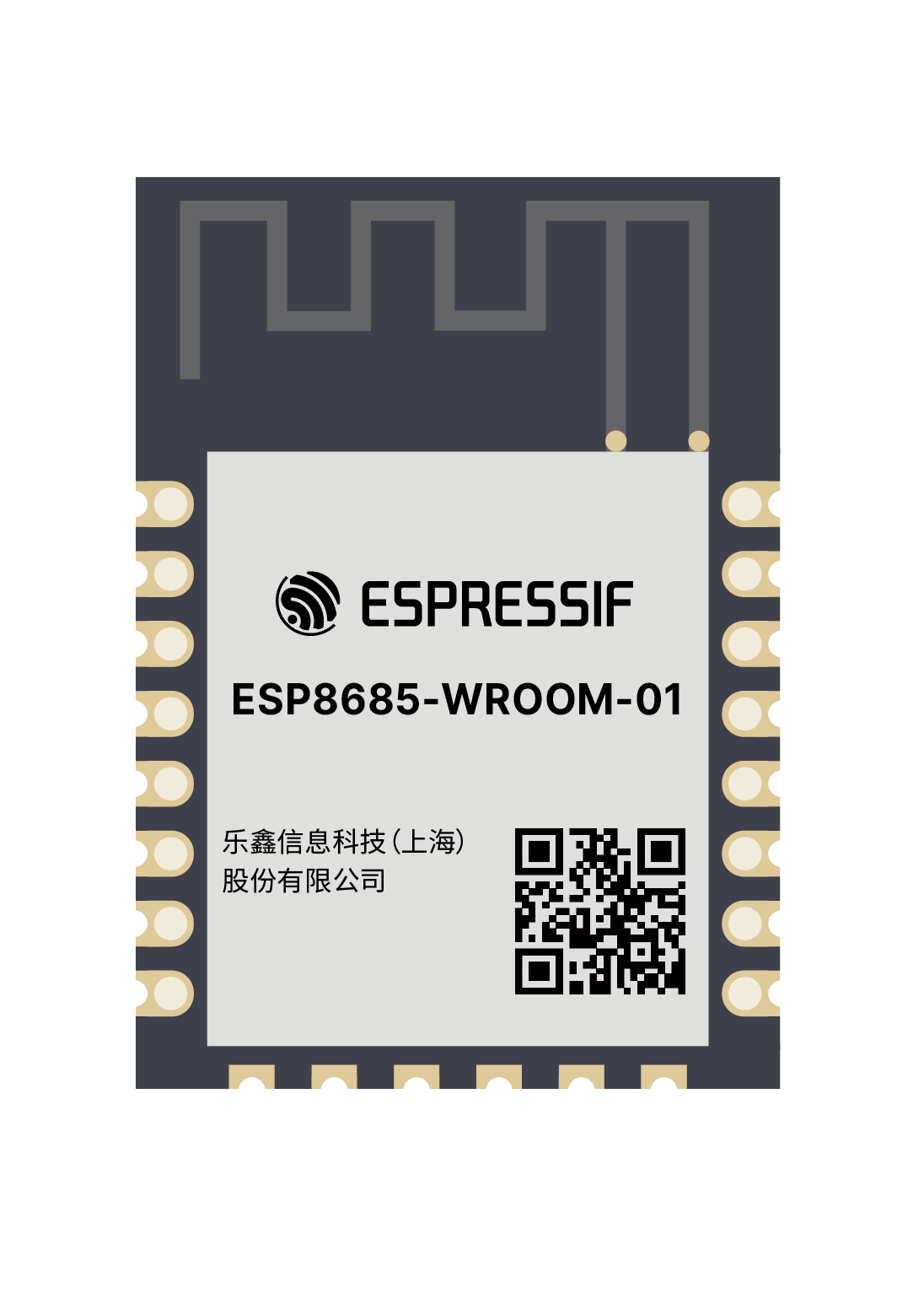

ESP8685-WROOM-01 基于 ESP8685 芯片，是一款通过贴片、插针使用的模组，共有 15 个 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、LED PWM、I2S、红外控制等功能使用。 |
ESP8685H4 | 16x24x3.1 |
22 |
2, 4 | N/A | PCB 天线 |
N/A |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8685-WROOM-01%20PCB... | |

|

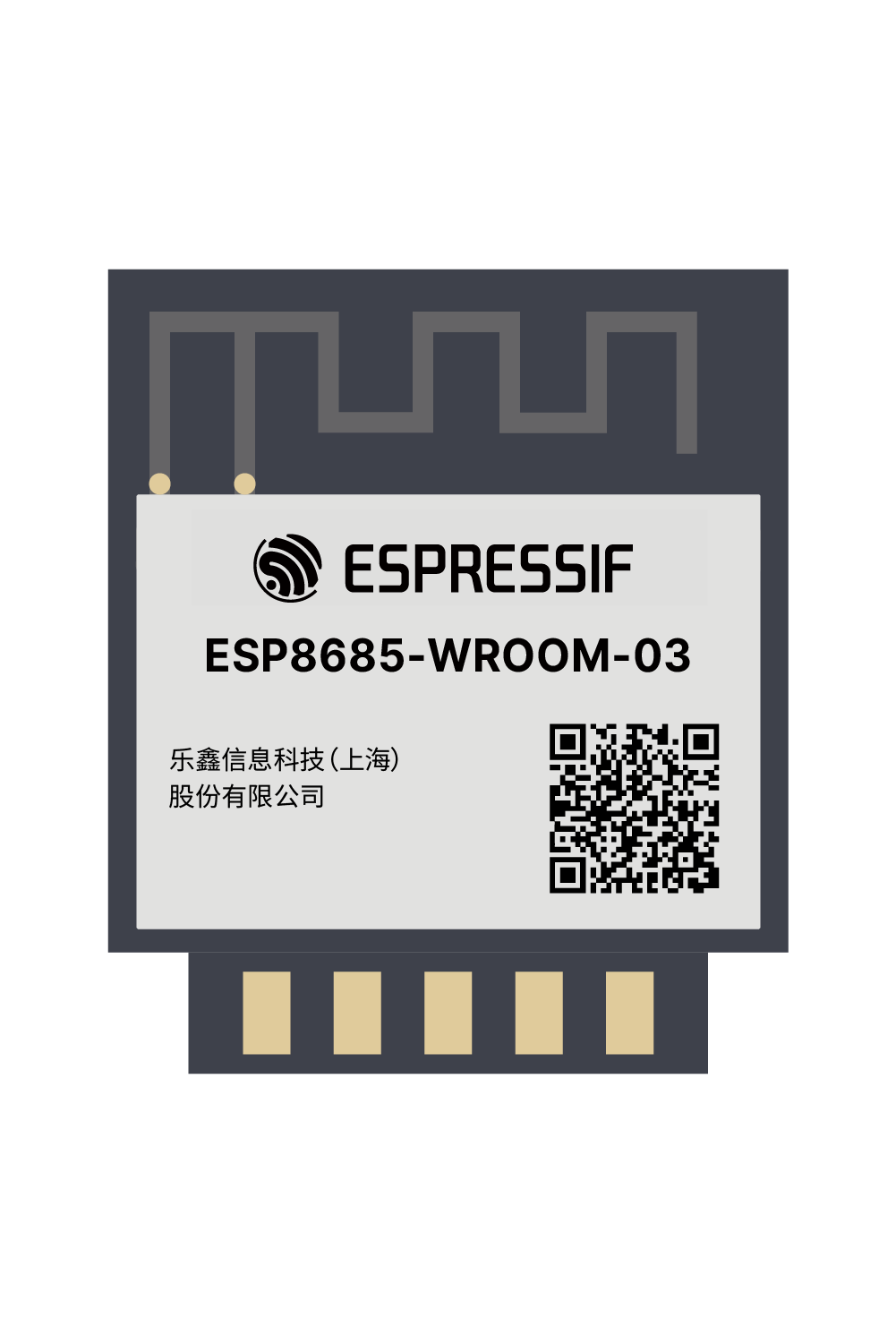

ESP8685-WROOM-03 基于 ESP8685 芯片，是一款竖插使用的模组，共有 8 个可用 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、LED PWM、I2S、红外控制等功能使用。 |
ESP8685H4 | 15×17.3×2.8 |
11 |
2, 4 | N/A | PCB 天线 |
N/A |
ESP8685-WROOM-03 PCB Footprint.dxf |
|

|
ESP8685-WROOM-04 基于 ESP8685 芯片，是一款通过贴片使用的模组，共有 13 个 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、LED PWM、I2S、红外控制等功能使用。 |
ESP8685H4 | 16×24×3 |
17 |
2, 4 | N/A | PCB 天线 |
N/A |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8685-WROOM-04%20PCB... | |

|

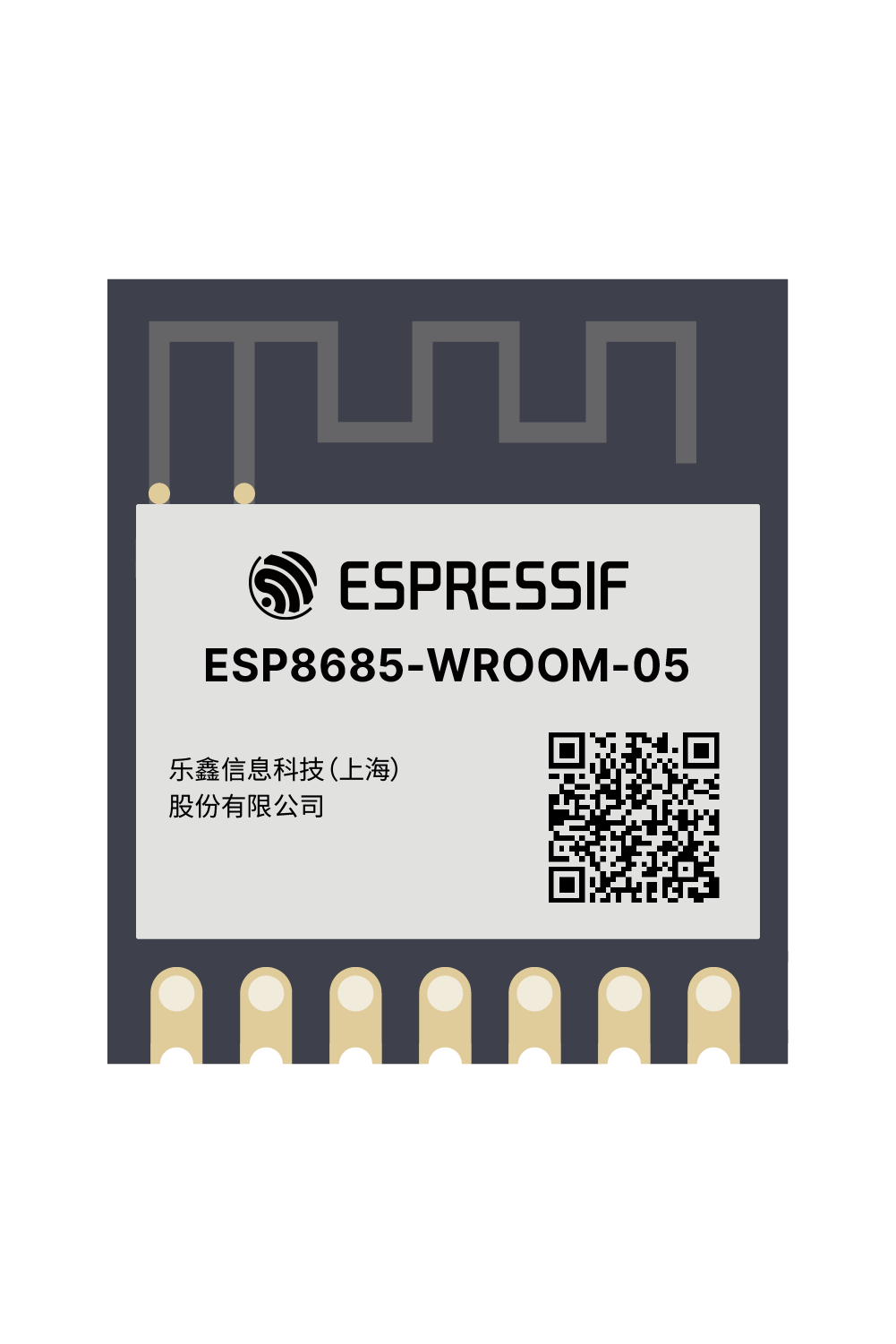

ESP8685-WROOM-05 基于 ESP8685 芯片，是一款兼容贴片，通过插针连接使用的模组，共有 5 个可用 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、LED PWM、I2S、红外控制等功能使用。 |
ESP8685H4 | 15×17.3×2.8 |
7 |
2, 4 | N/A | PCB 天线 |
N/A |
ESP8685-WROOM-05 PCB Footprint.dxf |
|

|

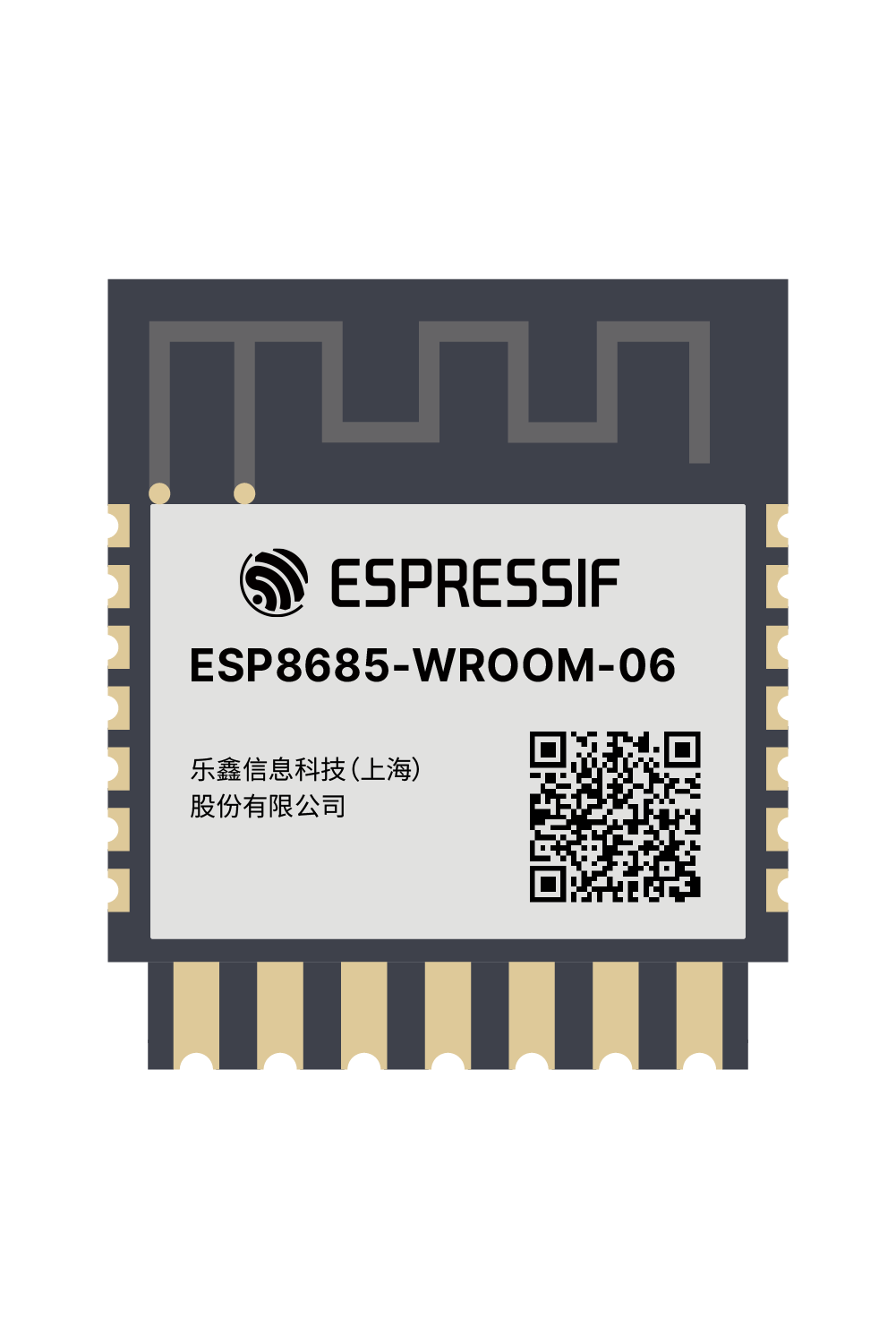

ESP8685-WROOM-06 基于 ESP32-C3 系列 ESP8685 芯片，是一款兼容贴片和竖插使用的模组，贴片使用时共有 15 个可用 GPIO，竖插使用时有 5 个可用 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、LED PWM、I2S、红外控制等功能使用。 |
ESP8685H4 | 15.8×20.3×2.7 |
21 |
2, 4 | N/A | PCB 天线 |
N/A |
ESP8685-WROOM-06 PCB Footprint.dxf |
|

|

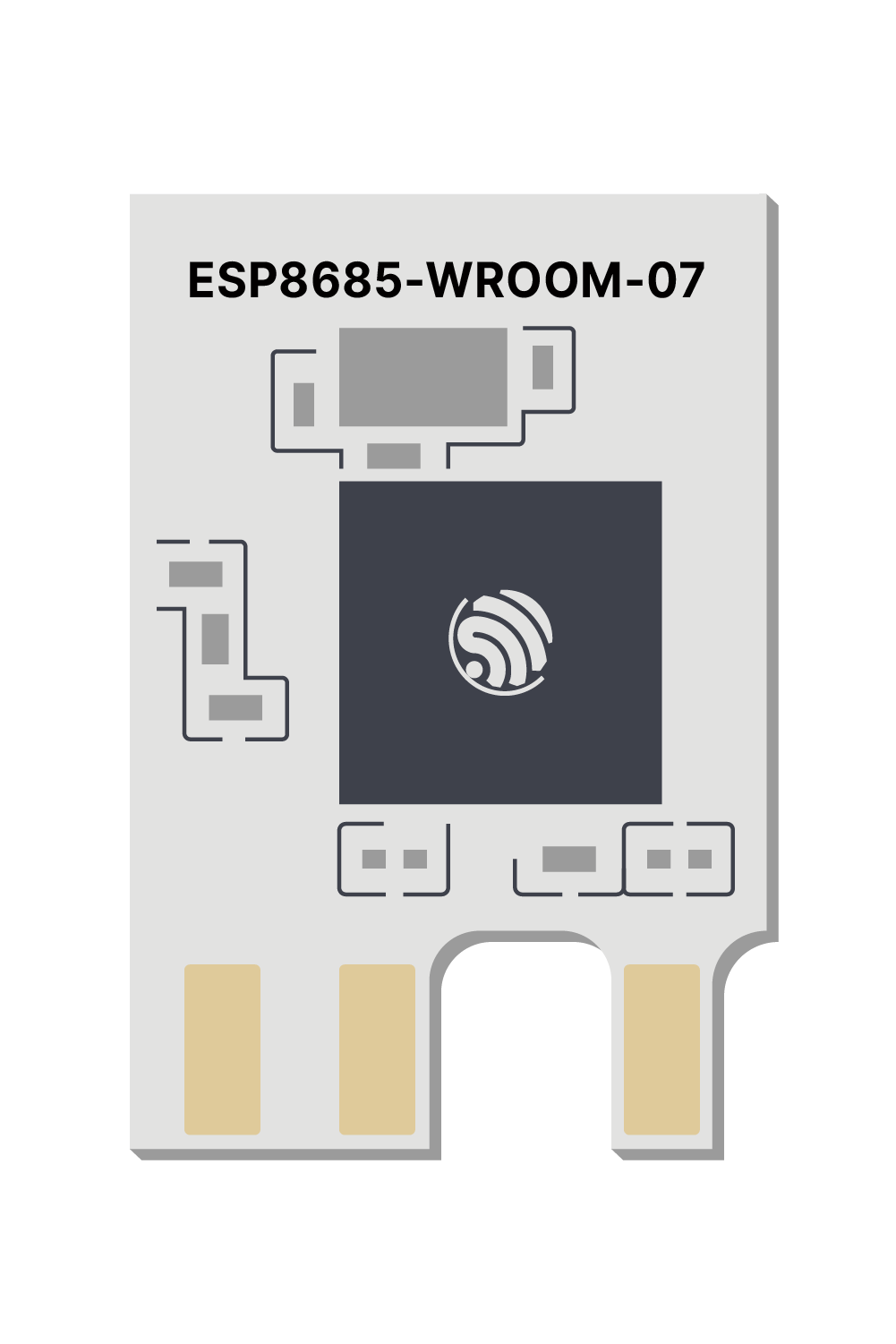

ESP8685-WROOM-07 基于 ESP8685 芯片，是一款竖插使用的模组，尺寸极小，共有 3 个可用 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、LED PWM、I2S、红外控制等功能使用。 |
ESP8685H4 | 8.5×12.7×2.6 |
6 |
2, 4 | N/A | 可接单极子外接天线 |
N/A |
ESP8685-WROOM-07 PCB Footprint.dxf |
ESP32-C2 系列
32-bit RISC-V MCU & 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
- RISC-V 32 位单核处理器，主频高达 120 MHz
- 行业领先的低功耗性能和射频性能
- 内置 272 KB SRAM（其中 16 KB 专用于 cache）、576 KB ROM 存储空间
- 14 个可编程 GPIO，支持常用外设接口如 SPI、UART、I2C、LED PWM 和 DMA
- 通过 RF 认证以及软件协议认证
| 模组 | 技术规格书 | 描述 | 集成芯片 | 尺寸 (mm) | 管脚 | Flash (MB) | PSRAM (MB) | 天线 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|

|
ESP8684-MINI-1 是通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。该模组体积小、功耗低、极具性价比，尤其适合照明设备（包含灯泡、面板、开关等)、传感器、家电等物联网应用。可根据实际应用情况选择配置不同 Flash 容量，构建最具成本效益的物联网方案。 |
ESP8684H2 ESP8684H4 | 13.2×16.6×2.4 |
53 |
1, 2, 4 | N/A | PCB 天线 |
ESP8684-DevKitM-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8684-MINI-1%20PCB%2... | |

|

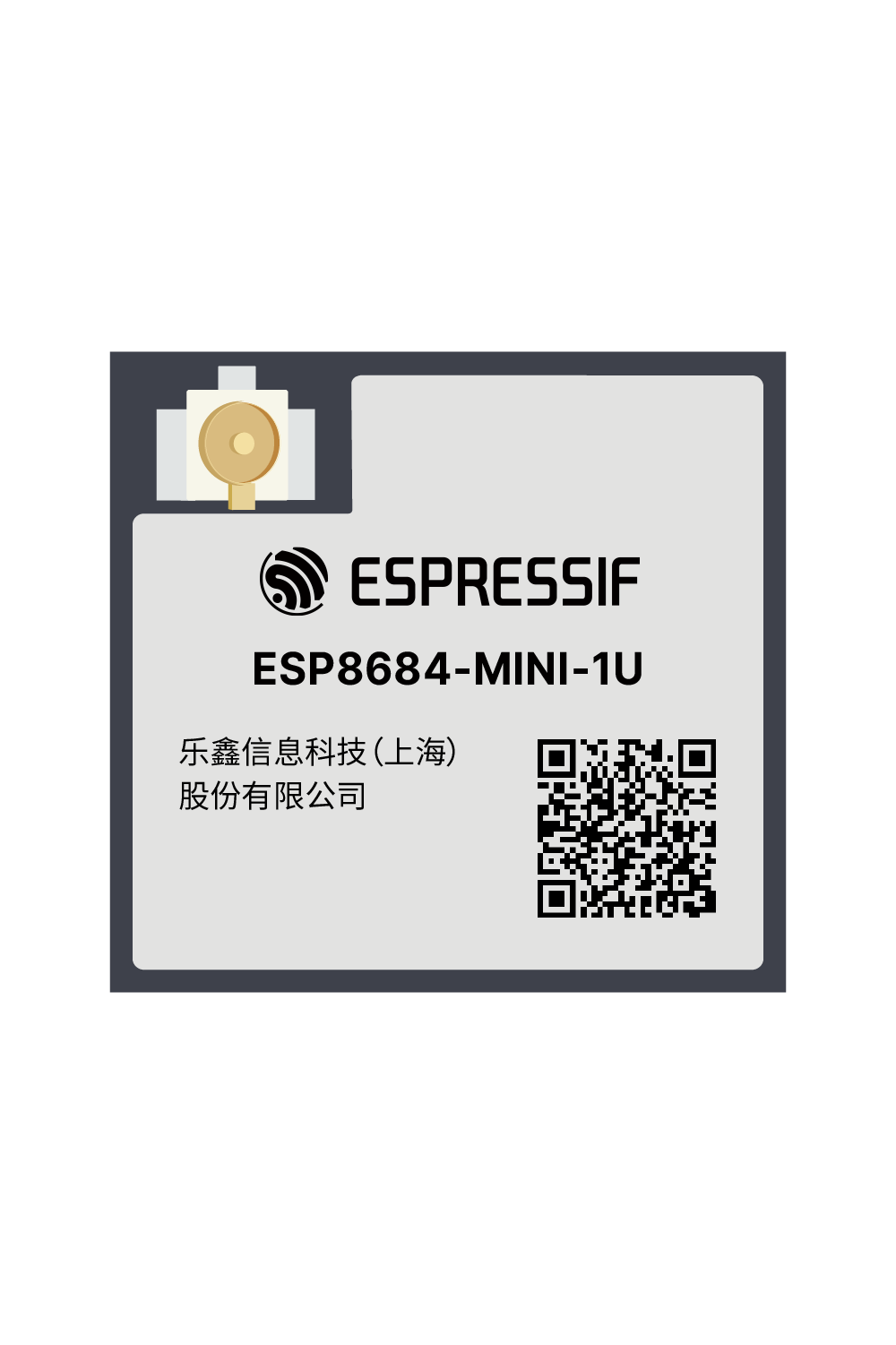

ESP8684-MINI-1U 是通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。该模组体积小、功耗低、极具性价比，尤其适合照明设备（包含灯泡、面板、开关等)、传感器、家电等物联网应用。可根据实际应用情况选择配置不同 flash 容量，构建最具成本效益的物联网方案。 |
ESP8684H2 ESP8684H4 | 13.2×12.5×2.4 |
53 |
1, 2, 4 | N/A | 外接天线座子 |
ESP8684-DevKitM-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8684-MINI-1U%20PCB%... | |

|
ESP8684-WROOM-01C 基于 ESP8684 芯片，是一款通过贴片、插针使用的模组，共有 14 个 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、PWM 等功能使用。 |
ESP8684H2 ESP8684H4 | 16×24×3.1 |
22 |
2, 4 | N/A | PCB 天线 |
N/A |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8684-WROOM-01C%20PC... | |

|

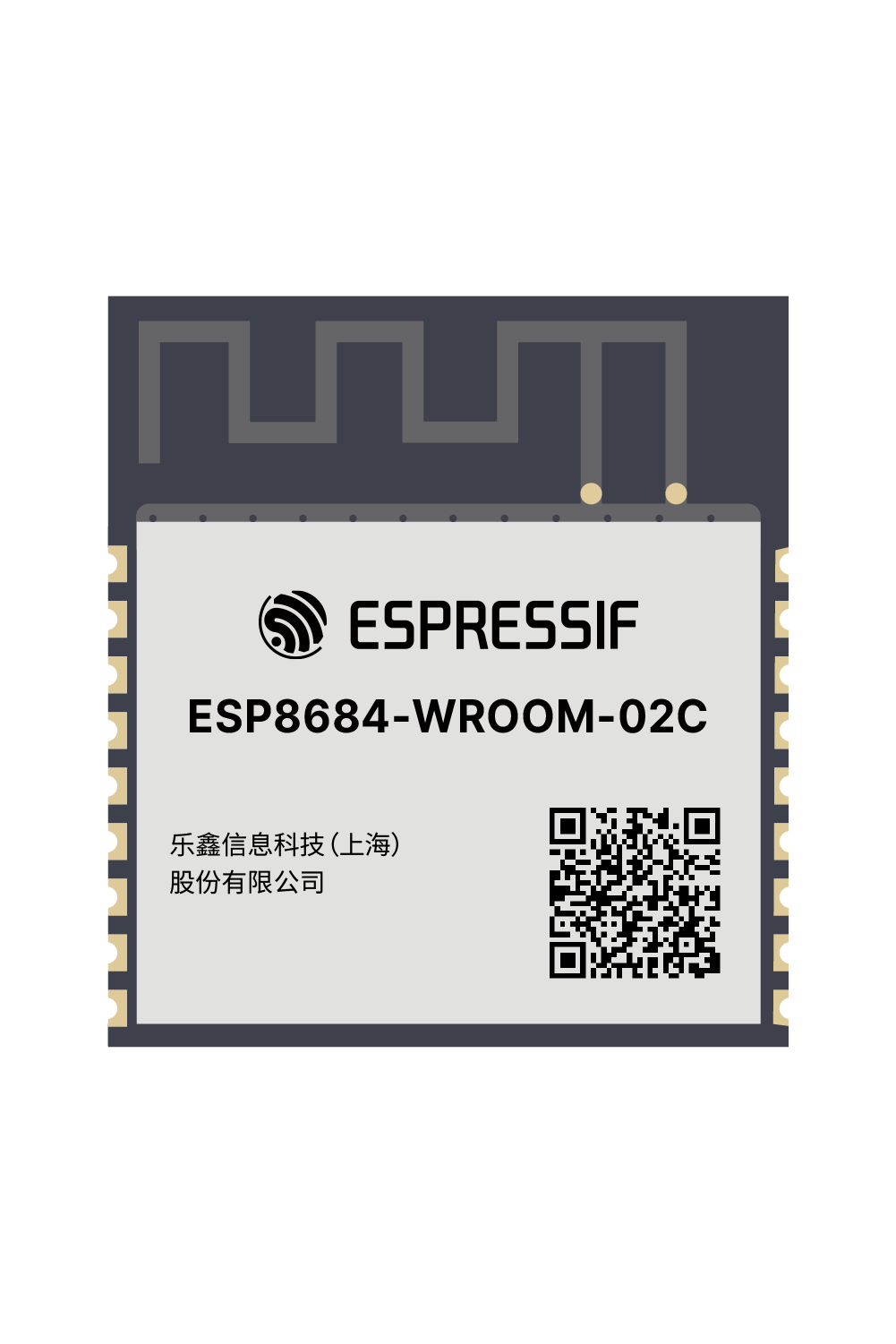

ESP8684-WROOM-02C 基于 ESP8684 芯片，是一款贴片使用的模组，与 ESP-WROOM-02、ESP-WROOM-02D 管脚兼容，共有 14 个可用 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、PWM 等功能使用。 |
ESP8684H2 ESP8684H4 | 18x20x3.2 |
18 |
2, 4 | N/A | PCB 天线 |
N/A |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8684-WROOM-02C%20PC... | |

|

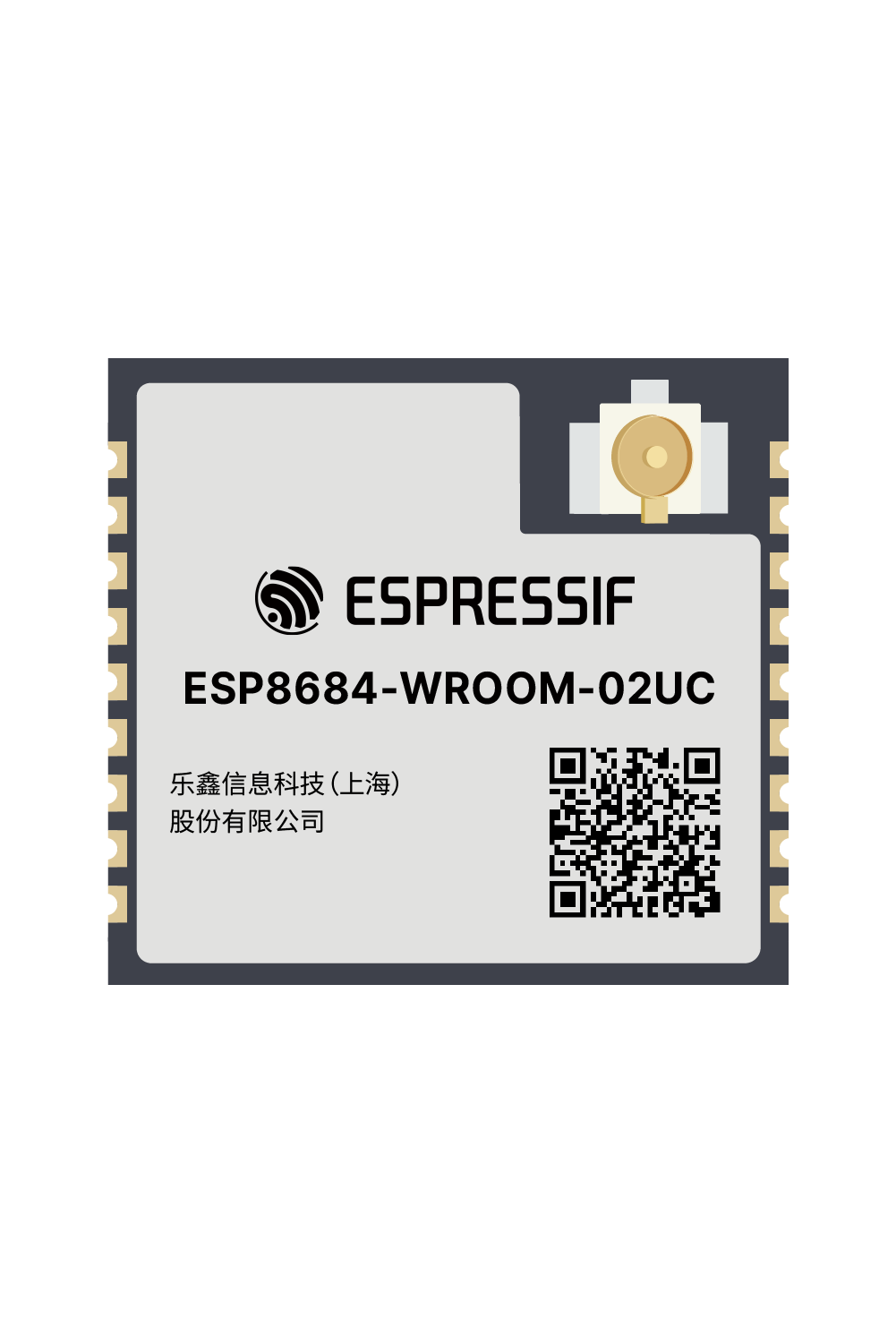

ESP8684-WROOM-02C 基于 ESP8684 芯片，是一款贴片使用的模组，与 ESP-WROOM-02U 管脚兼容，共有 14 个可用 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、PWM 等功能使用。 |
ESP8684H2 ESP8684H4 | 18x20x3.2 |
18 |
2, 4 | N/A | 外接天线座子 |
ESP8684-DevKitC-02 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8684-WROOM-02UC%20P... | |

|
ESP8684-WROOM-03 基于 ESP8684 芯片，是一款竖插使用的模组，共有 8 个可用 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、PWM 等功能使用。 |
ESP8684H2 ESP8684H4 | 15×17.3×2.8 |
11 |
2, 4 | NA | PCB 天线 |
N/A |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8684-WROOM-03%20PCB... | |

|

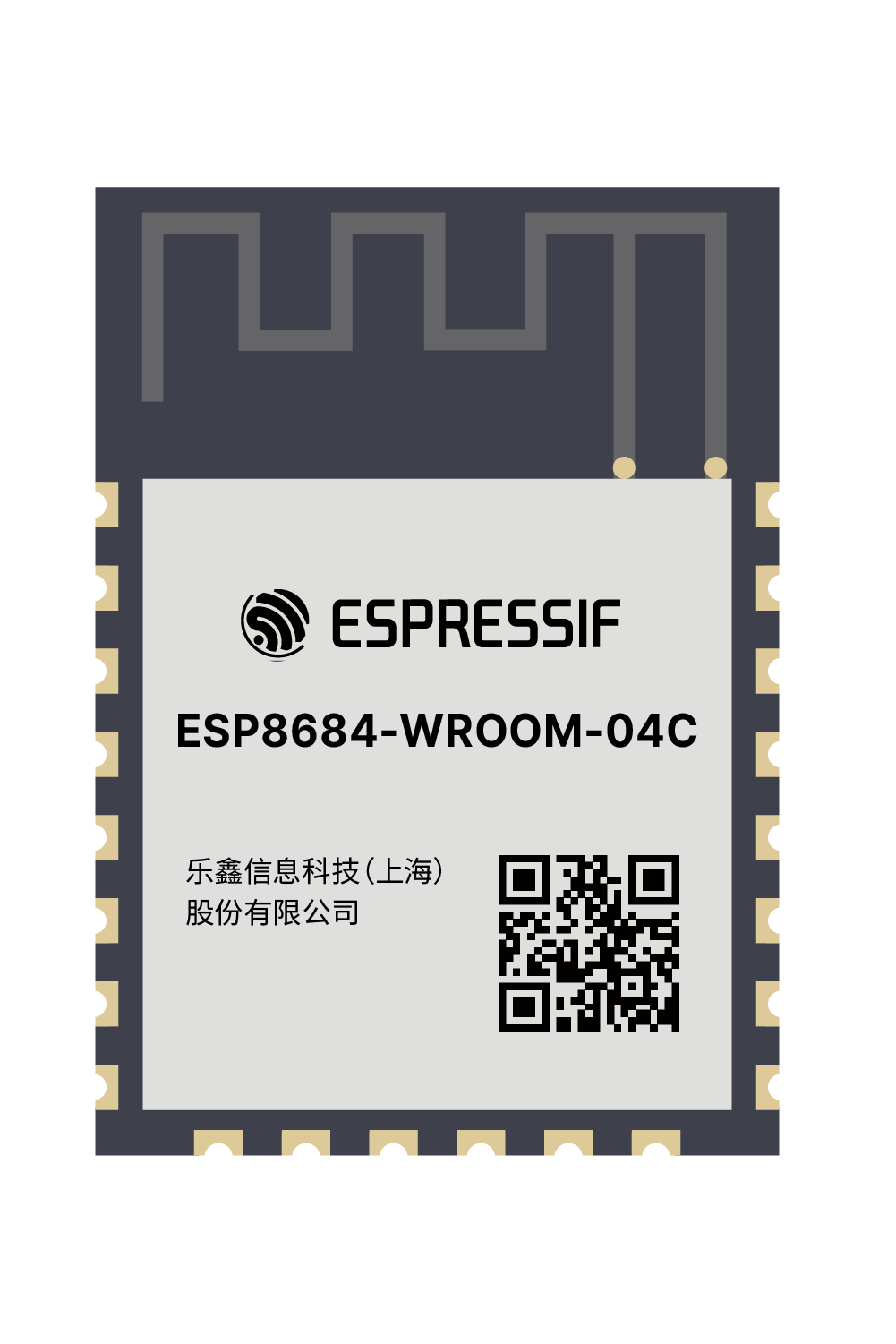

ESP8684-WROOM-04C 基于 ESP8684 芯片，是一款通过贴片使用的模组，共有 13 个 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、PWM 等功能使用。 |
ESP8684H2 ESP8684H4 | 16×24×3.1 |
17 |
2, 4 | N/A | PCB 天线 |
N/A |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8684-WROOM-04C%20PC... | |

|
ESP8684-WROOM-05 基于 ESP8684 芯片，是一款兼容贴片、插针连接使用的模组，共有 5 个可用 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、PWM 等功能使用。 |
ESP8684H2 ESP8684H4 | 15×17.3×2.8 |
7 |
2, 4 | N/A | PCB 天线 |
N/A |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8684-WROOM-05%20PCB... | |

|

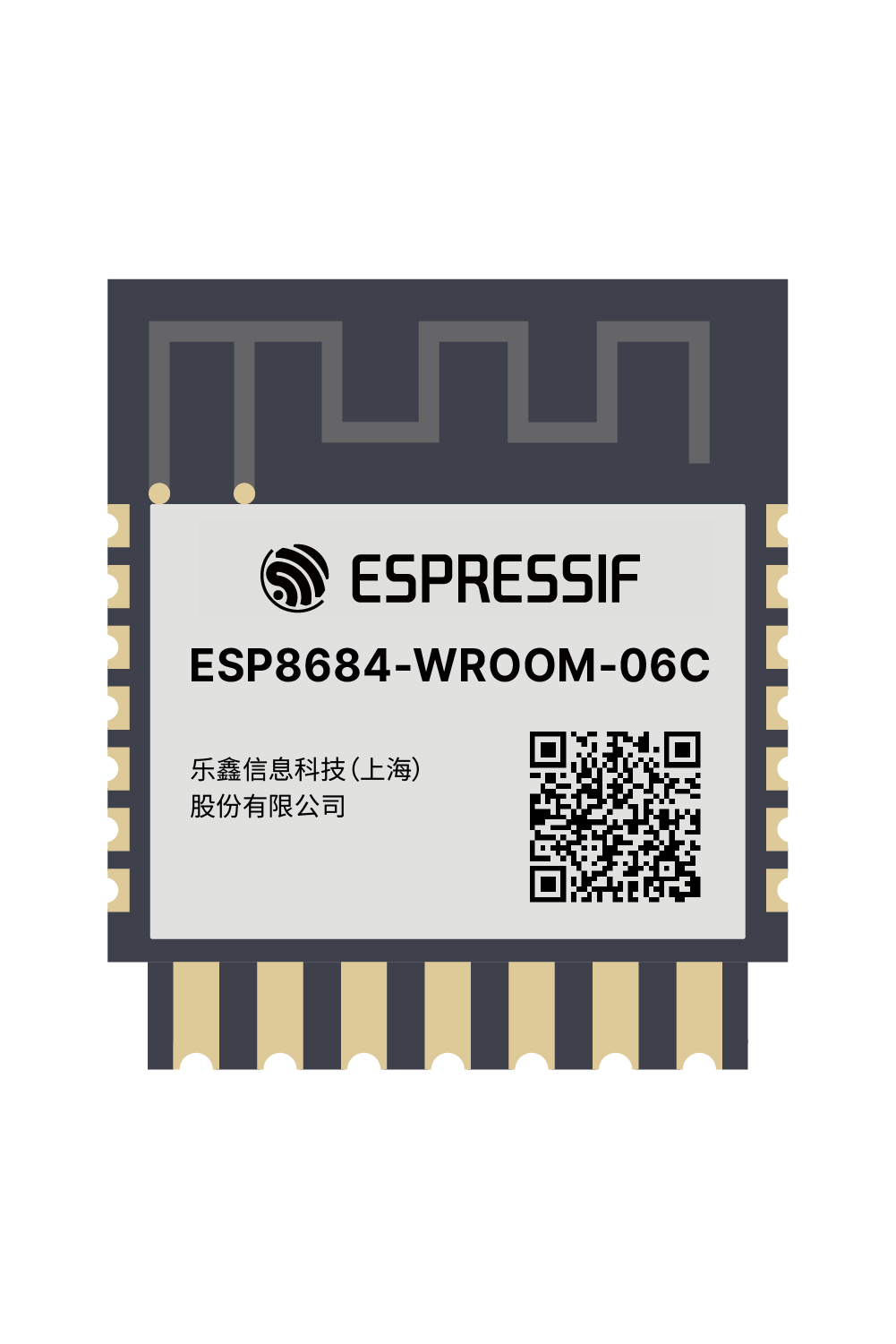

ESP8684-WROOM-06C 基于 ESP8684 芯片，是一款兼容贴片和竖插使用的模组，贴片使用时共有 14 个可用 GPIO，竖插使用时有 5 个可用 GPIO，支持通过软件灵活配置为 UART、SPI、I2C、PWM 等功能使用。 |
ESP8684H2 ESP8684H4 | 15.8×20.3×2.7 |
21 |
2, 4 | N/A | PCB 天线 |
N/A |
ESP8684-WROOM-06C PCB Footprint.dxf |
|

|

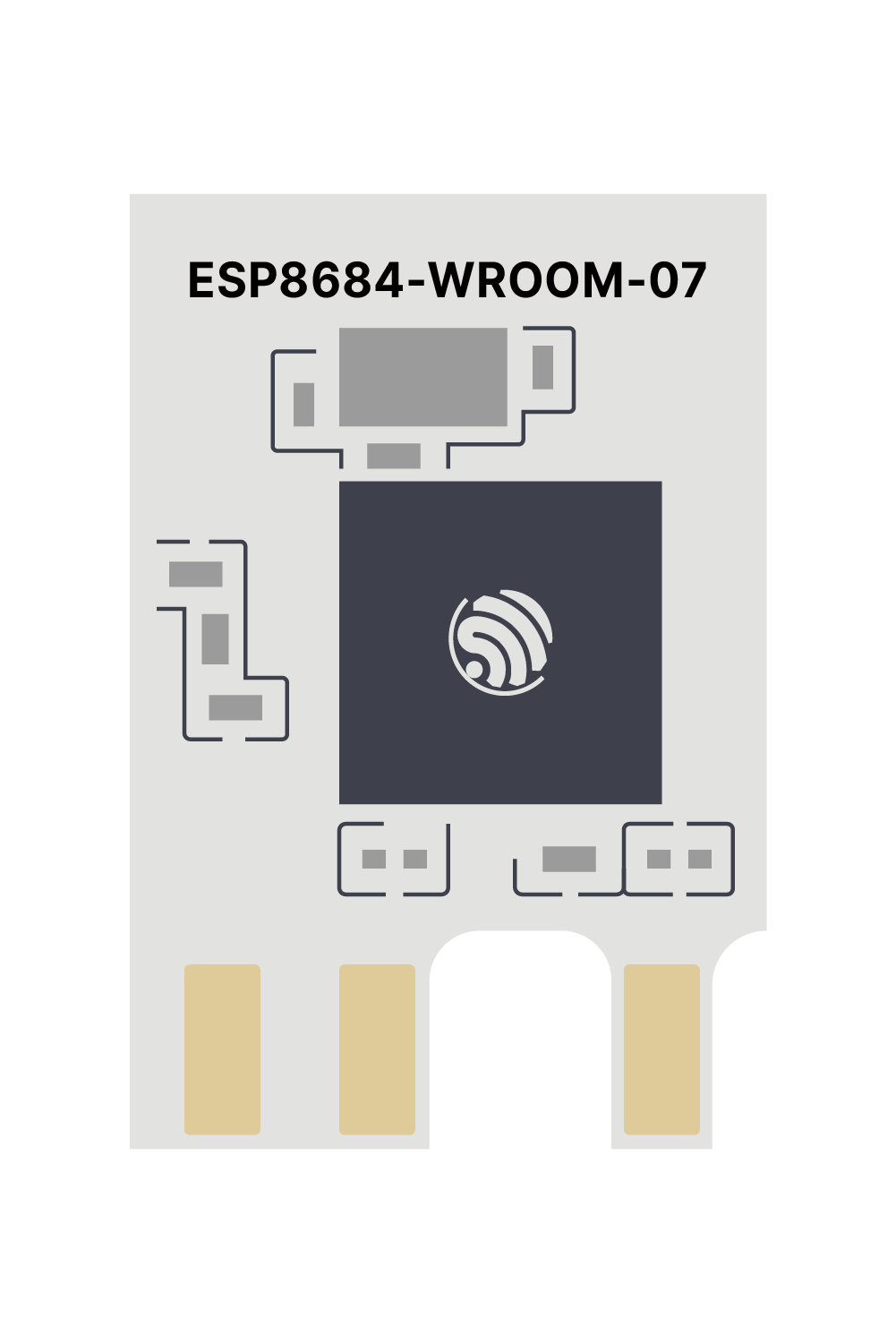

ESP8684-WROOM-07 基于 ESP8684 芯片，是一款竖插使用的模组，尺寸极小，共有 3 个可用 GPIO，支持通过软件灵活配置为 UART、I2C、PWM 等功能使用。 |
ESP8684H2 ESP8684H4 | 8.5x12.7x2.6 |
6 |
2, 4 | N/A | 可接单极子外接天线 |
N/A |
https://www.espressif.com/sites/default/files/modules-dxf/ESP8684-WROOM-07%20PCB... |
ESP32-H 系列
ESP32-H2 系列
32-bit RISC-V MCU & Bluetooth 5 (LE) & IEEE 802.15.4
- 32-bit RISC-V 32 位单核处理器，主频高达 96 MHz
- 320 KB SRAM、128 KB ROM 存储空间，4 KB LP Memory，支持外接 flash
- 19 个可编程 GPIO，支持常用外设接口如 UART、SPI、I2C、I2S、红外收发器、LED PWM、全速 USB 串口/JTAG 控制器、GDMA、MCPWM
- 可用于构建 Thread 终端设备；与其他 Wi-Fi SoC 结合可构建 Thread 边界路由器、Matter 网桥
| 模组 | 技术规格书 | 描述 | 集成芯片 | 尺寸 (mm) | 管脚 | Flash (MB) | PSRAM (MB) | 天线 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|

|

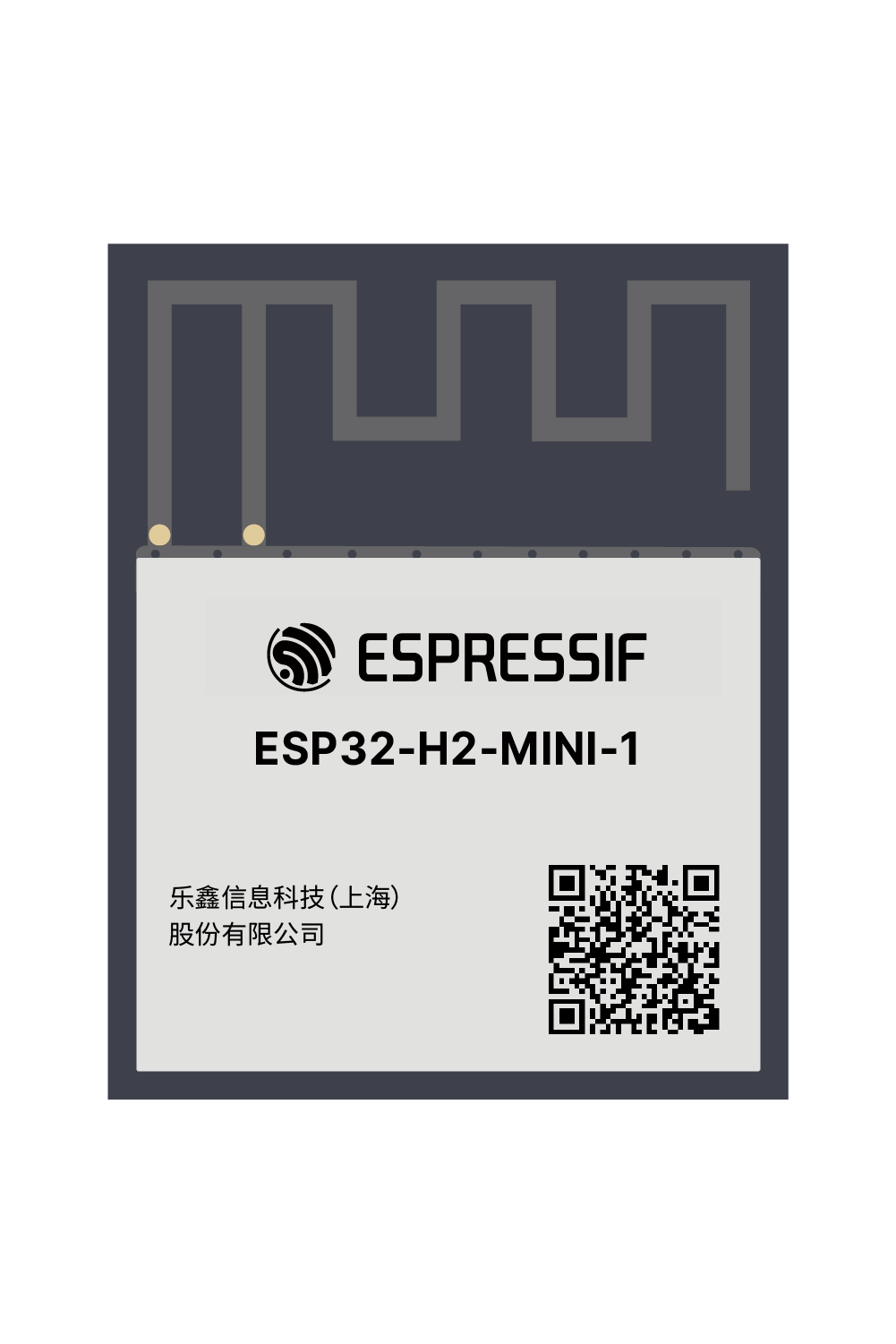

ESP32-H2-MINI-1 是一款通用型低功耗蓝牙和 IEEE 802.15.4 双模模组，功能强大，其核心为 ESP32-H2 芯片，非常适用低功耗物联网场景，比如可构建基于 Matter 协议的智能家居设备，实现多生态系统的互联互通，也可通过与 Wi-Fi SoC 组合搭建边界路由器 (Thread Border Router)。该模组体积小巧，模组封装和主要管脚兼容 ESP32-C3-MINI、ESP32-C6-MINI 系列模组。 |
ESP32-H2FH2 ESP32-H2FH4 | 13.2×16.6×2.4 |
53 |
1, 2, 4 | N/A | PCB 天线 |
ESP32-H2-DevKitM-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-H2-MINI-1%20PCB%... | |

|

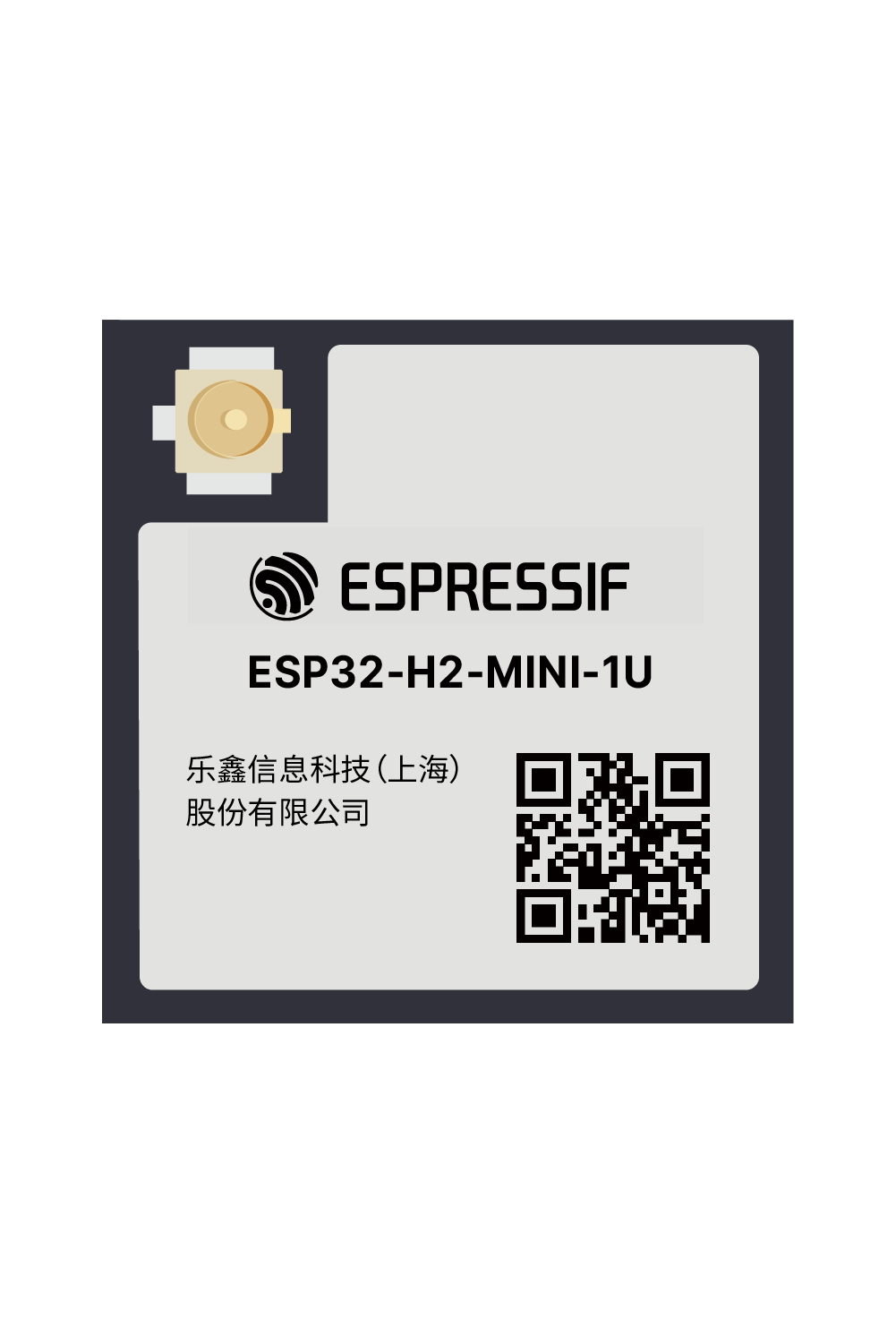

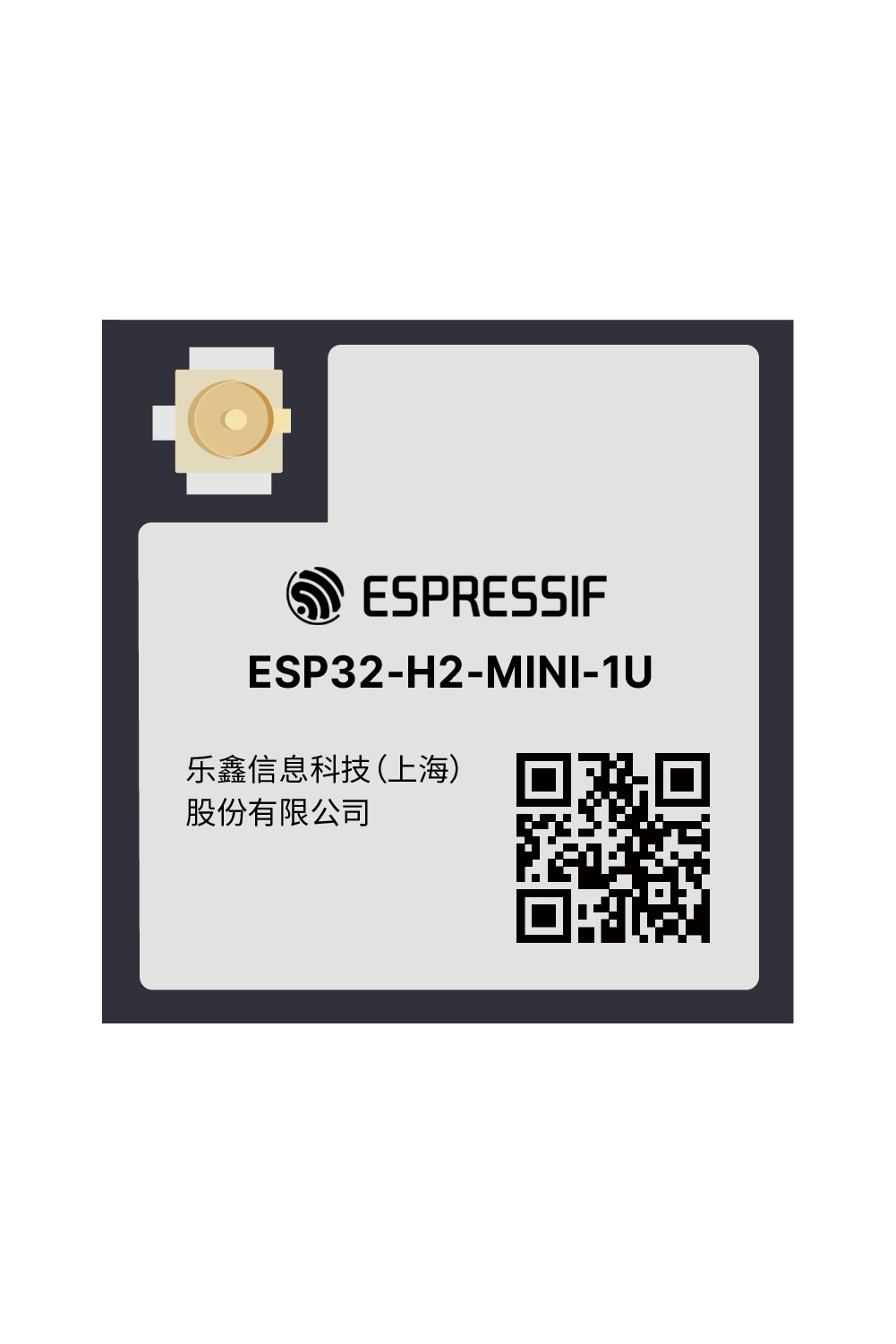

ESP32-H2-MINI-1U 是一款通用型低功耗蓝牙®和 IEEE 802.15.4 双模模组，功能强大，其核心为 ESP32-H2 芯片，非常适用低功耗物联网场景，比如可构建基于 Matter 协议的智能家居设备，实现多生态系统的互联互通，也可通过与Wi-Fi SoC 组合搭建边界路由器 (Thread Border Router)。该模组体积小巧，模组封装和主要管脚兼容 ESP32-C3-MINI、ESP32-C6-MINI 系列模组。 |
ESP32-H2FH2 ESP32-H2FH4 | 13.2×12.5×2.4 |
53 |
2, 4 | N/A | 外接天线座子 |
ESP32-H2-DevKitM-1 |
ESP32-H2-MINI-1U PCB Footprint.dxf
|
|

|

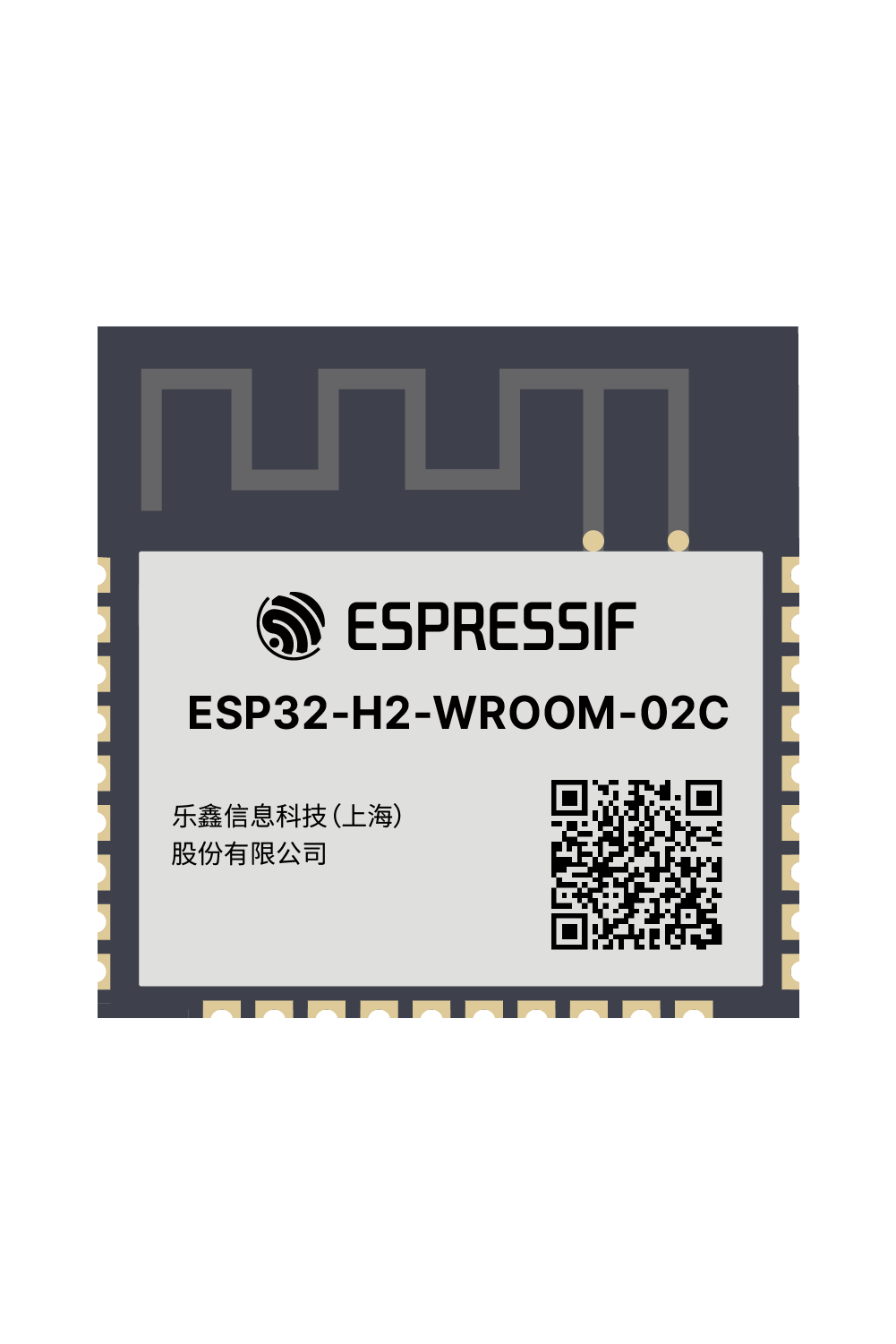

ESP32-H2-WROOM-02C 基于 ESP32-H2 芯片，是一款贴片使用的模组，与 ESP8684-WROOM-02C/UC, ESP-WROOM-02D/U, ESP-WROOM-02 主要管脚兼容，共有 19 个可用 GPIO，支持通过软件灵活配置为 UART，LED PWM，I2C，SPI，I2S，红外控制等功能使用。 |
ESP32-H2FH2 ESP32-H2FH4 | 18.0 × 20.0 × 3.2 |
29 |
2, 4 | N/A | PCB 天线 |
ESP32-Module-Prog-1(R) ESP-Module-Prog-SUB-02 |
N/A | |

|
ESP32-H2-WROOM-03 基于 ESP32-H2 芯片，是一款竖插使用的模组，共有 8 个可用 GPIO，支持通过软件灵活配置为 UART，LED PWM，I2C，红外控制等功能使用。 |
ESP32-H2FH2 ESP32-H2FH4 | 15.0×17.3×2.8 |
11 |
2, 4 | N/A | PCB 天线 |
N/A |
N/A | |

|
ESP32-H2-WROOM-07 基于 ESP32-H2 芯片，是一款竖插使用的模组，尺寸极小，共有 3 个可用 GPIO，支持通过软件灵活配置为 UART，SPI，I2C，LED PWM，I2S，红外控制等功能使用。 |
ESP32-H2FH2 ESP32-H2FH4 | 8.5×12.7×2.6 |
6 |
2, 4 | N/A | 可接单极子外接天线 |
N/A |
N/A |
ESP32 系列
32-bit MCU & 2.4 GHz Wi-Fi & Bluetooth/Bluetooth LE
- 集成 ESP32 系列芯片，两个或一个可以单独控制的 Xtensa® 32-bit LX6 处理器，时钟频率可调，范围为 80 MHz 到 240 MHz
- +19.5 dBm 天线端输出功率，确保良好的覆盖范围
- 传统蓝牙支持 L2CAP，SDP，GAP，SMP，AVDTP，AVCTP，A2DP (SNK) 和 AVRCP (CT) 协议
- 低功耗蓝牙 (Bluetooth LE) 支持 L2CAP，GAP，GATT，SMP，和 GATT 之上的 BluFi，SPP-like 协议等
- 低功耗蓝牙连接智能手机，发送低功耗信标，方便检测
- 睡眠电流小于 5 μA，适用于电池供电的可穿戴电子设备
- 外设包括电容式触摸传感器，霍尔传感器，SD 卡接口，以太网，高速 SPI，UART，I2S 和 I2C
- 通过 RF 认证以及软件协议认证
| 模组 | 技术规格书 | 描述 | 集成芯片 | 尺寸 (mm) | 管脚 | Flash (MB) | PSRAM (MB) | 天线 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|

|

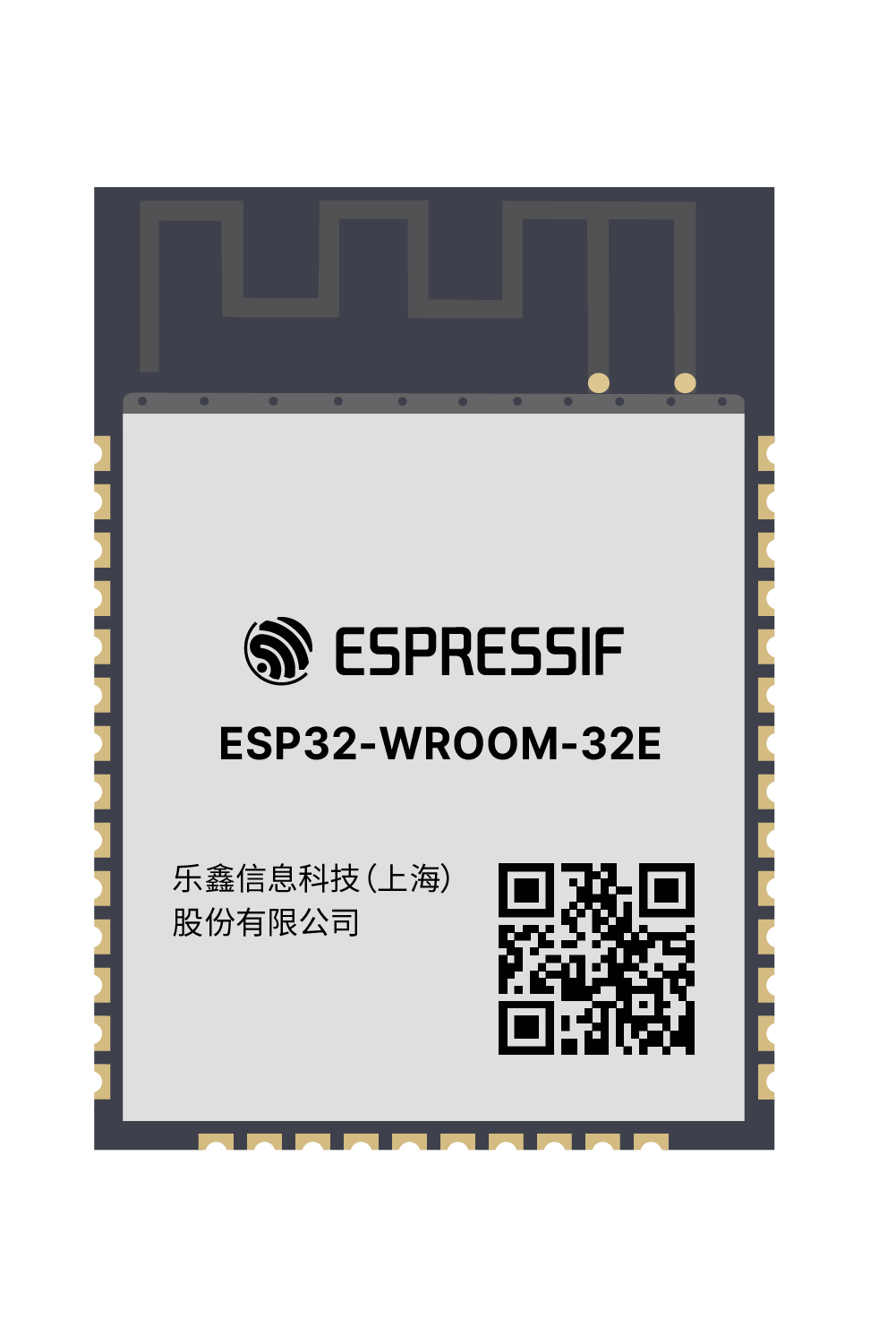

ESP32-WROOM-32E 集成 ESP32-D0WD-V3 芯片，具有更高的稳定性和安全性能。 |
ESP32-D0WD-V3 ESP32-D0WDR2-V3 | 18x25.5x3.1 |
38 |
4,8,16 | N/A | PCB 天线 |
ESP32-DevKitC |
ESP32-WROOM-32D&32E&32SE,ESP32-SOLO-1 PCB Footprint.dxf
|
|

|

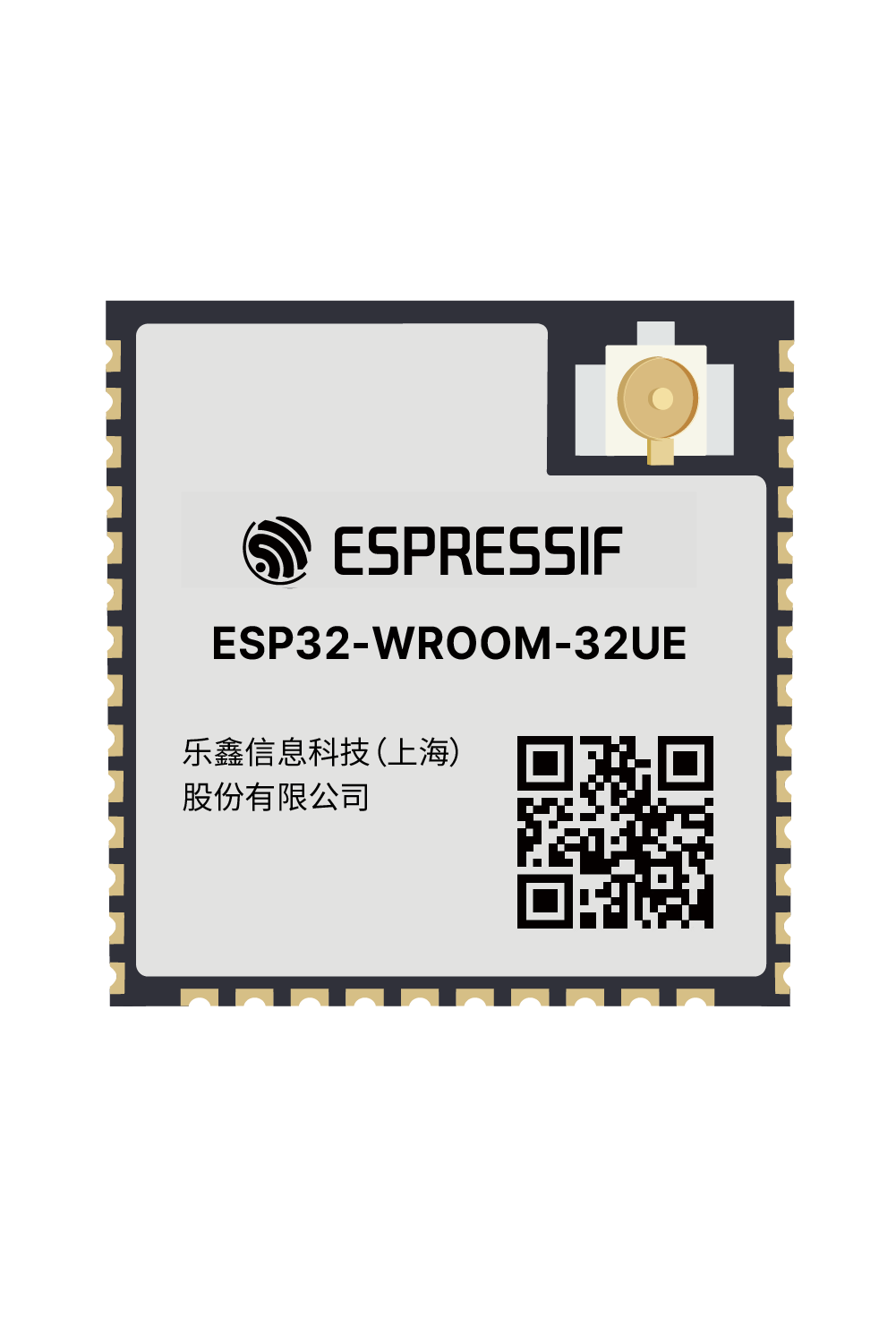

ESP32-WROOM-32UE 集成 ESP32-D0WD-V3 芯片，具有更高的稳定性和安全性能。 |
ESP32-D0WD-V3 ESP32-D0WDR2-V3 | 18x19.2x3.2 |
38 |
4,8,16 | N/A | 外接天线座子 |
ESP32-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROOM-32UE%20PCB... | |

|

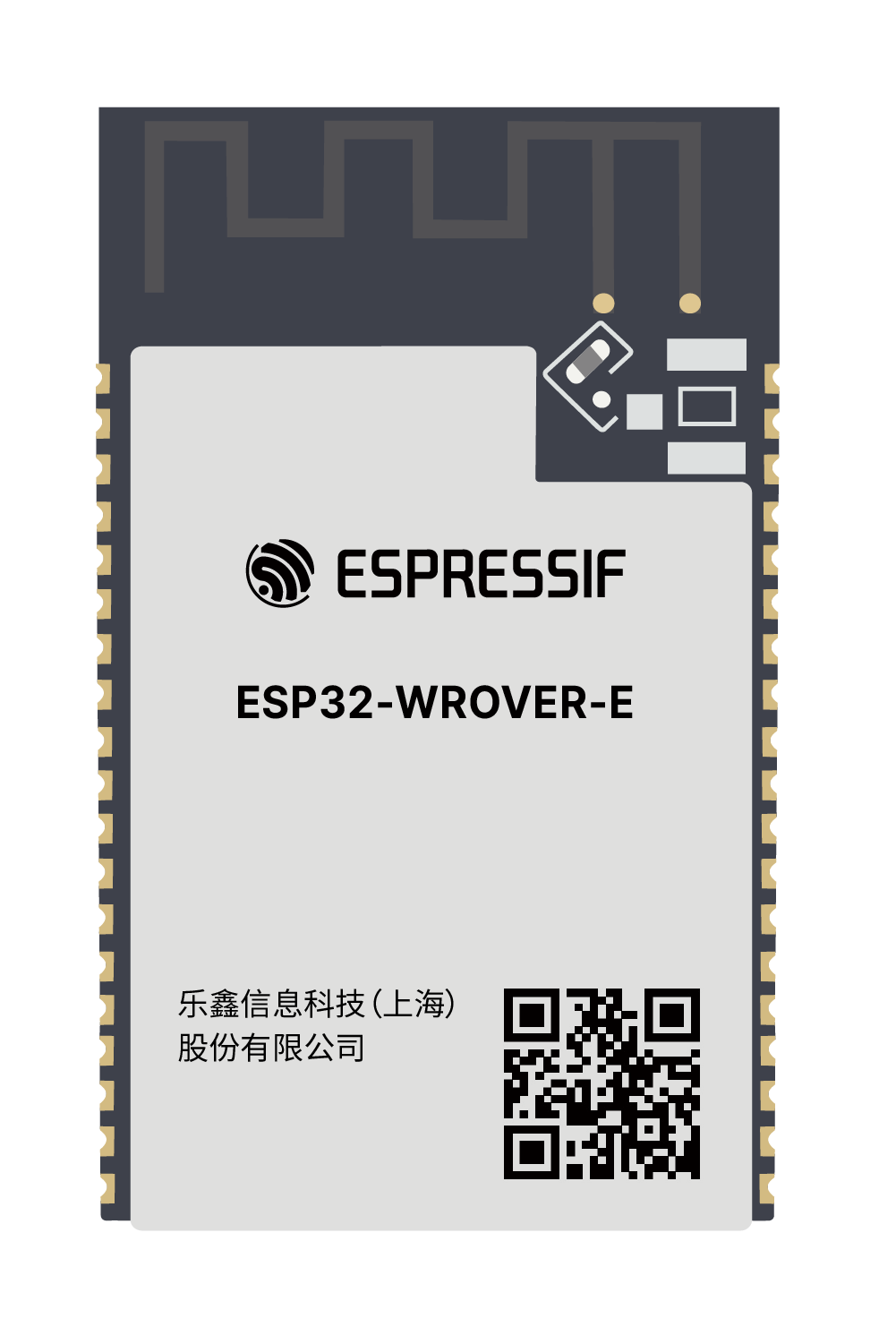

ESP32-WROVER-E 集成 ESP32-D0WD-V3 芯片。 |
ESP32-D0WD-V3 ESP32-D0WDR2-V3 | 18x31.4x3.3 |
38 |
4,8,16 | 8 | PCB 天线 |
ESP32-DevKitC ESP-WROVER-KIT ESP32-LyraT ESP32-LyraT-Mini ESP32-LyraTD-MSC ESP32-LyraTD-SYNA ESP32-Vaquita-DSPG ESP32-Korvo ESP32-Ethernet-Kit |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROVER-B%26IB%26... | |

|

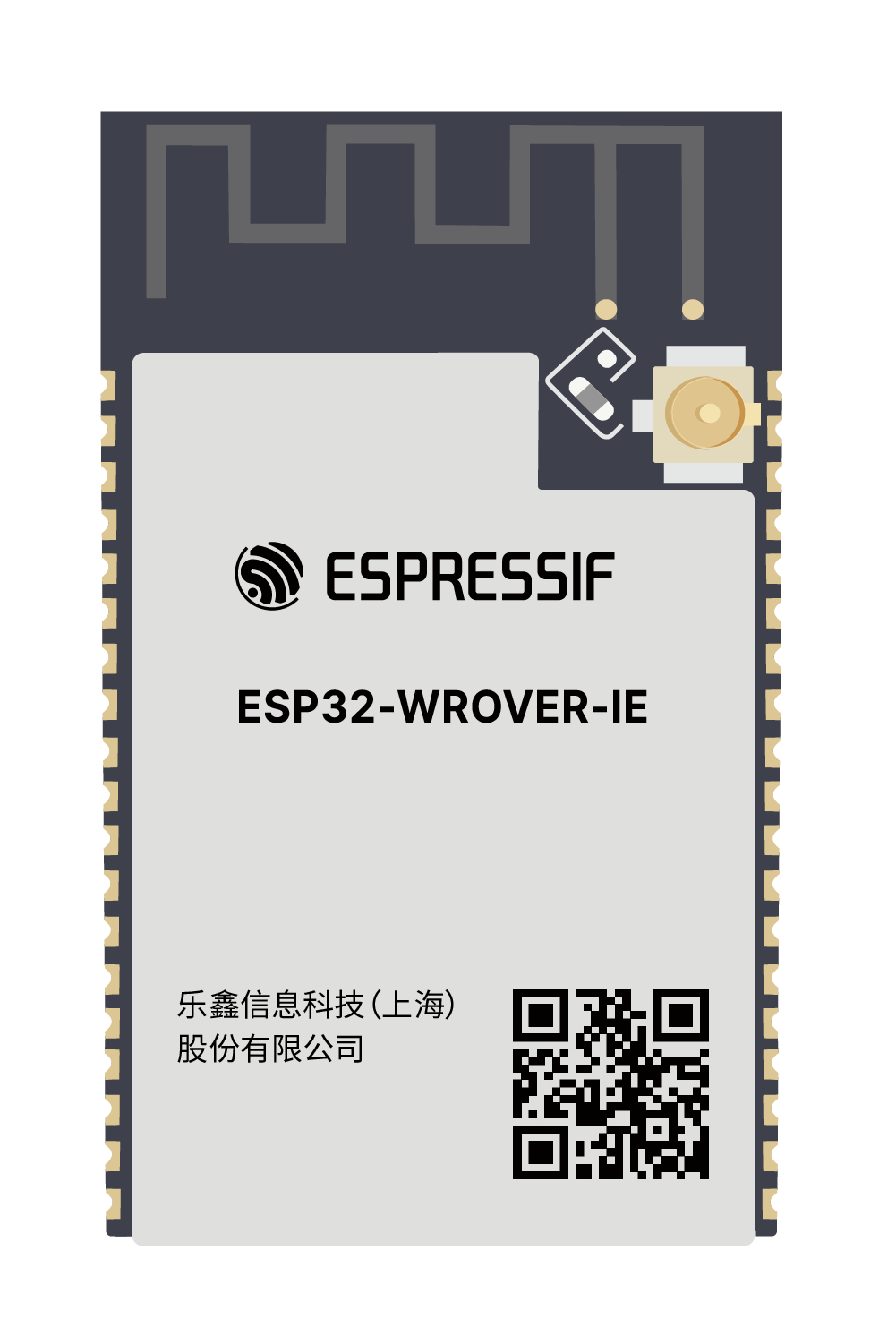

ESP32-WROVER-IE 集成 ESP32-D0WD-V3 芯片。 |
ESP32-D0WD-V3 ESP32-D0WDR2-V3 | 18x31.4x3.3 |
38 |
4,8,16 | 8 | 外接天线座子 |
ESP32-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROVER-B%26IB%26... | |

|

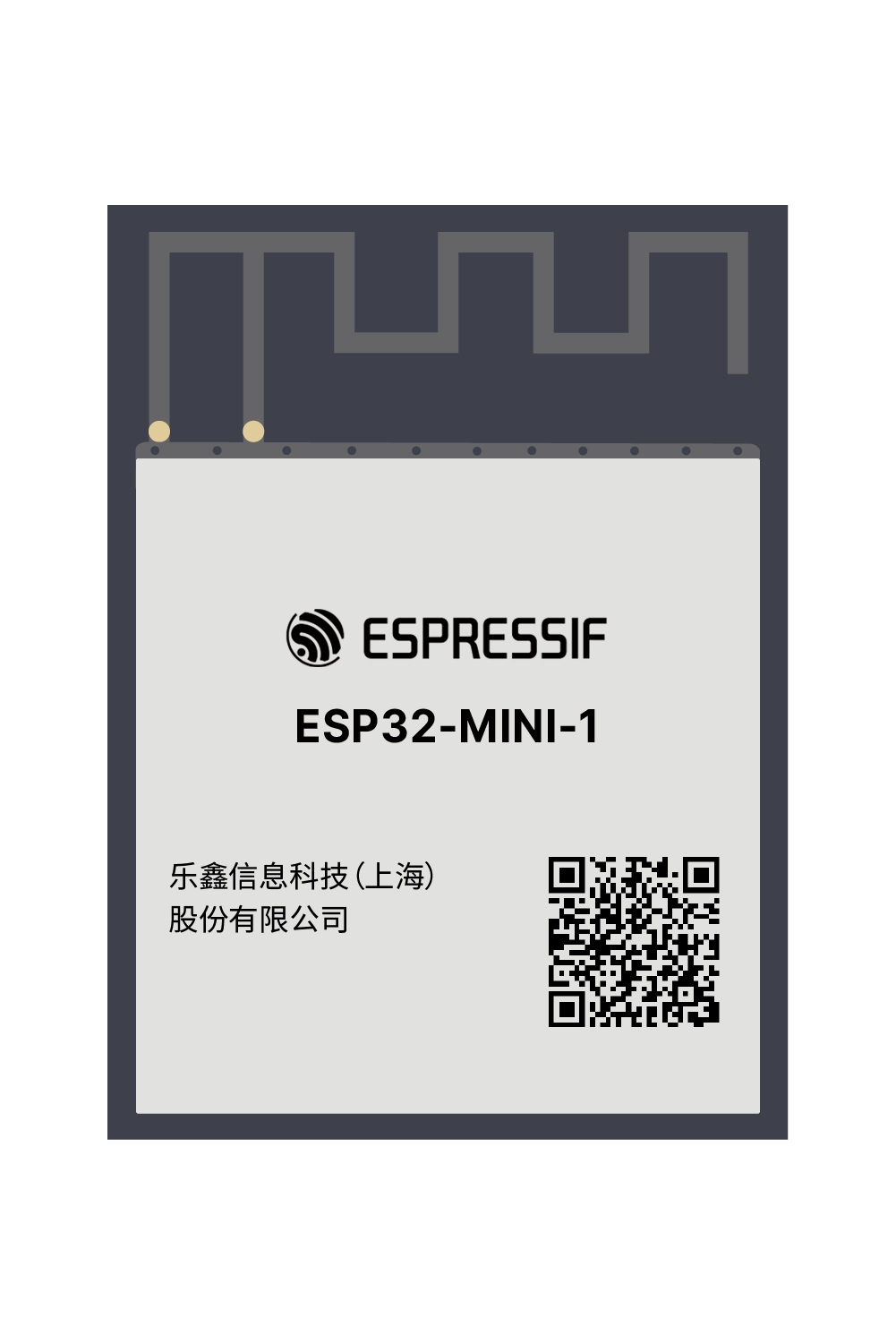

ESP32-MINI-1 是一款通用型 Wi-Fi + Bluetooth® + Bluetooth® LE MCU 模组，功能强大，具有丰富的外设接口，适用各类物联网应用场景，如智能家居、智能楼宇、消费电子、工业控制等。该模组设计精简、尺寸小，尤其适合球泡灯、开关、插座等体积空间小的应用。 |
ESP32-U4WDH | 13.2×19×2.4 |
55 |
4 MB 芯片内置 | N/A | PCB 天线 |
ESP32-DevKitM-1 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-MINI-1%20PCB%20F... | |

|

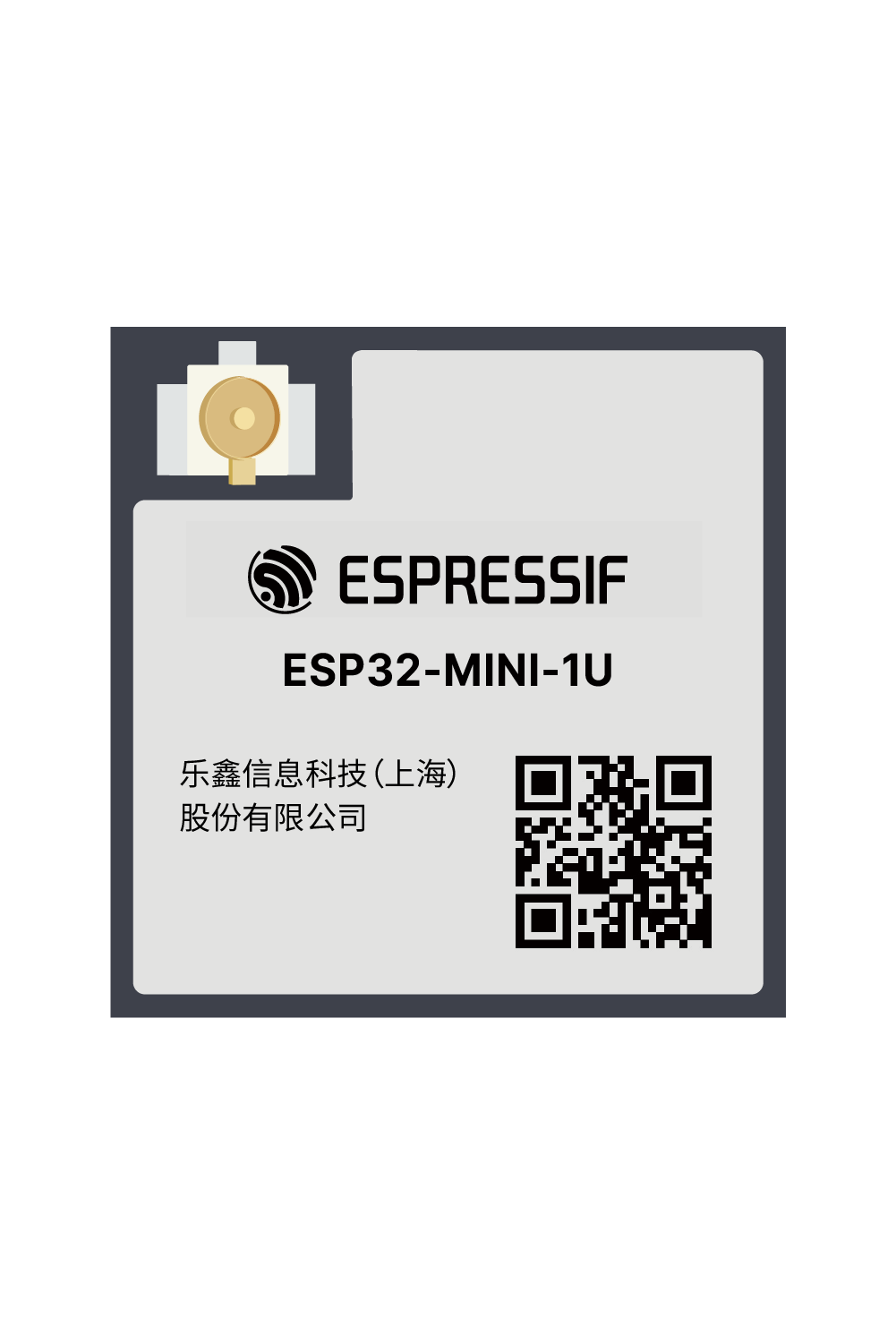

ESP32-MINI-1U 是一款通用型 Wi-Fi + Bluetooth® + Bluetooth® LE MCU 模组，功能强大，具有丰富的外设接口，适用各类物联网应用场景，如智能家居、智能楼宇、消费电子、工业控制等。该模组设计精简、尺寸小，尤其适合球泡灯、开关、插座等体积空间小的应用。 |
ESP32-U4WDH | 13.2×13.5×2.4 |
55 |
4 MB 芯片内置 | N/A | 外接天线座子 |
ESP32-DevKitM-1 |
ESP32-MINI-1U PCB Footprint.dxf
|
|

|

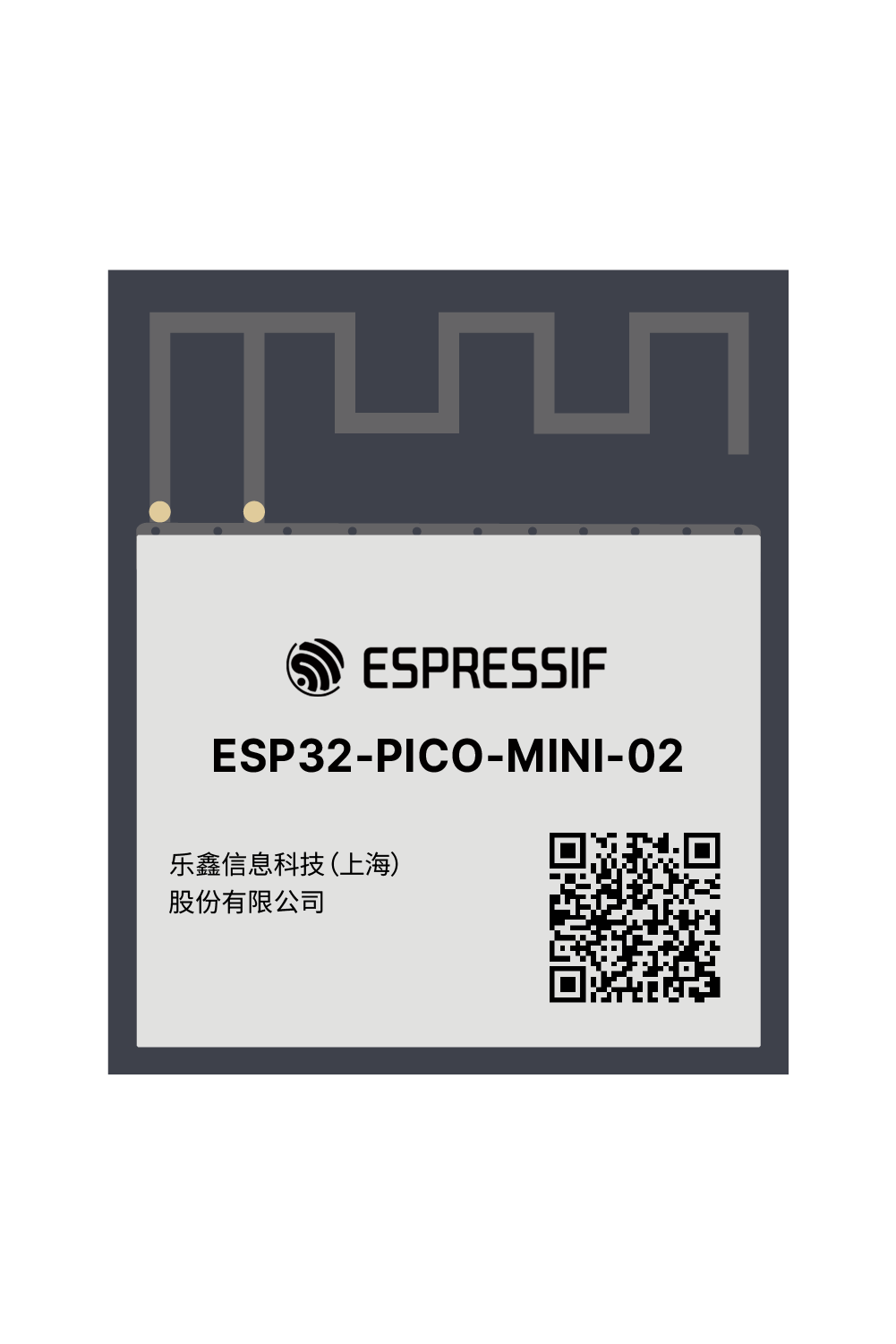

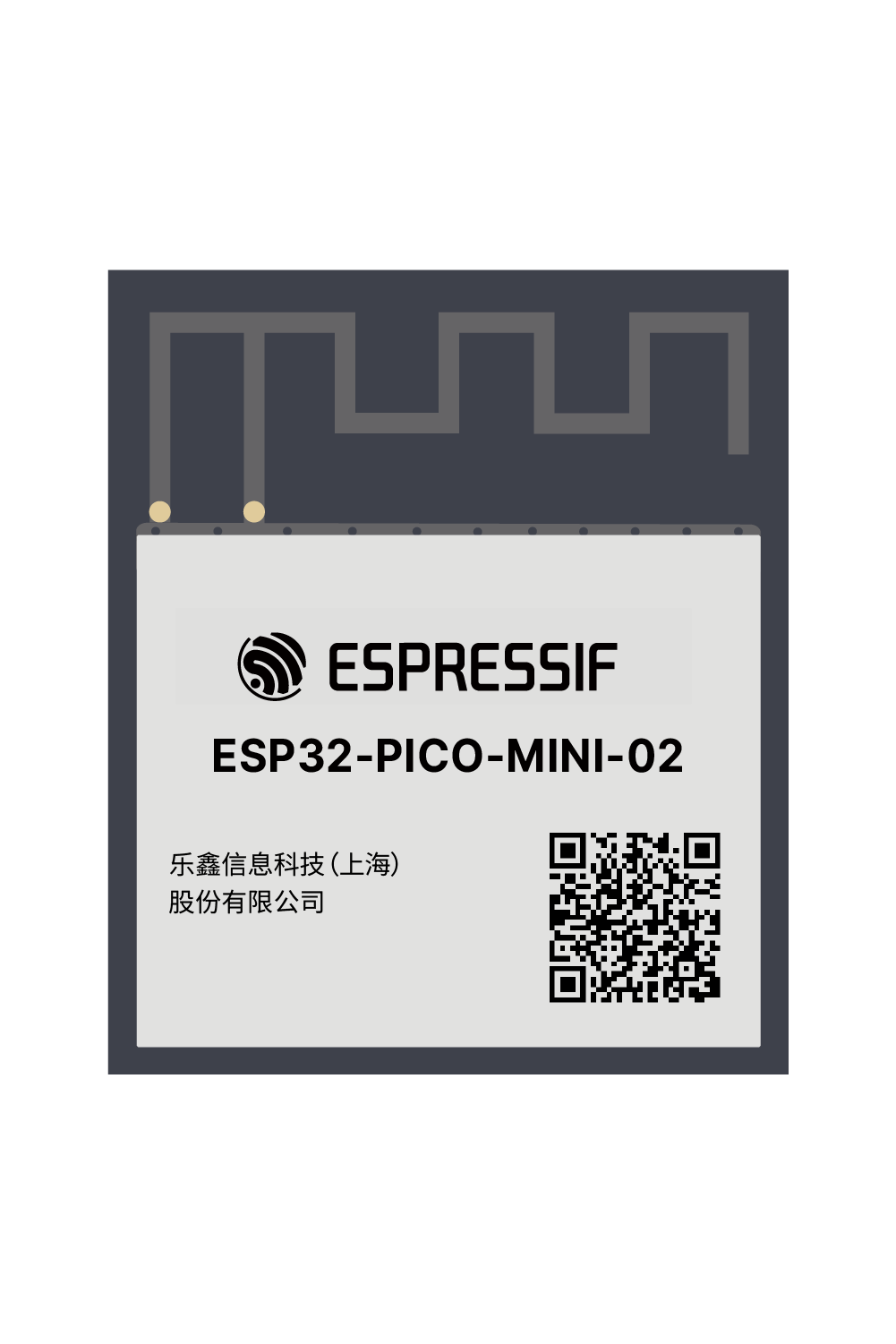

ESP32-PICO-MINI-02 是一款通用型 Wi-Fi + Bluetooth® + Bluetooth® LE MCU 模组，基于系统级封装 (SiP) ESP32-PICO-V3-02，内封 8 MB SPI flash, 2 MB SPI PSRAM 和 40 MHz 晶振等外围器件。该模组功能强大、尺寸小巧，适用各类物联网应用场景，如智能家居、智能楼宇，消费电子，工业控制，包括智能音箱、语音玩具、智能网关、以太网等应用。 |
ESP32-PICO-V3-02 | 13.2×16.6×2.4 |
53 |
8 MB 芯片内置 | 2 MB 芯片内置 | PCB 天线 |
ESP32-PICO-DevKitM-2 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-PICO-MINI-02%20P... | |

|

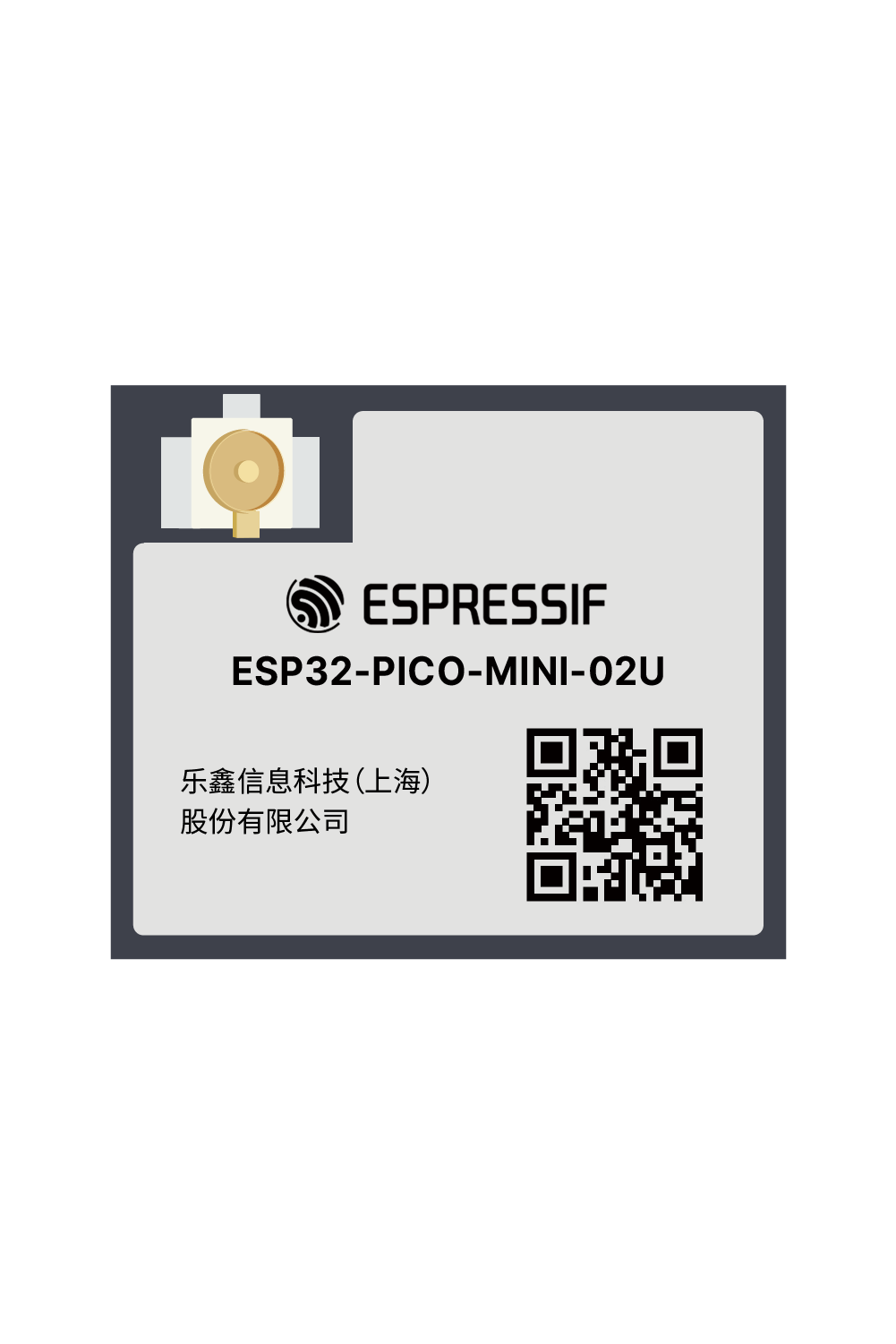

ESP32-PICO-MINI-02U 是一款通用型 Wi-Fi + Bluetooth + Bluetooth LE MCU 模组，基于系统级封装 (SiP) ESP32-PICO-V3-02，内封 8 MB SPI flash，2 MB SPI PSRAM 和 40 MHz 晶振等外围器件。该模组功能强大、尺寸小巧，适用各类物联网应用场景，如智能家居、智能楼宇，消费电子，工业控制，包括智能音箱、语音玩具、智能网关、以太网等应用。 |
ESP32-PICO-V3-02 | 13.2x11.2x 2.4 |
53 |
8 MB 芯片内置 | 2 MB 芯片内置 | 外接天线座子 |
ESP32-PICO-DevKitM-2 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-PICO-MINI-02U%20... | |

|

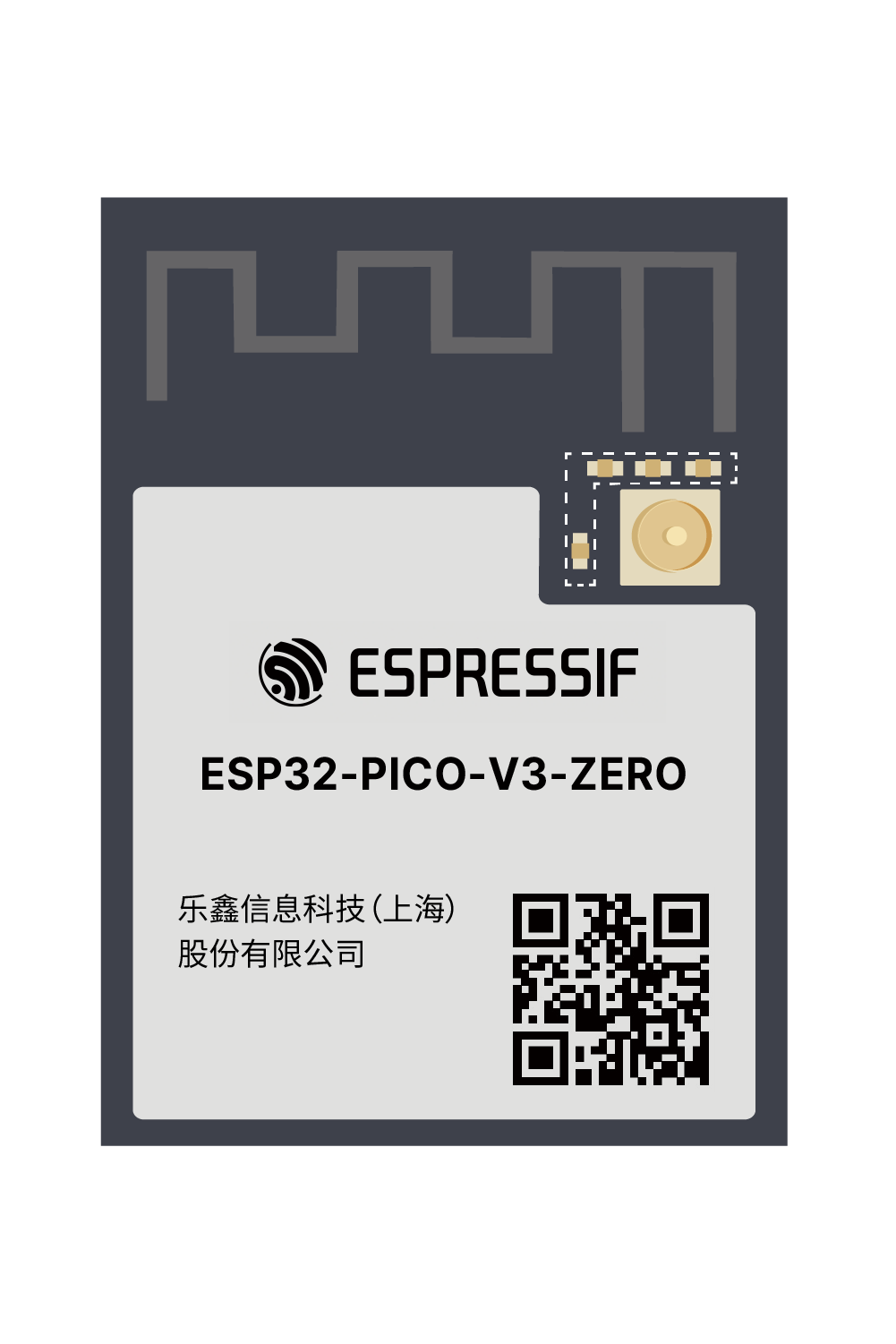

ESP32-PICO-V3-ZERO 是乐鑫的 Alexa Connect Kit (ACK) 模组。基于该模组，用户无需管理云服务、编写 Alexa Skill、手机 APP 或其他复杂设备，即可轻松构建兼容 Alexa 的设备。该模组基于系统级封装 (SiP) ESP32-PICO-V3，体积紧凑、性能强劲及功耗低，可提供完整的 Wi-Fi 和蓝牙® 功能。 |
ESP32-PICO-V3 | 16×23×2.3 |
77 |
4 MB 芯片内置 | N/A | PCB 天线 |
ESP32-PICO-V3-ZERO-DevKit |
ESP32-PICO-V3-ZERO PCB Footprint.dxf
|
|

|

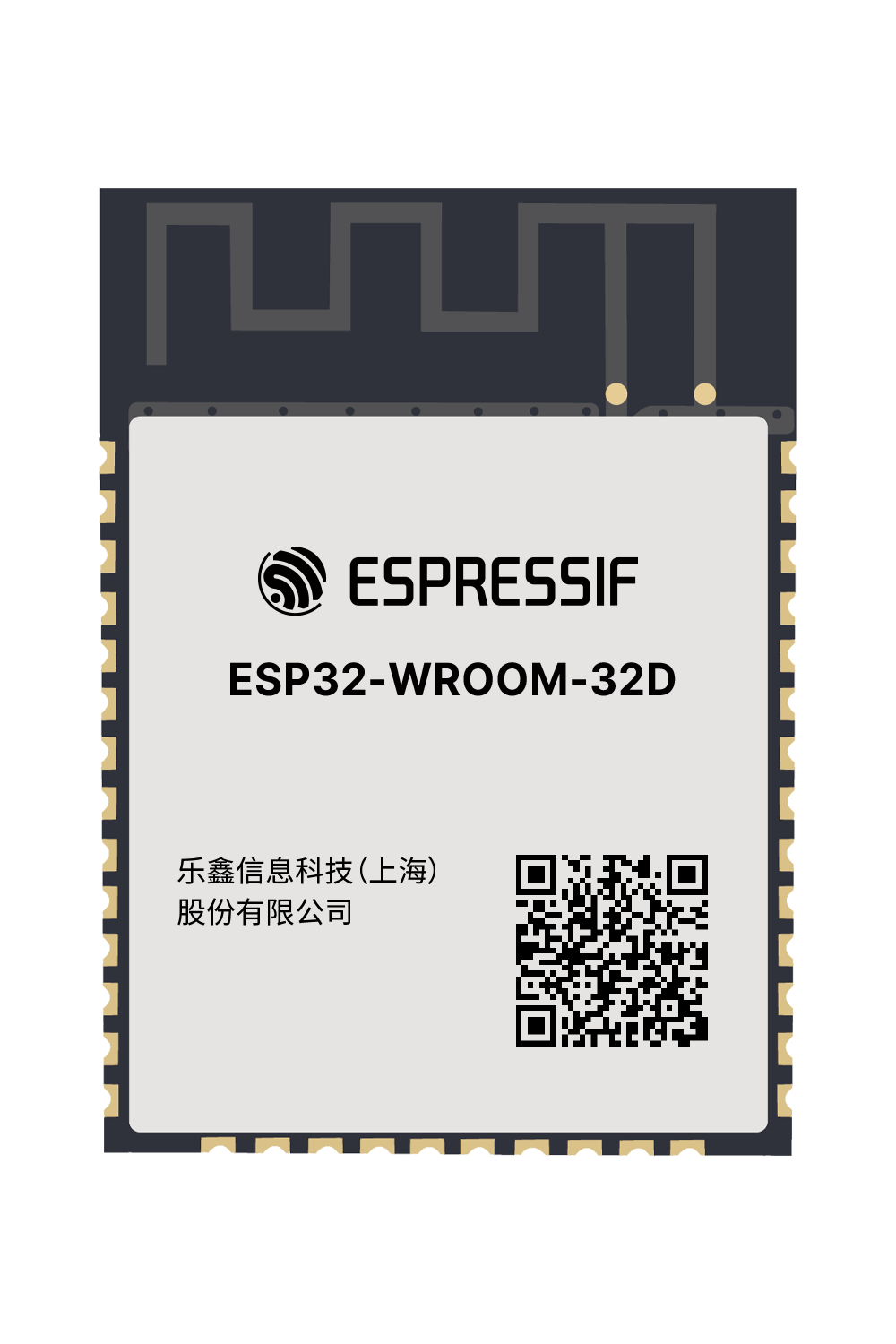

ESP32-WROOM-32D 集成 ESP32-D0WD，功能强大，用途广泛，可以用于低功耗传感器网络和要求极高的任务，例如语音编码、音频流和 MP3 解码等。 |
ESP32-D0WD | 18x25.5x3.1 |
38 |
4,8,16 | N/A | PCB 天线 |
ESP32-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROOM-32D%2632E%... | |

|

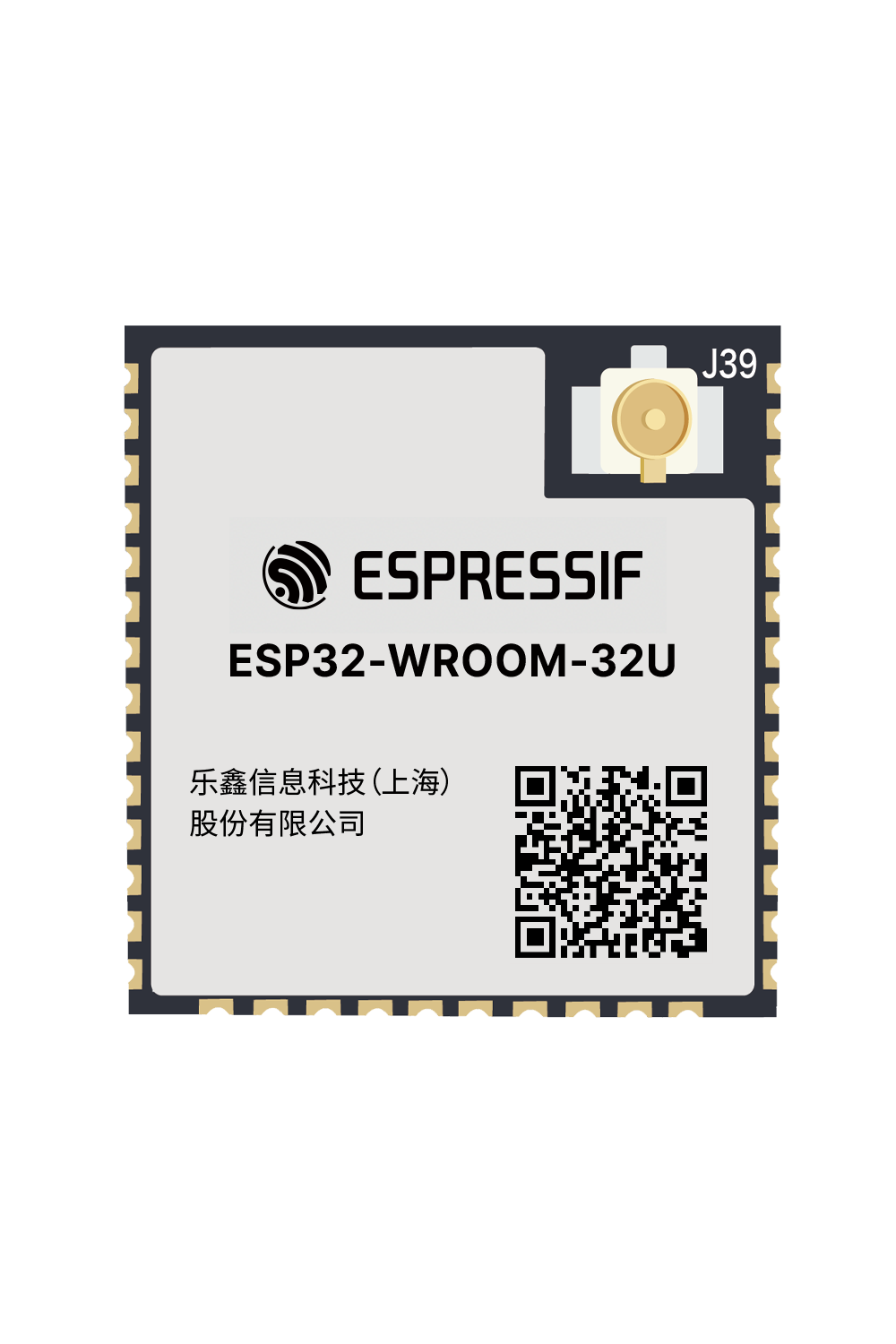

ESP32-WROOM-32U 集成 ESP32-D0WD 芯片，带有 U.FL 座子。 |
ESP32-D0WD | 18x19.2x3.2 |
38 |
4,8,16 | N/A | 外接天线座子 |
ESP32-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROOM-32U%20PCB%... | |
|
|
ESP32-WROOM-32U 集成 ESP32-D0WD 芯片，带有 U.FL 座子。 |
ESP32-D0WD | 18x19.2x3.2 |
38 |
4,8,16 | N/A | 外接天线座子 |
ESP32-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROOM-32U%20PCB%... | |

|

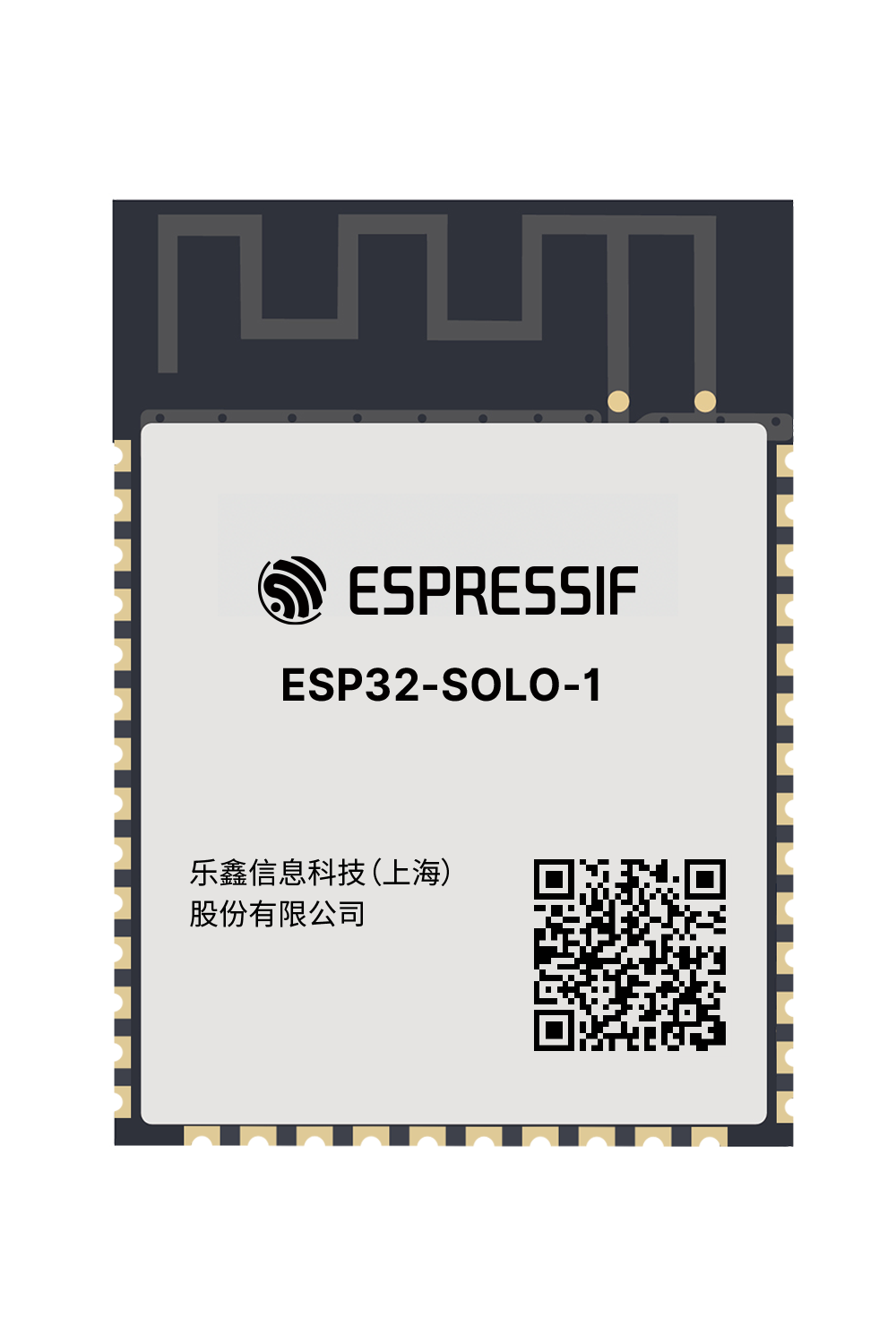

ESP32-SOLO-1 是一款通用型 Wi-Fi+BT+Bluetooth LE MCU 模组，功能强大，用途广泛，可以用于低功耗传感器网络和要求极高的任务，例如语音编码、音频流和 MP3 解码等。 |
ESP32-S0WD | 18x25.5x3.1 |
38 |
4 | N/A | PCB 天线 |
ESP32-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROOM-32D%2632E%... | |

|

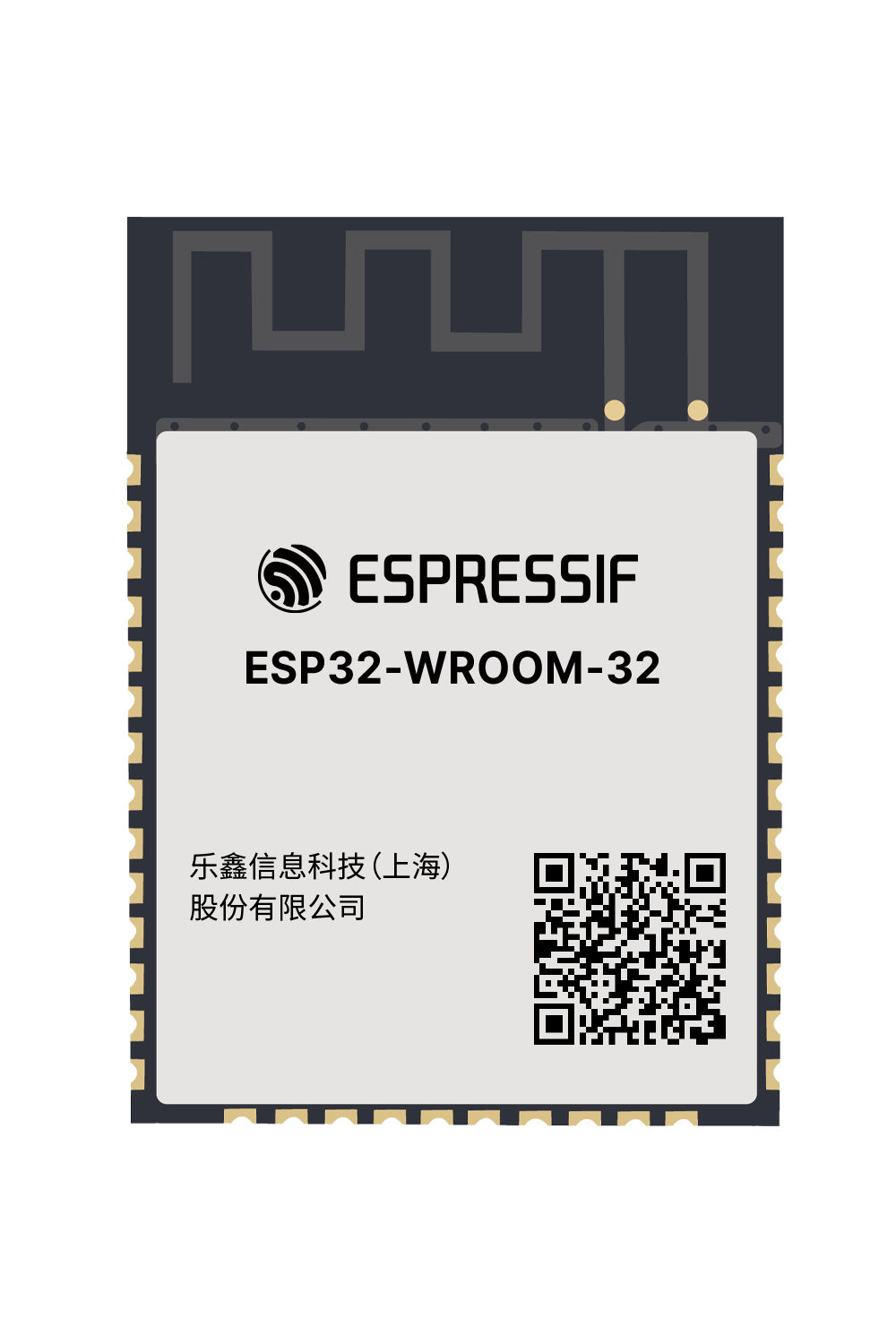

ESP32-WROOM-32 模组集成了 ESP32 SoC，flash，精密离散元件和 PCB 板载天线，在空间受限的应用中具有出色的射频性能。 |
ESP32-D0WDQ6 | 18x25.5x3.1 |
38 |
4 | N/A | PCB 天线 |
ESP32-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROOM-32%20PCB%2... | |

|

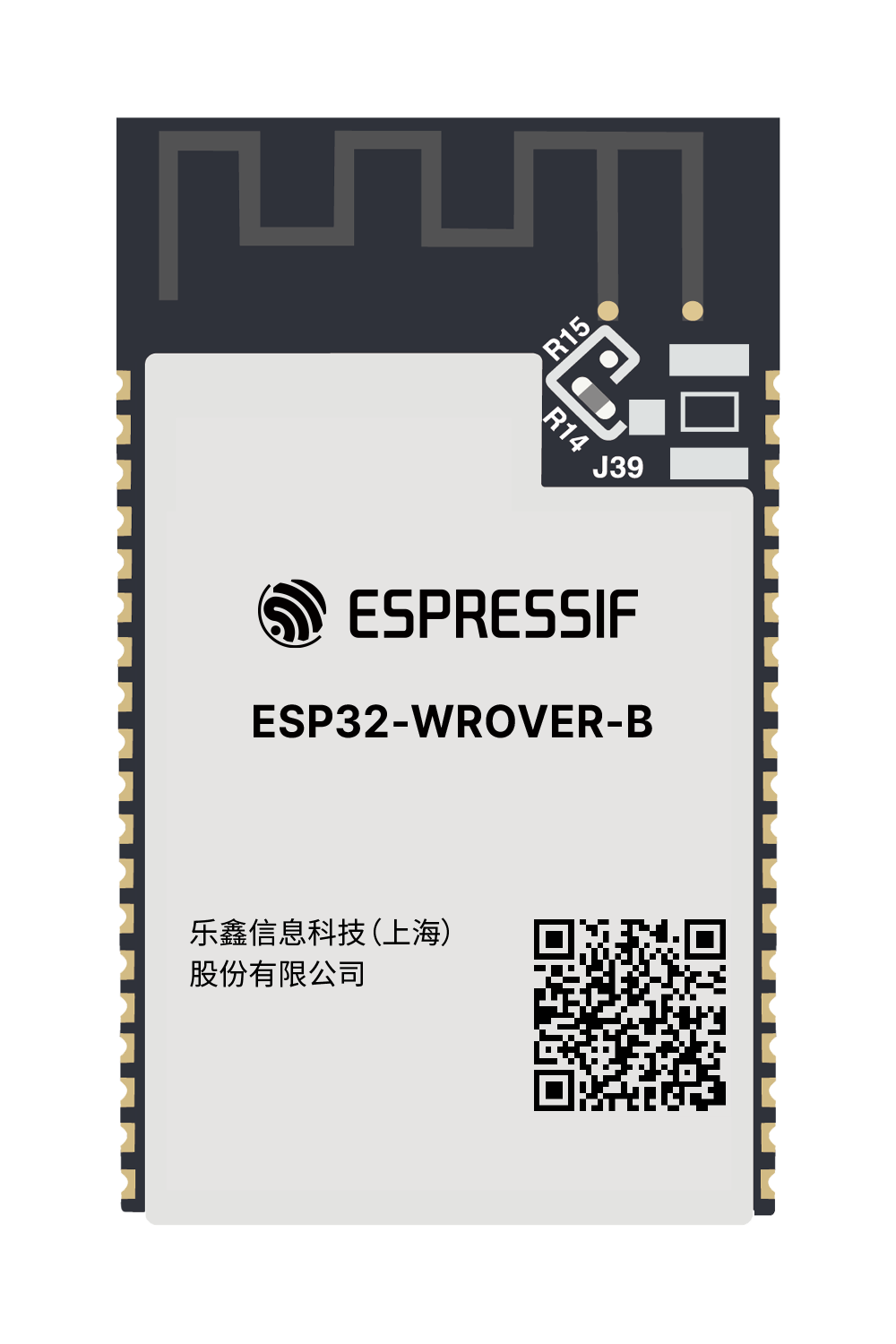

ESP32-WROVER-B 是通用型 Wi-Fi+BT+ Bluetooth LE MCU 模组，功能强大，用途广泛，可以用于低功耗传感器网络和要求极高的任务，例如语音编码、音频流和 MP3 解码等。 |
ESP32-D0WD | 18x31.4x3.3 |
38 |
4,8,16 | 8 | PCB 天线 |
ESP32-DevKitC ESP-WROVER-KIT ESP32-LyraTD-DSPG |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROVER-B%26IB%26... | |

|

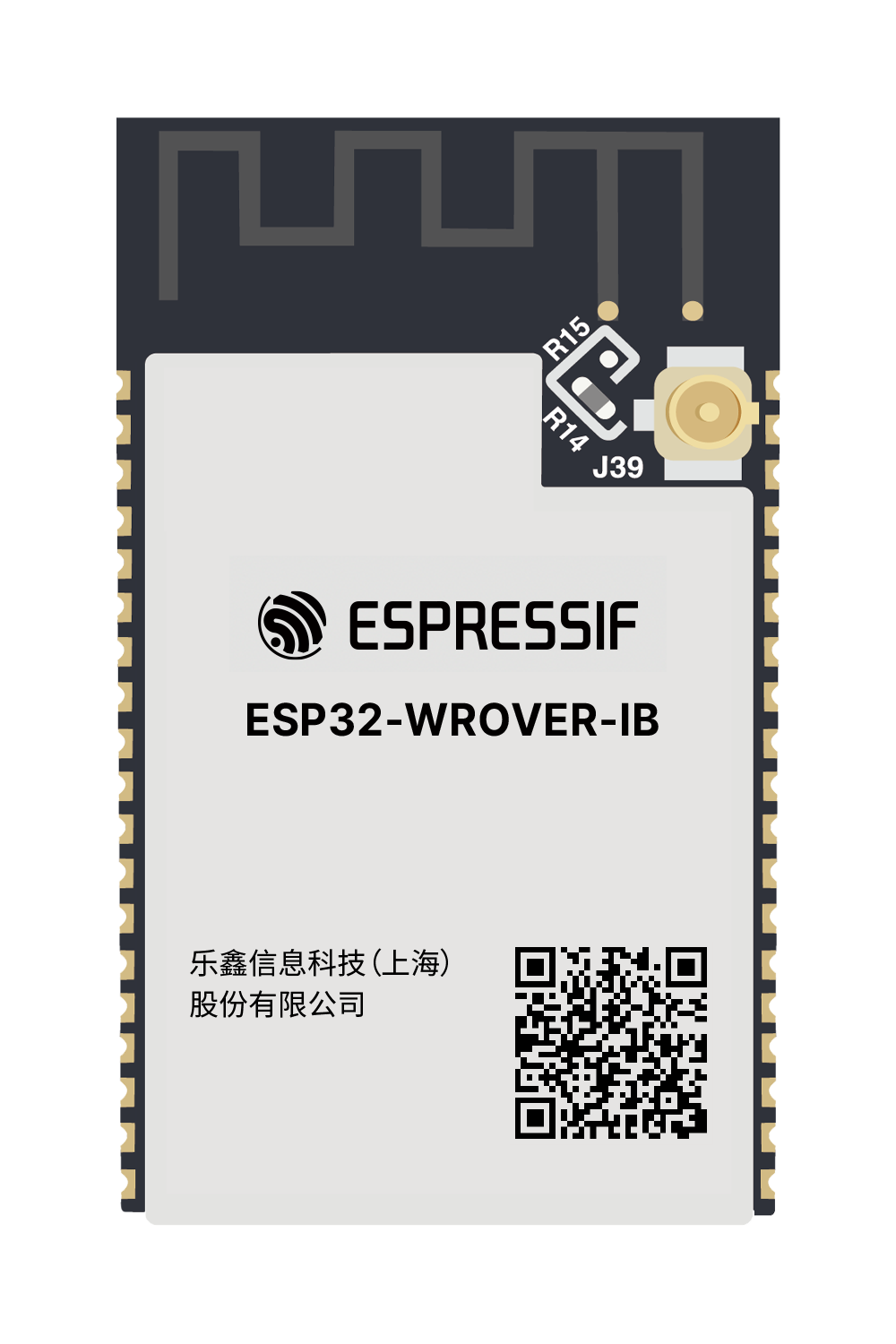

ESP32-WROVER-IB 是通用型 Wi-Fi +BT+ Bluetooth LE MCU 模组，功能强大，用途广泛，可以用于低功耗传感器网络和要求极高的任务，例如语音编码、音频流和 MP3 解码等。 |
ESP32-D0WD | 18x31.4x3.3 |
38 |
4,8,16 | 8 | 外接天线座子 |
ESP32-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROVER-B%26IB%26... | |

|

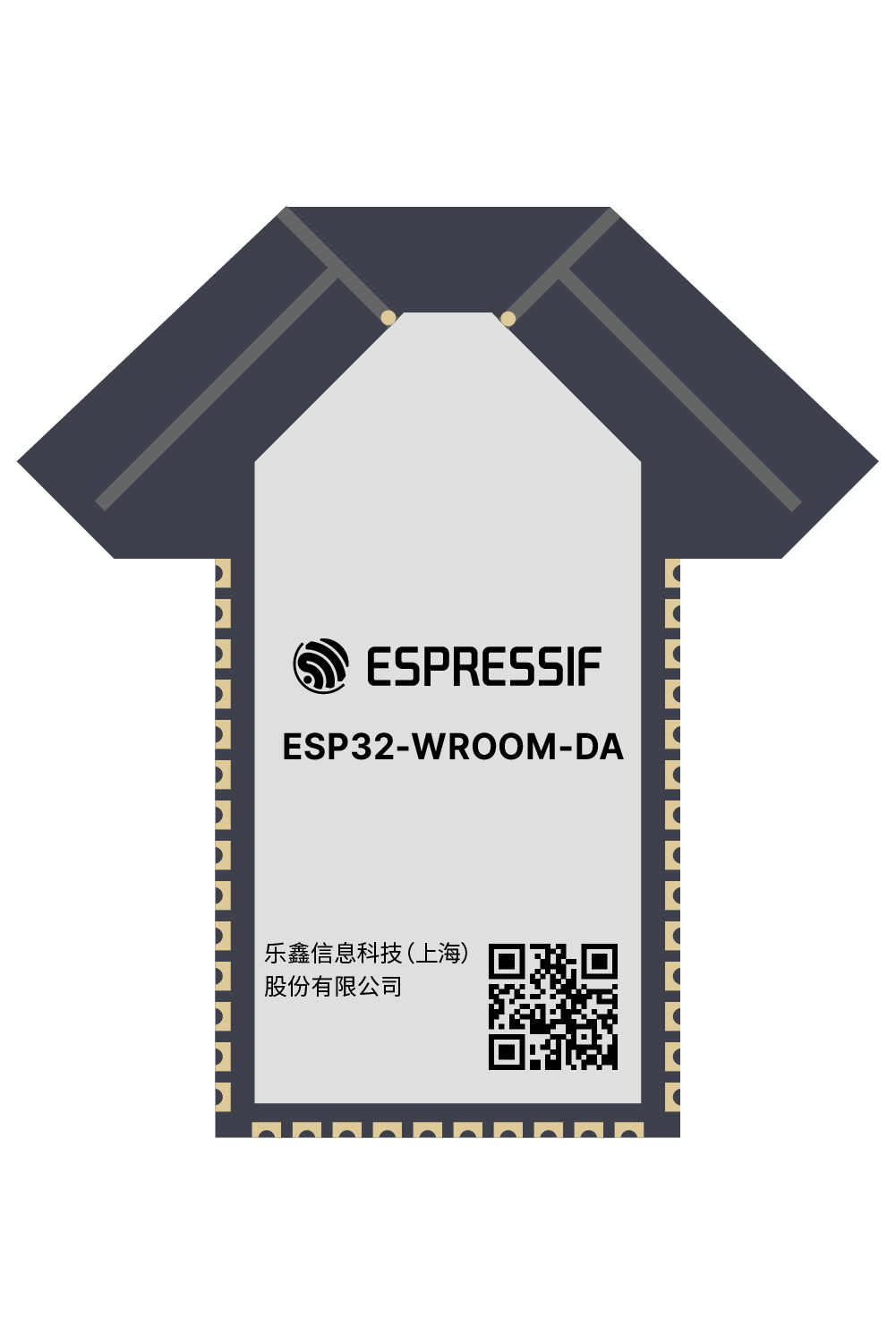

ESP32-WROOM-DA 是一款 Wi-Fi + Bluetooth + Bluetooth BLE MCU 模组，与 ESP32-WROOM-32E 模组管脚布局相同，方便用户快速迁移至此平台。模组采用独特的双向互补双天线设计，适用于大范围通信，Wi-Fi 环境复杂，以及设备位置不佳导致通信受限等物联网应用场景。因此该模组是智能家居、工业控制、消费电子等室内外设备的理想选择。 |
ESP32-D0WD-V3 | 35.6x34.4x3.5 |
41 |
4,8,16 | N/A | 双向互补天线 |
ESP32-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-WROOM-DA%20PCB%2... | |

|

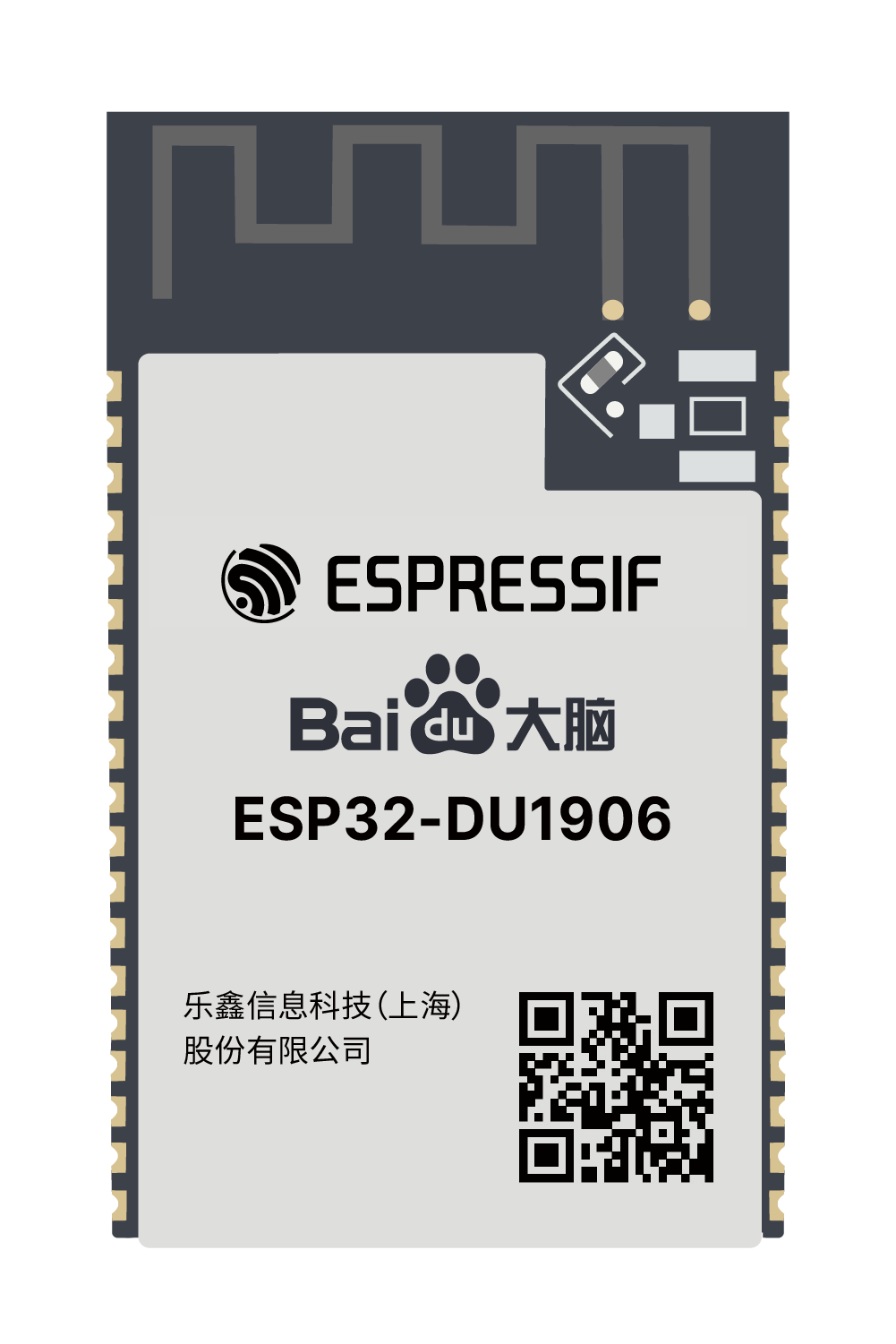

ESP32-DU1906 是乐鑫与百度联名 AIoT 语音模组，搭载乐鑫 ESP32-D0WD-V3 芯片和百度鸿鹄语音芯片 DU1906，具备行业领先的技术规格。它集 Wi-Fi、经典蓝牙、低功耗蓝牙以及语音处理功能为一体，能够带给用户领先的唤醒效果和智能语音交互体验。 |
ESP32-D0WD-V3 | 22×42×3.5 |
66 |
8 | 8 | PCB 天线 |
ESP32-Korvo-DU1906 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-DU1906%20PCB%20F... | |

|

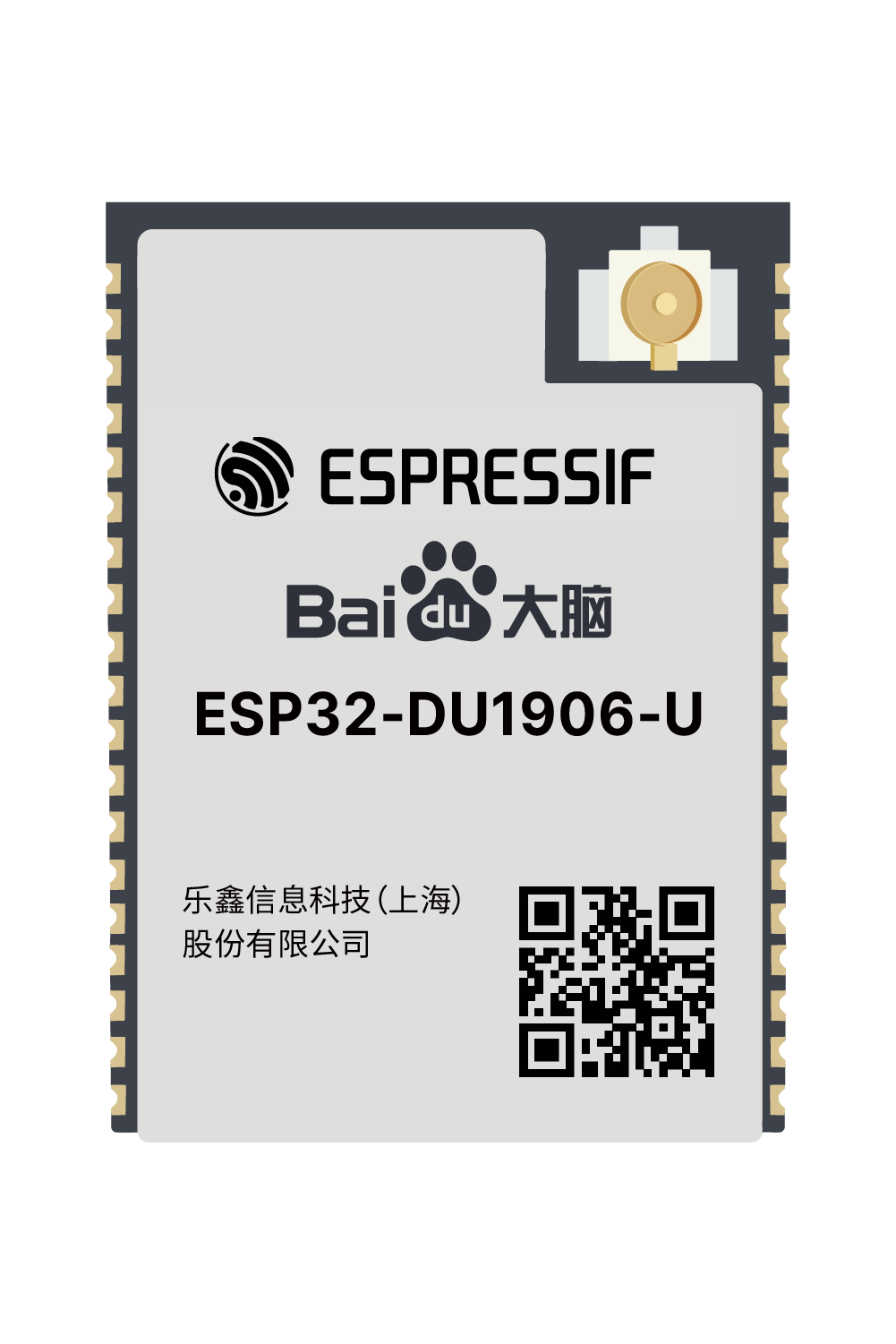

ESP32-DU1906-U 是乐鑫与百度联名 AIoT 语音模组，搭载乐鑫 ESP32-D0WD-V3 芯片和百度鸿鹄语音芯片 DU1906，具备行业领先的技术规格。它集 Wi-Fi、经典蓝牙、低功耗蓝牙以及语音处理功能为一体，能够带给用户领先的唤醒效果和智能语音交互体验。 |
ESP32-D0WD-V3 | 22×35.5× 3.5 |
66 |
8 | 8 | 外接天线座子 |
ESP32-Korvo-DU1906 |
https://www.espressif.com/sites/default/files/modules-dxf/ESP32-DU1906-U%20PCB%2... | |
ESP8266 系列
32-bit MCU & 2.4 GHz Wi-Fi
- 集成 ESP8266 芯片，Xtensa® 32-bit LX6 单核处理器，时钟频率高达 160 MHz
- +19.5 dBm 天线端输出功率，确保良好的覆盖范围
- 睡眠电流小于 20 μA，适用于电池供电的可穿戴电子设备
- 外设包括 UART，GPIO，I2S，I2C，SDIO，PWM，ADC 和 SPI
- 通过 RF 认证以及软件协议认证
| 模组 | 技术规格书 | 描述 | 集成芯片 | 尺寸 (mm) | 管脚 | Flash (MB) | PSRAM (MB) | 天线 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|

|

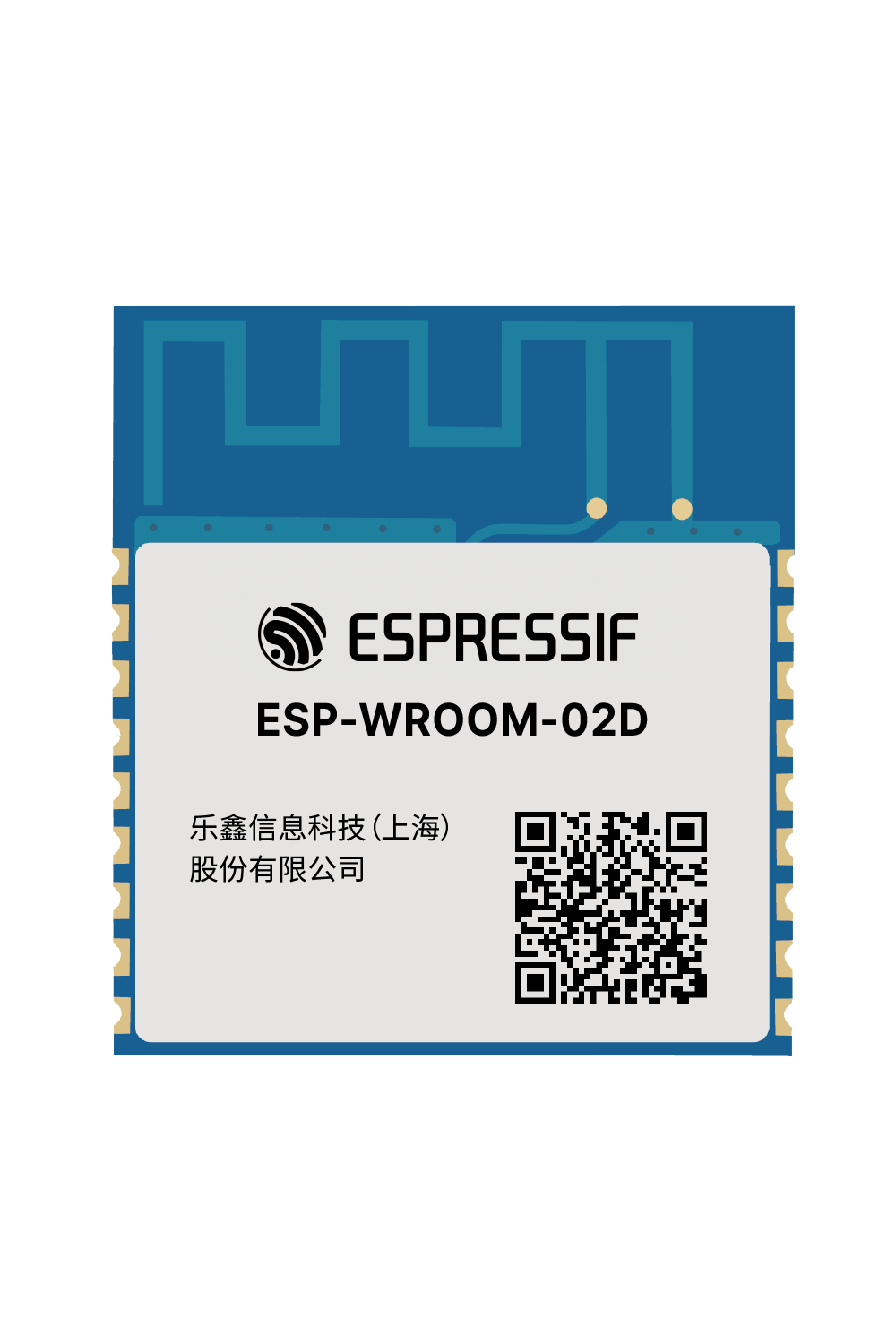

ESP-WROOM-02D 集成 ESP8266EX 芯片，具备更加出色的 RF 性能。 |
ESP8266EX | 18x20x3.2 |
18 |
2,4 | N/A | PCB 天线 |
ESP8266-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP-WROOM-02%2602D%20P... | |

|

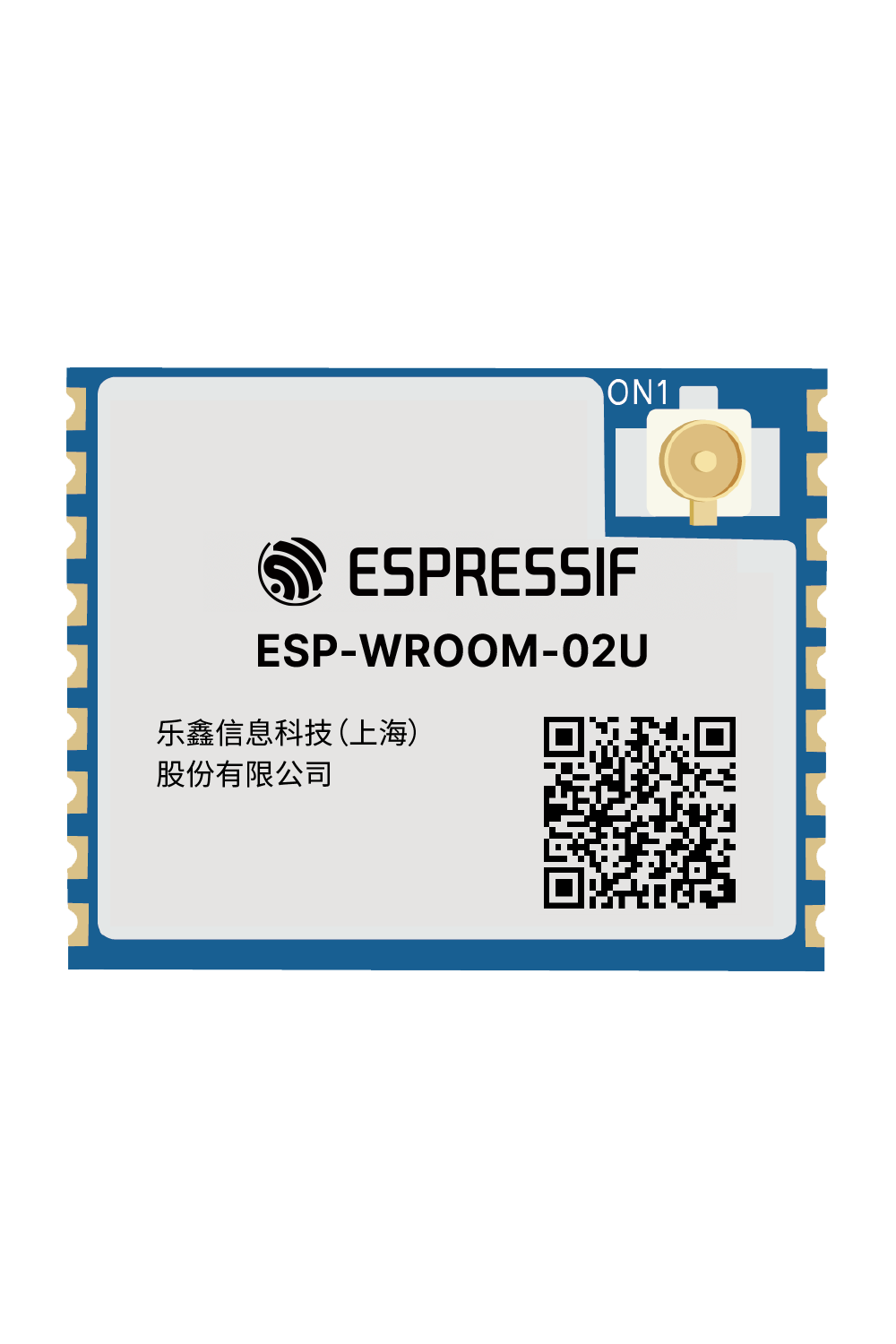

ESP-WROOM-02U 集成 ESP8266EX 芯片，具备更佳出色的 RF 性能，并带有 U.FL 座子。 |
ESP8266EX | 18x14.3x3.2 |
18 |
2,4 | N/A | 外接天线座子 |
ESP8266-DevKitC |
https://www.espressif.com/sites/default/files/modules-dxf/ESP-WROOM-02U%20PCB%20... | |

|

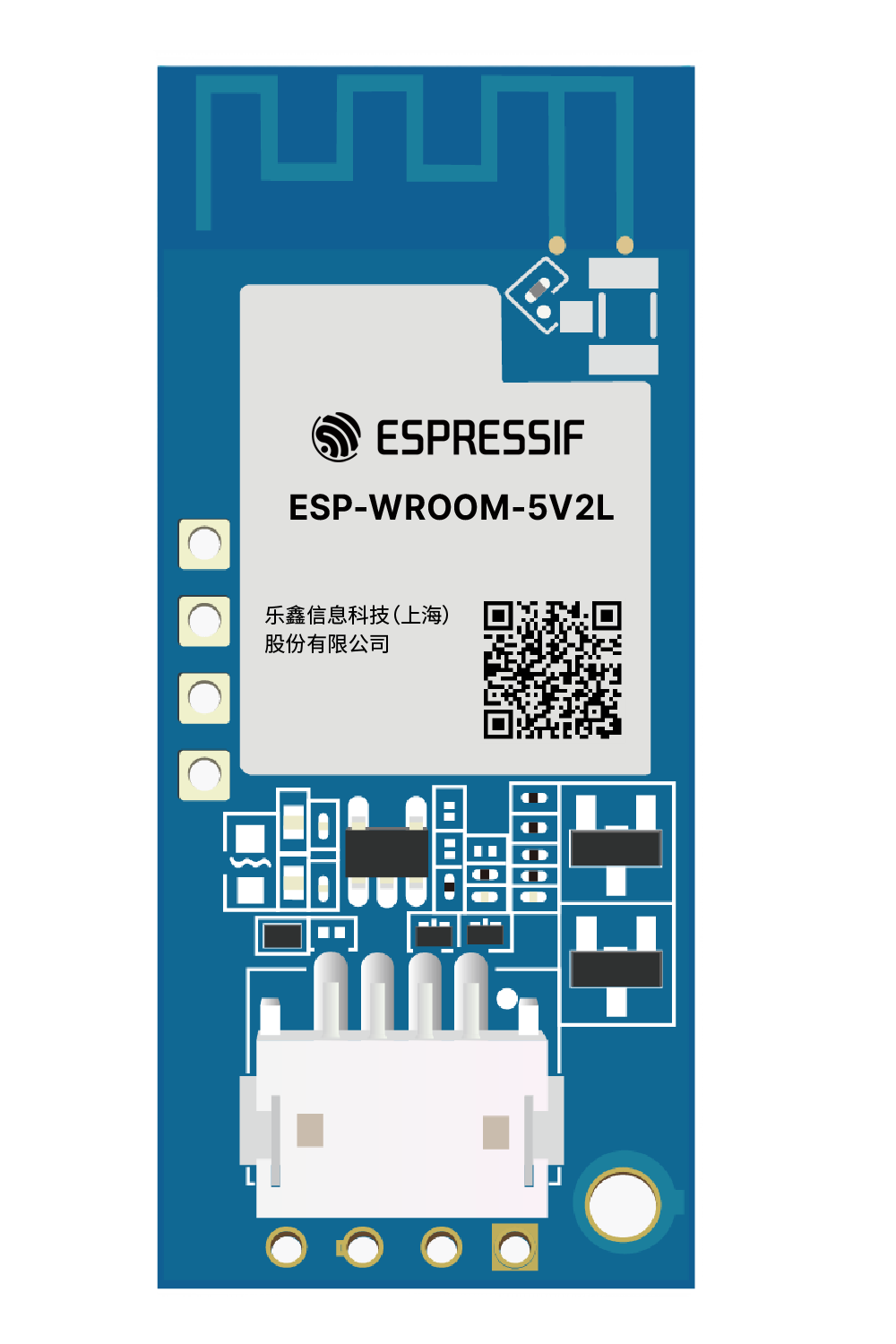

ESP-WROOM-5V2L 是一款支持 IEEE 802.11 b/g/n 的 Wi-Fi 模组，集成了 ESP8266EX 芯⽚，可以通过 UART 接⼝与其他设备进行通信， 广泛⽤于智能家居设备、远程监控设备等领域。 |
ESP8266EX | 17.5×40×4.7 |
16 |
2 | N/A | PCB 天线 |
N/A |
N/A | |

|

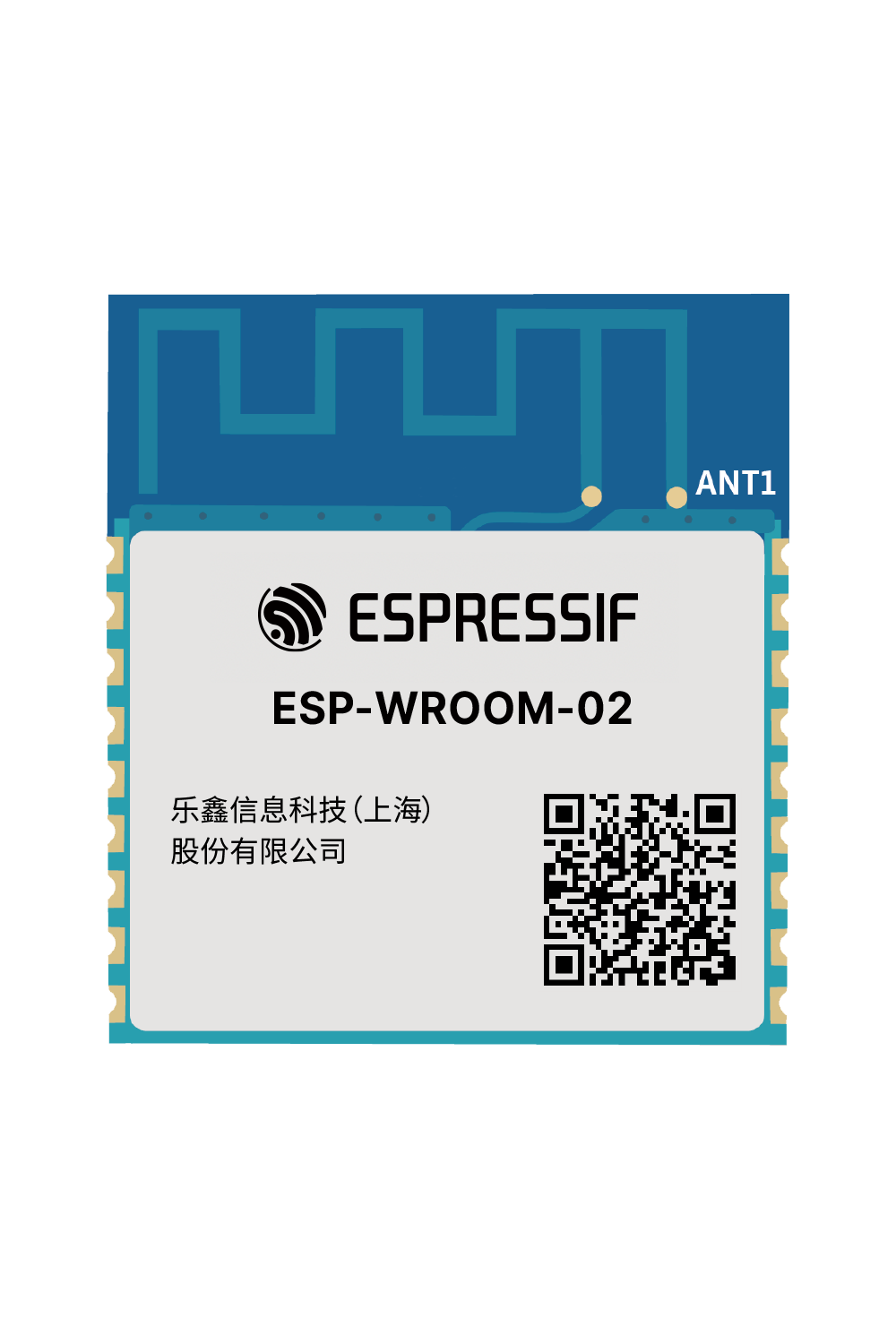

ESP-WROOM-02 集成 ESP8266EX 芯片。 |
ESP8266EX | 18x20x3 |
18 |
2,4 | N/A | PCB 天线 |
N/A |
https://www.espressif.com/sites/default/files/modules-dxf/ESP-WROOM-02%2602D%20P... |
